產品特點

基本特點

? 采用碳化硅(SiC)技術

? 高功率密度，3U可達21kVA

? 電壓可達350 VL-N

? 高效的能量回饋

? 主從均流，并機可達1MVA以上

? 內建豐富的波形數據庫

? 支持單相/三相/反相/反相模式下電壓可擴展至200%額定電壓

? 支持NORMAL/LIST/SWEEP，任意一種模式均可以疊加Surge&Sag功能

? 觸摸屏設計，簡潔的UI界面

? 相位角0~360°可設

? 高達50次的諧波模擬和分析功能，內置IEC61000-3-2/3-12等測試法規 ^*1

? 可模擬任意波形輸出，支持CSV文件導入波形

? 內置USB/CAN/LAN/數字IO，選配GPIB/模擬量&RS232接口

? 多種保護功能，包括自動清保護、瞬時過電壓保護POVP、軟件看門狗等

? 支持CANopen、Modbus、LXI、SCPI等多種通訊協議

源特點

? 全四象限回饋式電網模擬器

? 輸出頻率：16~2400Hz ^*3

? 功率放大器，適用于功率硬件在環（PHiL）測試

? 可實現AC/DC/AC+DC/DC+AC四種輸出模式

? 可編程輸出阻抗，模擬電力線路阻抗

? 諧波/間諧波波形合成

? 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試

? 內置IEC61000-4-11/4-13/4-14/4-28等法規波形測試

? 選配專業軟件APS4000系列，快速完成民用航空電子與船舶相關標準的測試（MIL-STD-704，DO160，B787......）

載特點

? 全四象限回饋式交/直流電子負載

? 輸出頻率：16-500Hz

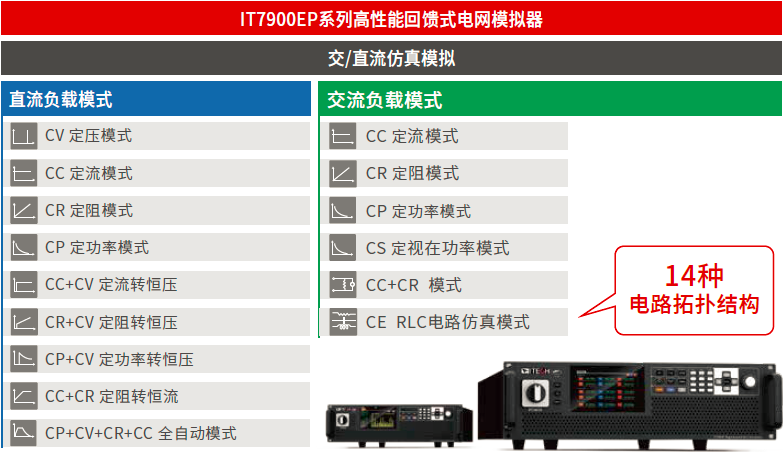

? AC模式下支持CC/CP/CR/CS/CC+CR/CE多種工作模式，

? CE模式可以模擬單相整流RLC、并聯RLC等14種電路拓?fù)?/span>

? DC模式下支持CC/CR/CP/CV等9種工作模式

? AC模式下支持整流和非整流兩種模式

? 可調節波峰因數：1.414 ~ 5.0

? 支持相移功能，范圍為-180o~180.0o ^*6

? 單位功率因數1功能可以使電流波形隨電壓波形變化，功率因數盡可能接近為1

? 支持抽載與卸除角度控制，0-359°全范圍都可設定

^{*1 電壓/電流諧波分析，源模式下電壓諧波模擬，載模式下電流諧波模擬，基波≤60Hz}

^{*3 電網模擬器和孤島模擬模式下，16~150Hz}

^{*4 開啟整流功能后，相移的設置范圍受峰值因數的約束}

產品功能與優勢

源載一體

IT7900EP系列融合了3個設備，用戶可以直接在儀器面板上選擇將IT7900EP當做一臺電網模擬器使用，并且擁有可編程交流電源的全部功能，也可以選擇當做一臺回饋式交/直流負載使用。

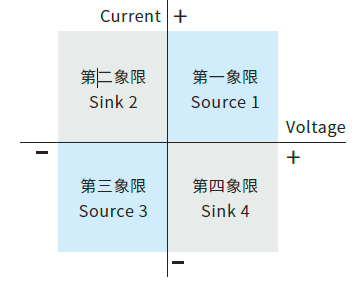

四象限輸出特性

IT7900EP系列不但是一臺全四象限電網模擬器，同時也是一臺全四象限交/直流電子負載，能夠在所有4個象限中運行，良好的雙向能力擴展了傳統設備只有2象限的仿真范圍。結合高效的的能量回饋功能，適用于測試并網型產品，例如并網光伏逆變器的頻率變化，電壓瞬變和防孤島等測試。

高效的能量回饋

IT7900EP無論是當做電網模擬器還是負載使用，交流還是直流模式下均提供高效的能量回饋。待測物在測試中所產生的能量可以經由IT7900EP設備回收后廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。

完整的操作模式

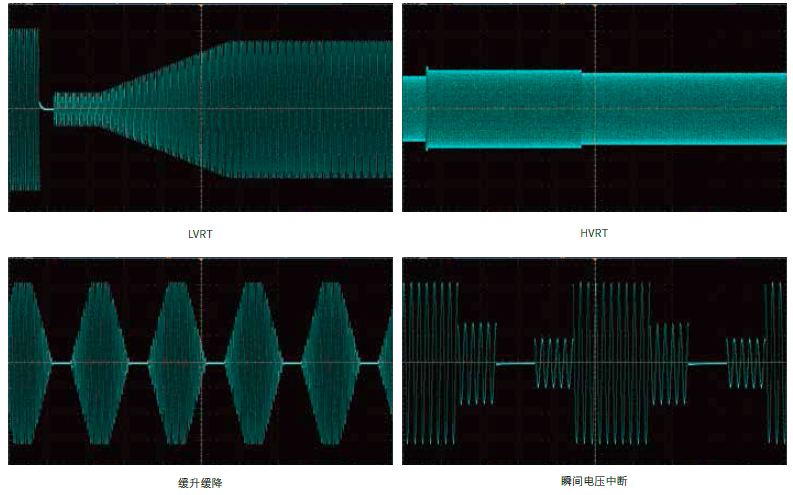

模擬市電再現和低電壓穿越（LVRT）測試

低電壓穿越就是當電網故障或擾動引起電壓跌落時，在一定電壓跌落的范圍內，發電系統不脫離電網而繼續維持運行，甚至還可為系統提供一定無功以幫助系統恢復電壓的能力。IT7900EP 系列可以編輯低電壓穿越的測試條件，配合快速的響應速度可完全符合LVRT 測試要求。同時，IT7900EP系列具備任意波形功能，搭配LIST功能可以通過面板或程控軟件編輯仿真各種電網擾動波形，例如瞬間掉電，突波及電壓緩升緩降等。
