產品特點

? 精確仿真硅、砷化鎵及其他類型太陽能光伏板的IV特性輸出

? 標配太陽能矩陣仿真軟件，支持多通道控制

? 高速電流動態響應，支持微逆變器高速M(fèi)PPT跟蹤速度

? 高達1500VDC輸出端共模耐壓，支持待測物串聯測試

? Fixed固定模式，輸出阻抗可調，可模擬恒壓恒流恒功率輸出

? 超低電流紋波，高精度采樣、編程及量測

? 可仿真不同溫度及光照環境下的I-V曲線

? 內置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5種法規動態模型測試，并生成報表

? 圖形化操作界面，實時顯示光伏逆變器的MPPT狀態

? 動態list序列編程：100步 x20組數據

? 實時數據及曲線記錄，方便進一步分析

? 仿真太陽能面板在云遮下的動靜態I-V曲線

? Table模式支持4096個點的I-V曲線擬合

? 通過四點法設置Voc，Isc，Vmp，Imp，快速生成IV曲線

? 全面保護：OVP, OCP, OPP, OTP

? 小體積：1/22u單通道

? 4.3” LCD高清屏，面板及上位機軟件操作易用

? 前后面板輸出*1，適應桌面及系統集成多種場合

? 標配LAN、USB、數字I/O通信接口，支持SCPI協議

*1 前面板端子最大輸出電流10A

產品功能與優勢

產品應用

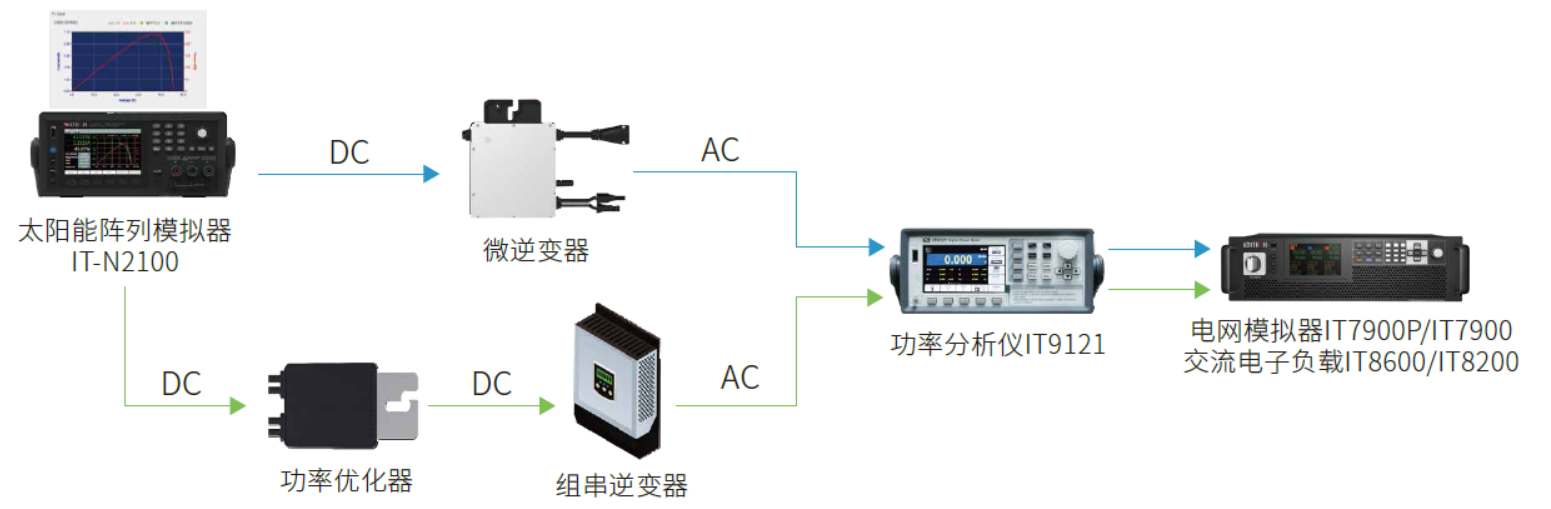

微逆變器、功率優化器的測試解決方案

響應速度高

IT-N2100系列光伏模擬器電流環路速度可達500kHz，支持250Hz MPPT速度。其IV曲線由1024個數據點組成，并進行16bit的線性內插，平滑度極佳，貼近光伏陣列的真實輸出。真實的光伏面板輸出會嚴格按照其IV曲線。

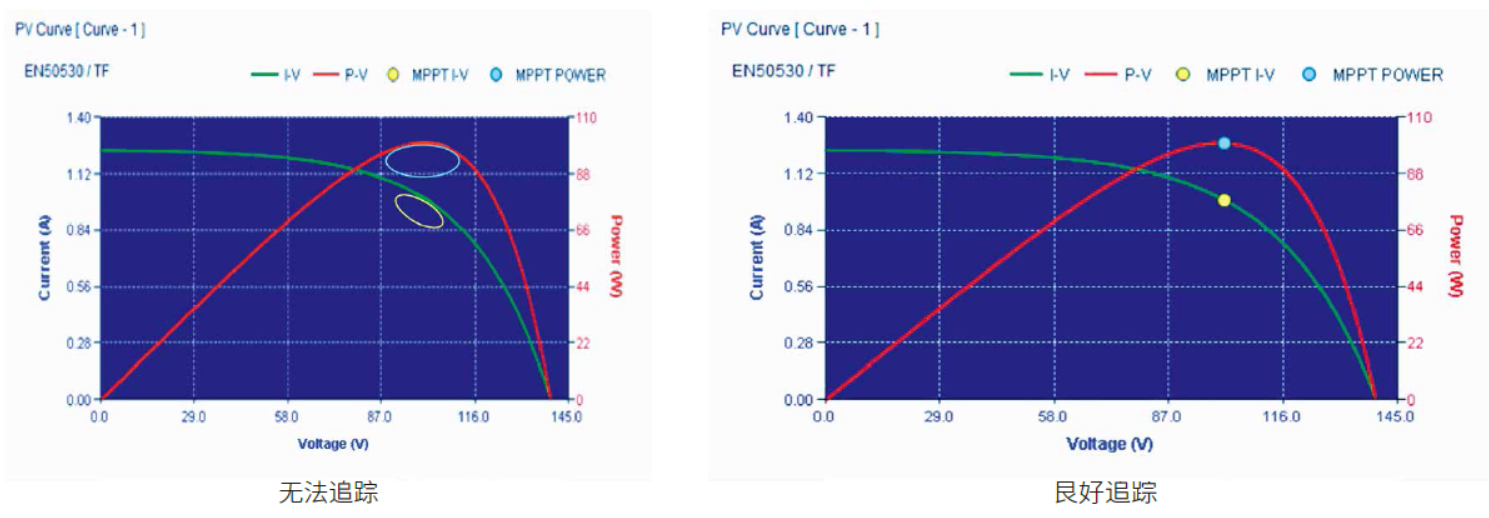

當MPPT追蹤頻率上升后，普通的模擬器電源響應速度太慢，就會無法追蹤IV曲線，測試結果的可信度存疑。IT-N2100系列光伏模擬器MPPT追蹤頻率較高的條件下，輸出依然精確地符合預設的IV曲線。

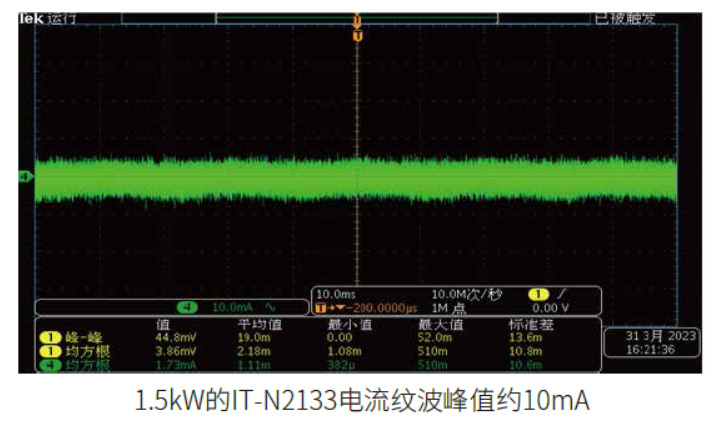

電流噪聲低

光伏模擬器高的基頻噪聲會影響逆變器的MPPT追蹤及電流采樣精度。IT-N2100太陽能陣列模擬器產品的電流噪聲低，信號純凈度高，保證了測試的精度。

五種PV模型

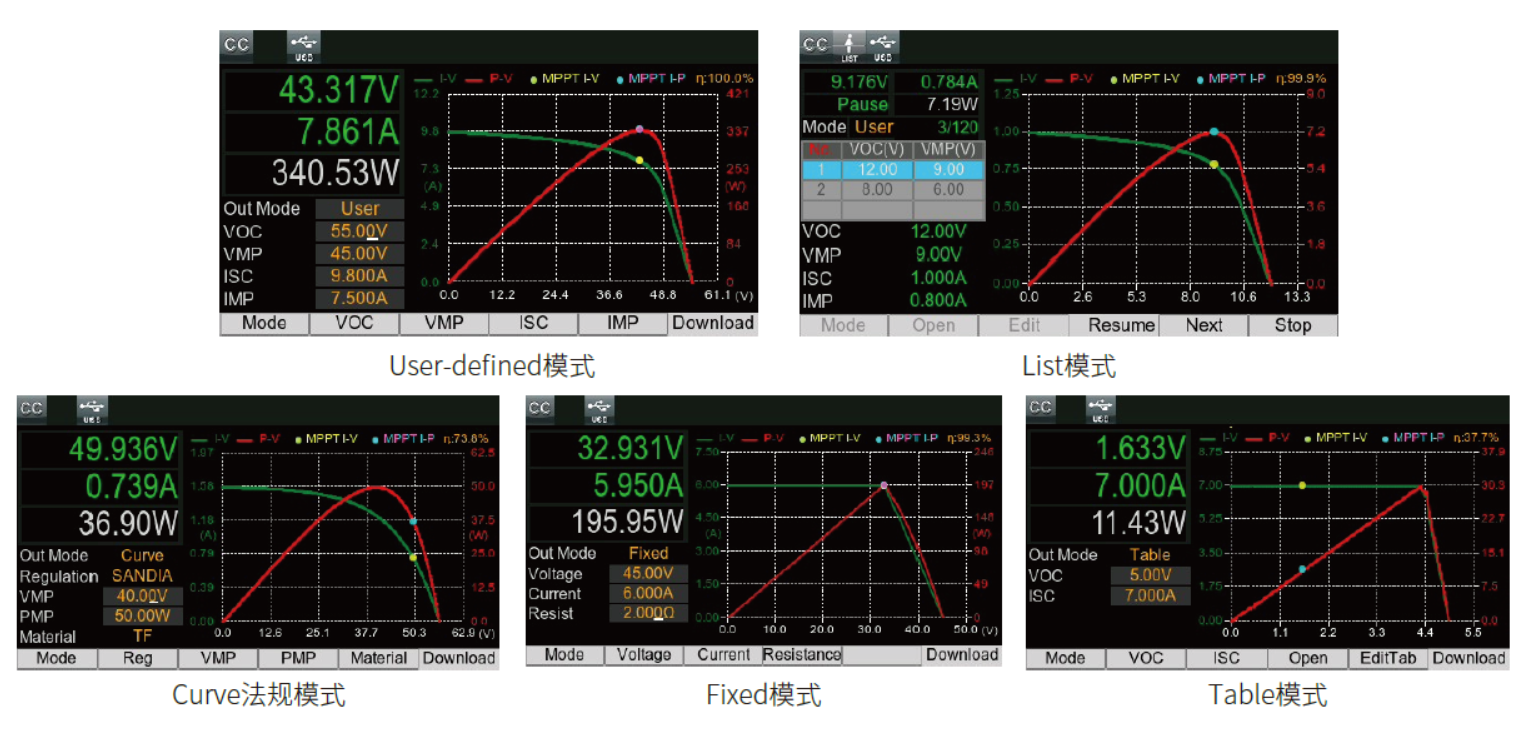

IT-N2100太陽能陣列模擬器自帶5種PV模型，客戶可通過前面板操作，通過內建各國法規IV曲線模型、四點法、table描點法、fixed模式或list編程，模擬太陽能陣列IV曲線的輸出，大屏圖形化顯示，實時查看微逆變器、功率優化器等待測物的MPPT跟蹤狀態。此外，模型亦可通過儀器面板U盤導入文件。當需要多臺同步操作時，使用上位機軟件太陽能矩陣模擬軟件實現同步操作更方便。
