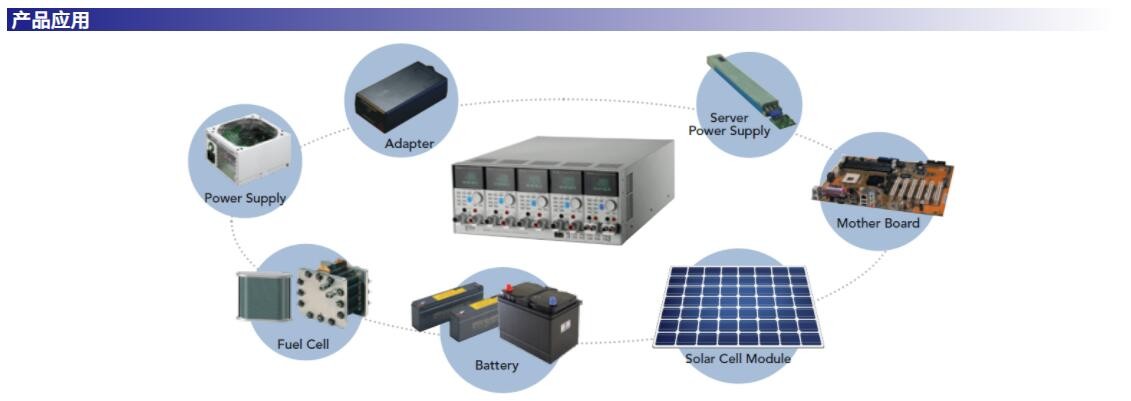

63600系列直流電子負載，主要是供A/D電源供應器、D/D轉換器、充電器、電池、服務器電源及一些電力電子組件等產品測試使用，另外，對于研發部門、產品量產及一些進料檢驗的應用等，63600都能展現其優異的性能。

63600運用DSP的新技術開發了首創的定阻抗(CZ)操作模式，此模式可仿真非線性負載的實際拉載狀況。63600系列可在低電壓(0.4V)下拉載其額定電流。此特性于Point-of-Load的D/D測試及燃料電池的測試上，仍保有其最佳的拉載能力。

63600系列可透過可編程的拉載電流準位、電流爬升率/下降率、持續時間和Von點電壓等功能來 仿真廣泛的動態負載應用。63600也有自動變頻 動態掃瞄功能(亦即不同頻率的負載仿真)以滿足ATX電源供應器的需求。再者，亦提供了100組的儲存功能，并可隨時呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能可縮短測試時間。

63600整合了實時精準的電壓、電流量測功能，每個模塊都具有三個文件位、分辨率高達16位。用戶可于在線做實時的電壓量測和調整， 也可使用前面板上的按鍵進行短路仿真測試。透過前面板的VFD顯示器及旋鈕，即可在63600系列電子負載上做簡易的操作與設定，更能透過 Ethernet、USB和GPIB等接口進行遠程控制。63600也包含了例行性自我診斷功能及過功率、過電流、過溫度的保護與過電壓告警，此外還提供了正負極反接的告警，此全方位的保護功能，更能確保63600系列的質量與可靠度。

 多功能系統結構

Chroma的63600系列可編程電子負載于每個模塊內搭載數字信號微處理器(200MHz)，得以于多模塊時，有優化的速度與控制性能。所有模塊皆可單獨操作，亦可遠程控制。于多模塊下，可做同步拉載測試以模擬實際拉載狀況。

 模塊式設計

模塊式的貼心設計，使用者可依據不同的需求搭配同系列的任意模塊。主機框63600-5于搭載5個63610模塊時，可提供高達10個100W的通道。另外，搭載5個63640模塊且并聯時，拉載能力更可高達2kW。在多組輸出的交換式電源供應器及其他電源產品的測試上，63600所擁有的高功率拉載能力，是絕佳的選擇。此外，GO/NG的判定，在自動化測試的產在線，能立即判定出產品的Pass或Fail。而GPIB的地址則于5個模塊所共享，此有利于做同步、快速模塊控制及操作數據的讀回。

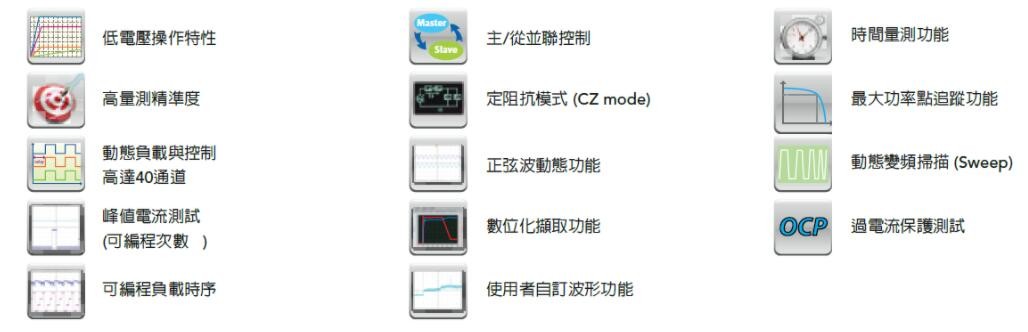

 負載仿真應用

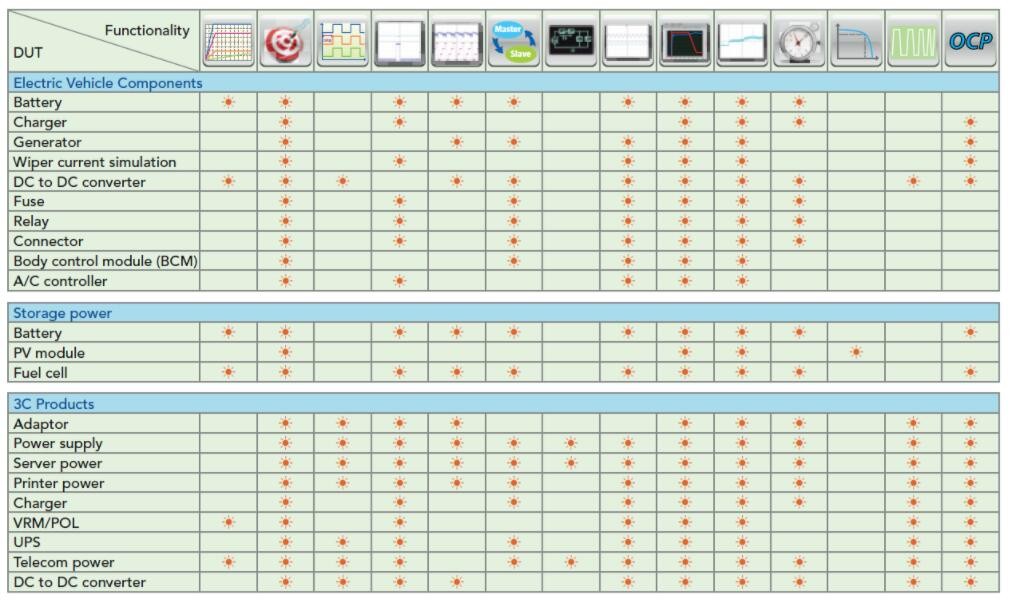

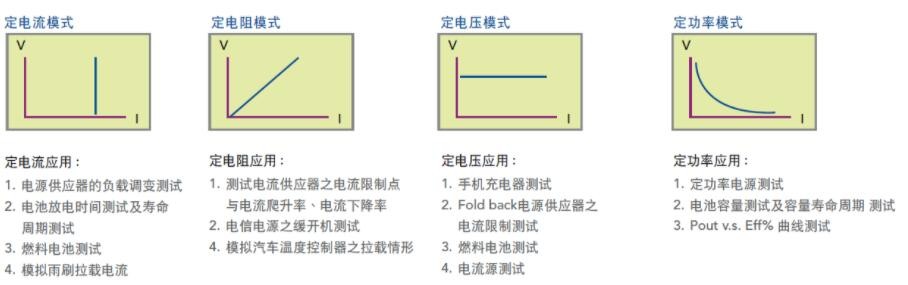

63600系列有定電壓、定電流、定電阻、定功率與定阻抗模式，藉由這些操作模式可以來滿足廣泛的測試需求。舉例來說，定電壓模式可以應用于電池充電器的充電測試。

 精準量測

63600系列提供三種負載操作范圍，內建16位的高精密A/D轉換器，可達電壓0.025%+0.01%F.S.、電流0.05%+0.05%F.S.與功率0.1%+0.1%F.S.的量測精準度。高精度的量測對于測量待測物的效率和其他重要參數是不可或缺的功能，同時此量測精準度亦能符合能源之星(ENERGY STAR?)與80 Plus的需求。

除高精度的量測外，63600系列也可量測過電流保護及過載保護時的電壓、電流，除此之外，63600系列亦提供用戶自行設定步階電流來進行過 電流保護測試，并于單機上判定此測試結果為Pass或Fail，而測試過程中的最大功率值(Pmax)，亦能自動擷取并顯示于顯示器上。

63600系列除量測精度高之外，還內建二顆高速A/D，能同時量測電壓、電流，并運算出實際功率值，讓顯示的功率值不失真。

 定阻抗模式(CZ Mode)

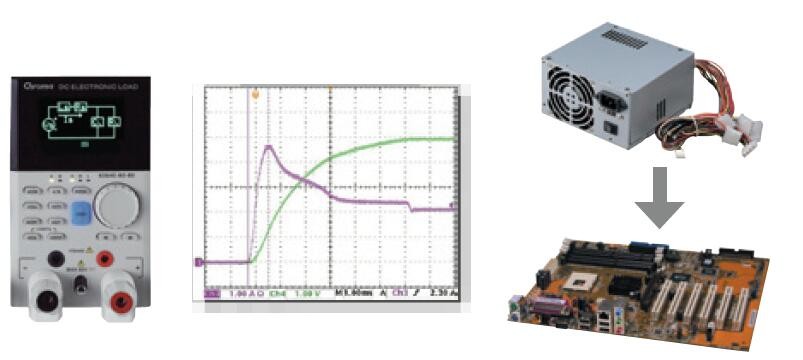

獨一無二的定阻抗拉載模式不同于定電流及定功率的拉載方式，定阻抗模式亦即仿真實際的感抗、阻抗、容抗與負載來進行拉載，因此，拉載電流更能趨近真實情況。下面波形圖為模擬交換式電源供應器于容性負載開機測試的電壓、電流波形。

 可編程負載時序功能

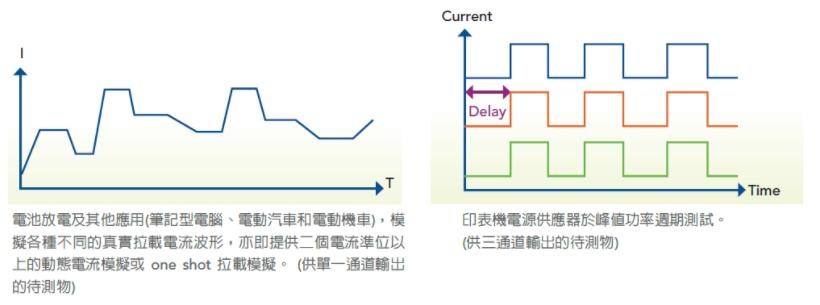

63600系列內建100組可編程負載時序，可供使用者模擬各種不同的真實拉載狀況，此外，每一模塊都可獨立操作或同步操作，因此每個模塊可獨立執行各自時序，并一起同步開始拉載。以下舉例說明一般常見的編程時序應用。

 動態負載與控制

在快速的時代里，電子組件皆朝高速運作的方向設計，因此，電源組件對于瞬時的信號及動態響應的性能要求，比過去都高出許多。為滿足這些測試應用與要求，63600系列提供高速、可編程動態負載、動態變頻掃描sweep模式等。

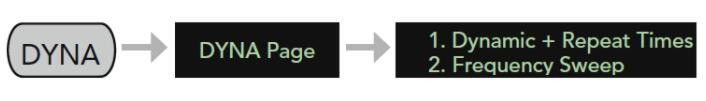

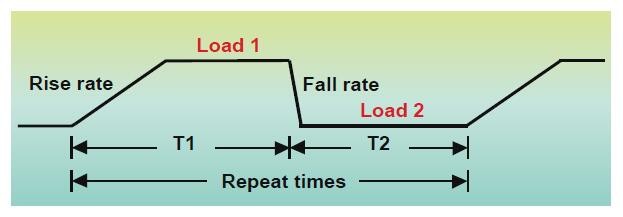

下圖所示為可編程的參數：設定電流高/低準位、T1/T2、爬升率/下降率與執行次數。

動態拉載模式提供一個獨特的仿真功能，可讓用戶設定一段時間的重復次數，范圍為1~65535。此功能非常適合應用于測試D/D轉換器的瞬間大電流忍受程度。

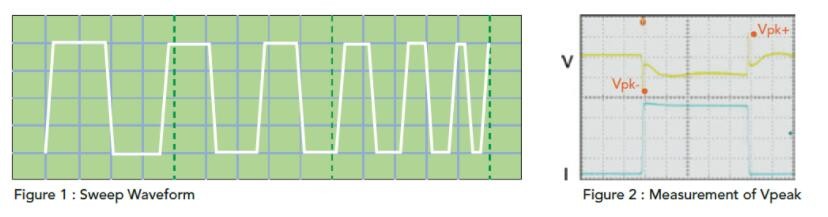

63600亦提供了一個獨特的動態頻率掃瞄模式(如Figure 1所示)，可線性改變其拉載頻率，拉載頻率最高可達50kHz，此模式可測出待測物在最壞情況下的最大/最小電壓峰值。此動態頻率掃瞄功能的采樣率為500kHz，F(xiàn)igure 2為最大/最小電壓峰值的范例。動態負載模式可仿真各種不同負載的情況，符合大部分使用者的需求。而63600的遠程負載傳感器及控制線路，可確保動態負載操作下的波形失真率最小化。

根據Intel ATX 12V設計指南的要求，在測試電源供應器的輸出時，如：+12VDC、+5VDC和+3VDC需進行同步動態拉載，如此可測試出電源供應器在最惡劣的情況下，是否能正常操作。而63600系列則提供了此動態同步拉載的功能，可在一個機框內，提供電源供應器6組輸出的同步拉載。此外，在四個機框的情況下，同步動態拉載的信道數可高達40組。如此彈性的模塊應用，能以最經濟的模塊搭配來提高每個模塊的使用率。

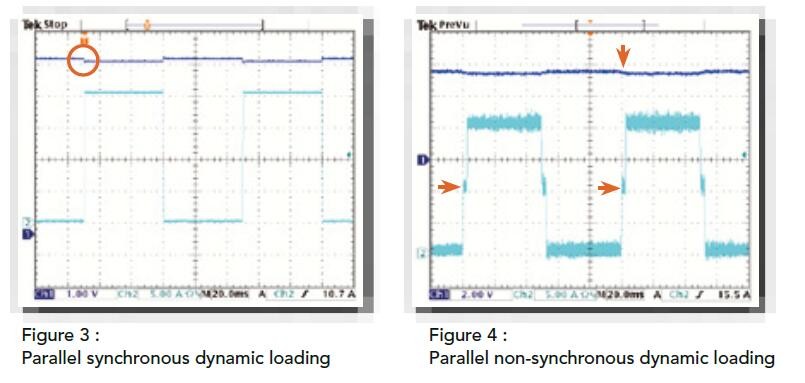

除具備動態拉載功能外，針對大功率的服務器電源，更可進行各個模塊的并聯同步動態拉載，以滿足大功率的拉載應用，一個機框內的模塊功率總和最多可達2,000W的動態同步拉載。Figure 3為模塊并聯時同步動態波形，F(xiàn)igure 4為模塊并聯時不同 步動態波形。在同步動態拉載情況下，所測得的電壓峰值(Vpeak)才是正確的數值。而不同步動態拉載的情況，所測得的電壓峰值將是錯誤的數值。
