EMI 測試接收機與信號/頻譜分析儀集于一體
可選預選以及前置放大器 (R&S?ESRP-B2)
分辨率帶寬符合 CISPR 標準且可選擇使用 10 Hz 至 1 MHz& 的十進位步長 (R&S?ESRP-B29)
加權檢波器： 最高峰值、最低峰值、平均值、均方根值、準峰值、具有計量時間常數的平均值以及 RMS（符合當前 CISPR 16-1-1 版本）

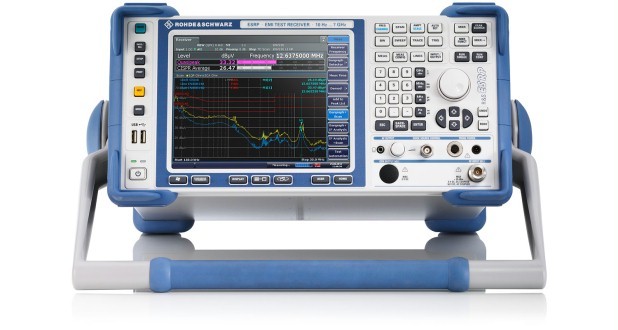

R&S?ESRP EMI 測試接收機是為了開發以及預認證測量過程中的診斷測量而設計的，以便產品準備好接受最終的認證測試。 該接收機可以使用傳統步進式頻率掃描或基于 FFT 的時域掃描（此方法可顯著加快測量）測量頻率范圍介于 10 Hz 至 7 GHz 的電磁干擾。 與此同時，R&S?ESRP 亦可作為一款功能全面的強大的信號及頻譜分析儀，適用于實驗室應用。 R&S?ESRP 采用簡明的菜單結構以及直觀化的觸摸屏，使這款測試接收機在任何模式下操作都十分方便。
R&S?ESRP EMI 測試接收機使用基于 FFT 的時域掃描來執行 EMI 測量，將測量時間從過去的數小時顯著壓縮。 這顯著節省了生產開發以及準備產品接受最終認證過程中的時間和成本。 可選預選功能有效防止前端過載并確保可重復的結果。 R&S?ESRP 具備已經測試驗證的功能，比如顯示干擾信號周圍頻譜的中頻分析，或者分析儀模式下的瀑布圖顯示，可幫助用戶分析干擾信號。 有序的菜單結構便于用戶導航至所需的功能或設置。
該儀器可在 21 cm (8.4") 觸摸屏上同時顯示最多六個不同的跡線，以便進行快速有效的結果分析。 R&S?ESRP 具有緊湊尺寸、輕量設計、可選加固外殼以及可選直流電源，同樣適用于移動應用。
根據商用標準進行干擾測量
預認證測量
在頻譜分析儀模式下執行 EMI 測量
基于 FFT 的時域掃描加快測量
相比傳統方案，能夠顯著加快測量速度
通過 CISPR 頻段 B 并行測量傳導干擾信號電平
強大的測量及分析功能
自動測試序列，涵蓋預覽測量、數據簡化以及最終測量

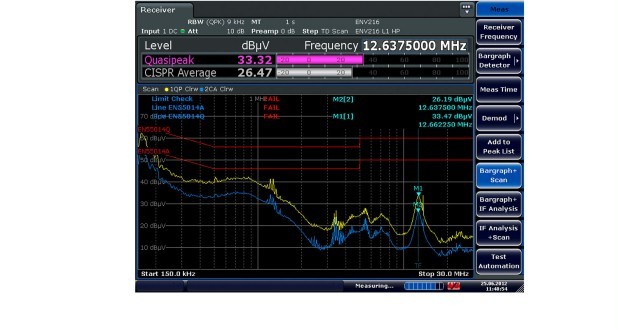

可顯示干擾信號周圍頻譜的中頻分析功能
同步顯示最多六個跡線以及四個條形圖
預設天線因子（轉換因子）以及用戶創建的轉換因子集
符合商用標準的 EMI 限值線庫，具有快捷編輯器
使用 R&S?ES-SCAN 以及 R&S?EMC32 EMC 應用軟件的遠程控制測量及自動化 EMI 測試程序
適合一般實驗室應用的廣泛的分析功能
用于標量網絡分析的跟蹤發生器（選件）
操作方便，顯示信息易懂
基于觸摸屏的用戶界面，帶有撤消/重做功能
直觀化掃描表
集成聯機幫助
將結果及儀器設置保存到內部或外部媒介
可拆卸硬盤驅動程序 (HDD)，用于保護測試數據的機密性

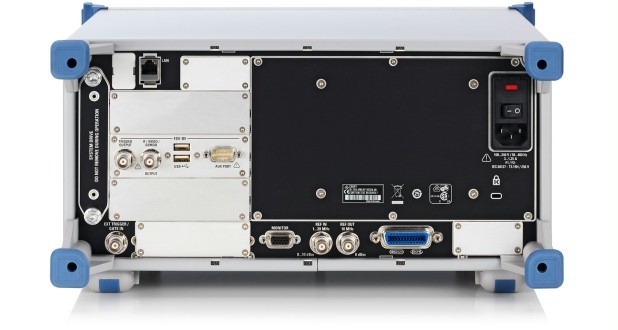

通過 GPIB 或 LAN 遠程控制
針對 LabView、LabWindows/CVI、VXI Plug & Play 的驅動程序
免費固件更新 – 緊跟新發展步伐
緊湊堅固 – 同樣適合移動應用
直流電源，適合現場應用，可選擇使用外部電池盒和/或加固外殼
耐高振以及沖擊負荷的可拆卸固態驅動器 (SSD)
緊湊設計
| 頻率 | ||
| 頻率范圍 | R&S?ESRP3 | 9 kHz 至 3.6 GHz |
| R&S?ESRP3（帶 R&S?ESRP-B29 選件） | 10 Hz 至 3.6 GHz | |
| R&S?ESRP7 | 9 kHz 至 7 GHz | |
| R&S?ESRP7（帶 R&S?ESRP-B29 選件） | 10 Hz 至 7 GHz | |
| 電平 | ||
| 最大射頻電平（連續波） | 射頻衰減 ≥ 10 dB； 關閉射頻前置放大器 射頻衰減 ≥ 10 dB； 開啟射頻前置放大器 | 30 dBm (= 1 W) 23 dBm (= 0.2 W) |
| 最大脈沖電壓 | 射頻衰減 ≥ 10 dB | 150 V |
| 最大脈沖能量 | 射頻衰減 ≥ 10 dB； 10 μs | 1 mWs |
| 1 dB 壓縮 | 射頻衰減 0 dB； 關閉射頻前置放大器以及預選 | +3 dBm，標稱值 |
| 中頻及分辨率帶寬 | ||
| 分析儀模式（頻跨 ≥ 10 Hz）以及接收機模式 | 10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步長中 | |
| 分析儀以及接收機模式 | 200 Hz、9 kHz、120 kHz (–6 dB)、 1 MHz（脈沖帶寬） | |
| 帶 R&S?ESRP-B29 選件（在分析儀以及接收機模式下） | 增加 10 Hz 至 100 kHz (–6 dB)，在十進位步長中 | |
| 預選（R&S?ESRP-B2 選件） | 在分析儀模式下可關閉 | 16 個固定濾波器 |
| 前置放大器 （R&S?ESRP-B2 選件） | 可開啟/關閉 | 1 kHz 至 7 GHz，20 dB 增益，標稱值 |
| 測量時間 | 分析儀模式（掃描時間） | |
| 頻跨 = 0 Hz | 1 μs 至 16 000 s | |
| 頻跨 ≥ 10 Hz（掃描） | 1 ms 至 16 000 s | |
| 頻跨 ≥ 10 Hz (FFT) | 7 μs 至 16 000 s | |
| 接收機模式（步進式頻率掃描） | 50 μs 至 100 s（根據頻率） | |
| 接收機模式（時域掃描） | 50 μs 至 100 s（根據頻率子范圍） | |
| 頻率步長 | 接收機模式（步進式頻率掃描） | 最低 1 Hz |
| 接收機模式（時域掃描） | 0.25 × 中頻帶寬 | |
| 檢波器 | 接收機模式 | 最高峰值、最低峰值、準峰值、均方根值、平均值、具有計量時間常數的平均值（CISPR 平均值）、RMS 平均值 (CISPR-RMS) |
| 顯示平均噪聲電平 (DANL) | 接收機模式，標稱值，平均值檢波器 (AV)，射頻衰減 0 dB，端接 50 Ω | |
| 關閉射頻前置放大器 | ||
| 500 MHz，帶寬 120 kHz | < 6 dBμV | |
| 3 GHz，帶寬 1 MHz | < 17 dBμV | |
| 開啟射頻前置放大器 | ||
| 500 MHz，帶寬 120 kHz | < –7 dBμV | |
| 3 GHz，帶寬 1 MHz | < 5 dBμV | |
| 掃描（跡線）點的數量 | ||
| 分析儀模式（標準） | 101 至 32 001 | |
| 分析儀模式 (EMI) | 101 至 200 001 | |
| 接收機模式 | 最大 4 000 000 | |
| 總體測量不確定性 | 連續波信號，電平 0 dB 至 –70 dB（低于參考電平），S/N > 20 dB，自動掃描時間，射頻衰減 10 dB、20 dB、30 dB、40 dB，開啟預選，頻跨/RBW <100，95% 置信度，+20°C 至 +30°C | |
| 9 kHz ≤ f < 3.6 GHz | 0.47 dB | |
| 3.6 GHz ≤ f ≤ 7 GHz | 0.57 dB | |
