頻率范圍介于 1 Hz 至 8 GHz、1 Hz 至 26.5 GHz 以及 1 Hz 至 44 GHz
符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC 標準
具有無與倫比的動態范圍以及精確度，適用于要求嚴苛的認證測量
通過基于 FFT 的時域掃描實現超快速測量

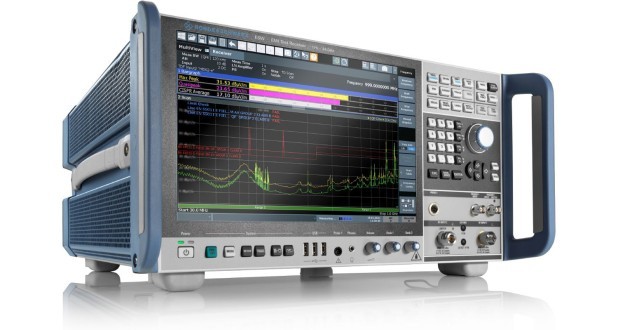

R&S?ESW 是一款具有卓越射頻特性的 EMI 測試接收機，具備較高的動態范圍以及測量精度。這款測試接收機符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 標準，滿足最嚴苛的認證測量要求。憑借基于 FFT 的時域掃描，R&S?ESW 幾乎能夠實時捕獲和測量干擾頻譜。借助該儀器的實時頻譜分析功能以及瀑布圖功能，用戶能夠詳細分析干擾信號及其歷史記錄。多視圖模式便于直觀顯示結果，甚至顯示多個操作模式。
符合標準的 EMI 測量
認證測量
在頻譜分析儀模式下執行符合標準的 EMI 測量
滿足嚴格要求的射頻性能
極寬的動態范圍
顯示平均噪聲電平 (DANL) 低（頻率 ≤ 1 GHz 時典型值為 –168 dBm）
射頻前端的 1 dB 壓縮點高達 +15 dBm
高三階截止點 (TOI)（典型值為 +25 dBm）
卓越的測量精度（頻率 ≤ 8 GHz 時測量精度為 ±0.37 dB）
集成式預選濾波器以及前置放大器
標配集成式預選濾波器（21 個濾波器）
附加高通濾波器 (2 MHz)，用于抑制交流電源線上的數據載波以及干擾信號
陷波濾波器用于抑制免授權的 2.4 GHz 和 5.8 GHz ISM 頻段中的強載波信號
通過基于 FFT 的時域掃描實現超快速測量
通過準峰值以及 CISPR 平均值加權實時測量傳導干擾電平
進行實時頻譜分析，以便詳細調查干擾（使用選件）
借助高達 80 MHz 的帶寬進行實時測量
利用瀑布圖無縫顯示頻譜
余輝模式（頻譜直方圖）用于清晰識別脈沖和連續干擾
頻率模板觸發，以便準確可靠地檢測偶發性頻譜事件
操作方便，直觀顯示結果
直觀化掃描表
多視圖：直觀顯示多個結果
經過優化、基于觸摸屏的用戶界面，用于快速訪問所有功能
集成式聯機幫助
保存結果和儀器設置
自動化測試
預覽測量 – 數據簡化 – 最終測量
R&S?EMC32 EMC 測量軟件，用于遠程控制測量以及自動化 EMI 測試程序
記錄測量結果的報告生成器
四通道喀嚦聲率測量
符合 CISPR14-1 標準的喀嚦聲率分析
結果記錄
數據保護和遠程控制
可移動硬盤驅動器 (HDD)，用于保護測試數據的機密性和安全性

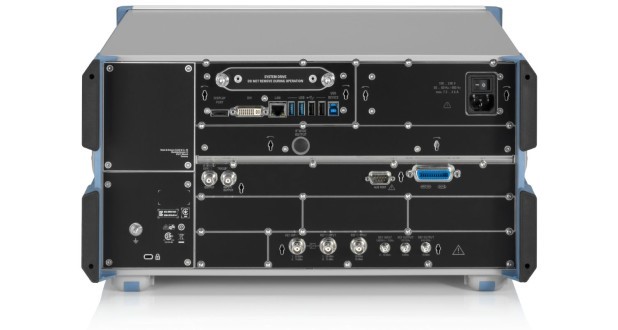

通過 GPIB 或 LAN 遠程控制
針對 LabView、LabWindows/CVI、VXI Plug & Play 的驅動程序
免費的固件更新，始終與最新技術發展保持同步
| Frequency | ||
| Frequency range | R&S?ESW8 | 1 Hz to 8 GHz |
| R&S?ESW26 | 1 Hz to 26.5 GHz | |
| R&S?ESW44 | 1 Hz to 44 GHz | |
| Aging per year | R&S?ESW-B4 OCXO precision frequency reference | (standard value ±1 × 10–7) ±3 × |
| Bandwidths | ||
| Resolution bandwidths | standard filters (–3 dB) | 1 Hz to 10 MHz |
| EMI filters (–6 dB) | 1 Hz, 100 Hz, 200 Hz, 1 kHz, | |
| Detectors | receiver mode | max. peak, min. peak, quasi-peak, RMS, average, average with meter time constants (CISPR-average), RMS-average (CISPR RMS) |
| APD measurement function | minimum amplitude probability | 10–7 |
| maximum acquisition time | 120 s | |
| acquisition bandwidth (–6 dB) | 200 Hz, 9 kHz, 120 kHz, 1 MHz | |
| Third-order intercept (TOI) | R&S?ESW8, R&S?ESW26, R&S?ESW44, RF attenuation = | 10 MHz ≤ fin < 1 GHz, > +20 dBm, typ. 25 dBm |
| 1 dB compression | RF attenuation = 0 dB, preselection off, preamplifier off | fin ≤ 3 GHz, +15 dBm (nom.) |
| Preselection filters | ||
| Status | receiver mode | always on |
| analyzer mode | on/off (selectable) | |
| Number of preselection filters | 21 | |
| Preamplifier (switchable) | 1 kHz to 8 GHz | 20 dB (nom.) |
| Displayed average noise level (DANL) | R&S?ESW8 (receiver mode, RF attenuation = 0 dB, termination = 50 ?, logarithmic scaling normalized to 1 Hz RBW, RBW = 1 kHz, VBW = 1 Hz, +5 °C to +40 °C, preselection on, preamplifier on) | |
| 1 MHz ≤ f < 1 GHz | < –165 dBm, typ. –168 dBm | |
| Receiver mode | ||
| Time domain scan | CISPR band B, 150 kHz to 30 MHz, RBW = 9 kHz, measurement time = 100 ms, peak detector | 110 ms (total measurement time) |
| CISPR band B, 150 kHz to 30 MHz, RBW = 9 kHz, measurement time = 1 s, quasi-peak detector and CISPR-average detector | 2 s (total measurement time) | |
| CISPR band C/D, 30 MHz to 1000 MHz, RBW = 120 kHz, measurement time = 10 ms, peak detector | 620 ms (total measurement time) | |
| CISPR band C/D, 30 MHz to 1000 MHz, RBW = 9 kHz, measurement time = 10 ms, peak detector | 840 ms (total measurement time) | |
| CISPR band C/D, 30 MHz to 1000 MHz, RBW = 120 kHz, measurement time = 1 s, quasi-peak detector | 80 s (total measurement time) | |
| CISPR band C/D, 30 MHz to 1000 MHz, RBW = 9 kHz, measurement time = 1 s, quasi-peak detector and CISPR-average detector | 67 s (total measurement time) | |
| Total measurement uncertainty | ||
| Preselection off | 10 MHz < f ≤ 3.6 GHz | ±0.27 dB |
| Dimensions (nom.) | W × H × D, including front handles and rear feet | 462 mm × 240 mm × 504 mm (18.15 in × 9.44 in × 19.81 in) |
| Net weight, without options (nom.) | R&S?ESW8 | 20.6 kg (45.42 lb) |
| R&S?ESW26 | 22.1 kg (48.72 lb) | |
| R&S?ESW44 | 25.2 kg (55.56 lb) | |
