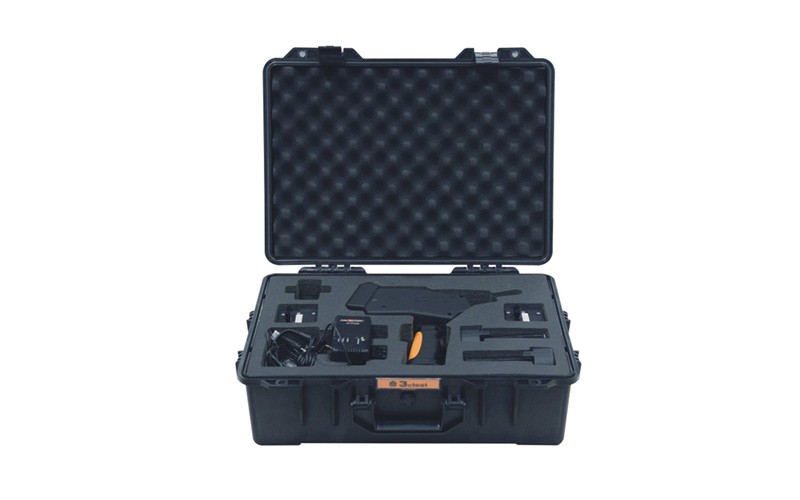

EDS 20H是一款先進的手持式靜電放電發生器，也是一款自主研發生產的手持式靜電放電發生器。
人體對物體或兩個物體之間的靜電有時會產生高達數千伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。
EDS 20H是一款j較先進的手持式靜電放電發生器，也是中國首款自主研發生產的手持式靜電放電發生器。依照 EN/IEC 61000-4-2 等要求精確地模擬靜電放電脈沖干擾，根據人體工程學設計，無額外的機箱，可用電池和電源適配器供電。LCD觸摸屏簡單易操作，RC模塊可更換，內置溫度濕度計，確保了在各種測試場合使用的可靠性。
特點：
> 人體工程學設計；
> LCD觸摸屏控制；
> 一體化設計（無機箱）；
> 溫濕度記錄和保護；
> 自動極性轉換；
> 放電模塊可互換，自動識別；
> 電池支持長時間測試；
> 內置標準測試程序庫；
> 智能檢測空氣放電失效性。
技術參數 | |
接觸放電 | 1000V – 20,000V（±5%） |
空氣放電 | 1000V – 20,000V（±5%） |
電壓步進 | 100V |
保持時間 | 大于 5s |
極性 | 正、負 |
RC模塊識別 | 自動識別并LCD顯示 |
溫濕度 | 內置溫濕度計，記錄和保護功能 |
脈沖重復頻率 | 單次/0.1/0.2/0.5/1/2/5/10/20Hz |
觸發模式 | 手動&自動 |
脈沖計數 | 1-9999 |
接觸放電模式 | 150pF/330 ohm |
簡易程序 | 依據各種標準等級進行測試 |
上升時間 | 0.8ns ± 25% |
快速啟動測試程序 | 參數在線可調，簡單迅速，易于操作 |
評估程序 | 進行20Hz接觸放電，對受試設備的測試點進行評估 |
標準測試程序 | 符合 EN/IEC61000-4-2 |
通用參數 | |
重量 | 約7kg |
環境溫度 | 15℃-35℃（操作條件） |
相對濕度 | 30%-60%（操作條件） |
氣壓范圍 | 86kPa-106kPa |
工作電源 | 100V-240V（±10%）; 50/60Hz（大陸地區默認AC 220V 50HZ） |
