200/100MHz 帶寬選擇（MDO-2000EG/MDO-2000EX）2或4 通道
200/100/70MHz 帶寬選擇（MDO-2000EC/MDO-2000ES）2或4 通道
每通道的實時采樣率為1GSa/s (2 通道機種)
最大實時采樣率為1GSa/s(4 通道機種)

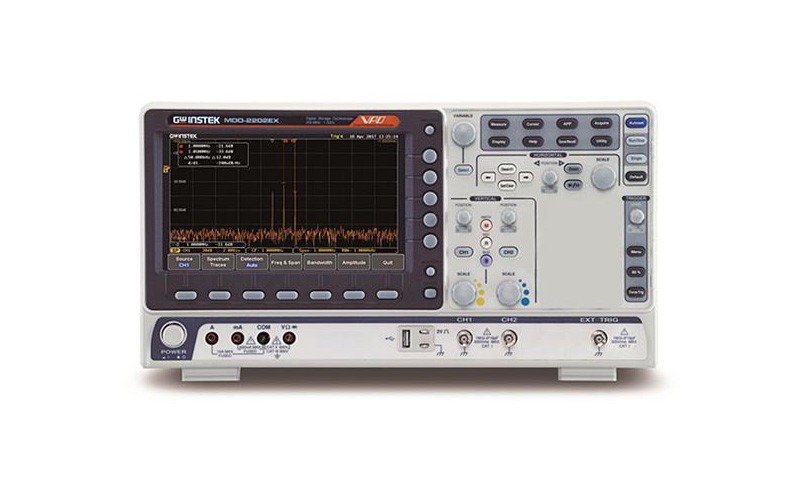

MDO-2000E系列是一款多功能混合域示波器。該系列包括四個型號: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。
MDO-2000EG具有內置頻譜分析儀和雙通道25MHz任意波發生器;MDO-2000EX具有內置頻譜分析儀、雙通道25MHz任意波發生器、5000位數字萬用表和雙通道5V/1A電源;MDO-2000EC具有內置邏輯分析儀、頻譜分析儀和雙通道25MHz任意波發生器;MDO-2000ES 具有內置邏輯分析儀、頻譜分析儀、雙通道25MHz任意波發生器、5000位數字萬用表和雙通道5V/1A電源“六合一”機種全功能示波器
在操作MDO-2000E的頻譜分析儀時, 用戶可以根據測試要求輸入中心頻率、掃寬、起始頻率和停止頻率, 從而快速,、直觀地觀察所需的頻率范圍,使用戶體驗直實頻譜分析儀的用戶界面。在觀察頻域顯示時, 工程師可以觀察波形特性, 這些波形特性不容易從時域波形中看出,例如波形的諧波成分和調制信號的頻率特性。
常規示波器的 FFT 總是將整個信號帶寬計算為采樣率 (Fs)的一半。然而, 計算能力不足不能用更多的點進行 FFT計算。由于計算結果的頻率分辨率不足, 用戶無法得到信號的詳細頻率信息。而MDO-2000E分析感興趣的信號譜。與示波器的FFT相比, 使用MDO-2000E系列的工程師可以有效地對頻域進行信號測量。
MDO-2000E的頻譜分析儀還包括頻譜軌跡設置( 正常、最大保持、最小保特和平均) 用戶可以自由選擇各種頻譜軌跡同時顯示。 可以為每個軌跡單獨設置檢測方法(Sample, +Peak,-Peak 和 Average)此外,用戶通過游標(Cursor) 可以手動標記相應的位置以反映頻率和幅度,搜索功能也可以應用于對頻譜的峰值表。幅度以 dB 顯示,標記可以獲得測量數據。
MDO-2000E示波器頻譜分析儀功能 https://v.youku.com/v_show/id_XNDYxNDE3NTk1Ng==.html
MDO-2000E示波器頻率響應分析功能https://v.youku.com/v_show/id_XNDYxNDE3MDI2NA==.html
MDO-2000E頻譜測試https://v.youku.com/v_show/id_XNDYyMjAzNDI3Ng==.html
MDO數據記錄器https://v.youku.com/v_show/id_XNDYyMjAzNzY4NA==.html
MDO頻譜分析儀DEMOhttps://v.youku.com/v_show/id_XNDYyMjAzNDc4NA==.html
MDO數字萬用表https://v.youku.com/v_show/id_XNDYyMjAzOTQ4OA==.html
MDO操作視頻 https://v.youku.com/v_show/id_XNDg4NDY1MTE2MA==.html
快速選型
| 型號 | 帶寬 | 16通道邏輯分析儀 | 信號發生器 | 頻譜儀 | 數字萬用表 | 電源 | 標配接口 |
| MDO-2102EG | 100MHz | × | √ | √ | × | × | USB/LAN |
| MDO-2104EG | 100MHz | × | √ | √ | × | × | USB/LAN |
| MDO-2202EG | 200MHz | × | √ | √ | × | × | USB/LAN |
| MDO-2204EG | 200MHz | × | √ | √ | × | × | USB/LAN |
| MDO-2102EX | 100MHz | × | √ | √ | √ | √ | USB/LAN |
| MDO-2104EX | 100MHz | × | √ | √ | √ | √ | USB/LAN |
| MDO-2202EX | 200MHz | × | √ | √ | √ | √ | USB/LAN |
| MDO-2204EX | 200MHz | × | √ | √ | √ | √ | USB/LAN |
| MDO-2102EC | 100MHz | √ | √ | √ | × | × | USB/LAN |
| MDO-2104EC | 100MHz | √ | √ | √ | × | × | USB/LAN |
| MDO-2202EC | 200MHz | √ | √ | √ | × | × | USB/LAN |
| MDO-2204EC | 200MHz | √ | √ | √ | × | × | USB/LAN |
| MDO-2102ES | 100MHz | √ | √ | √ | √ | √ | USB/LAN |
| MDO-2104ES | 100MHz | √ | √ | √ | √ | √ | USB/LAN |
| MDO-2202ES | 200MHz | √ | √ | √ | √ | √ | USB/LAN |
| MDO-2204ES | 200MHz | √ | √ | √ | √ | √ | USB/LAN |
| 詳細規格 | |||||||
| MDO-2072E(C/S) | MDO-2074E(C/S) | MDO-2102E(G/X/C/S) | MDO-2104E(G/X/C/S) | MDO-2202E(G/X/C/S) | MDO-2204E(G/X/C/S) | ||
| 垂直系統 | |||||||
| 通道 | 2ch+Ext | 4ch | 2ch+Ext | 4ch | 2ch+Ext | 4ch | |
| 帶寬 | DC~70MHz(-3dB) | DC~70MHz(-3dB) | DC~100MHz(-3dB) | DC~100MHz(-3dB) | DC~200MHz(-3dB) | DC~200MHz(-3dB) | |
| 上升時間 | 5ns | 5ns | 3.5ns | 3.5ns | 1.75ns | 1.75ns | |
| 帶寬限制 | 20MHz | 20MHz | 20MHz | 20MHz | 20M/100MHz | 20M/100MHz | |
| 分辨率 | 8 bit 1mV~10V/div | ||||||
| 輸入耦合 | AC, DC, GND | ||||||
| 輸入阻抗 | 約1MΩ// 16pF | ||||||
| DC增益精度 | ±(3%)when 2mV/div or greater is selected ±(5%)when 1mV/div is selected; | ||||||
| 極性 | Normal & Invert | ||||||
| 最大輸入電壓 | 300Vrms, CAT I | ||||||
| 偏移位置范圍 | 1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 2V/div : ±25V 5V~10V/div : ±250V | ||||||
| 波形信號處理 | +, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman. | ||||||
| 觸發 | |||||||
| 觸發源 | CH1 ,CH2, CH3, CH4, Line, EXT* *雙通道機型 | ||||||
| 觸發模式 | 自動 (支持Roll模式, 100 ms/div 或更慢), 正常, 單序列 | ||||||
| 觸發類型 | 邊沿，脈沖寬度（毛刺），視頻，脈沖電壓，上升和下降（斜率），交替，輸出，事件延遲（1?65535事件），延時（持續時間，4nS?10S），總線 | ||||||
| 釋放范圍 | 4ns~10s | ||||||
| 耦合 | AC,DC,LFrej. ,HFrej. ,Noiserej. | ||||||
| 靈敏度 | 1div | ||||||
| 外部觸發 | |||||||
| 范圍 | ±15V | ||||||
| 靈敏度 | DC ~ 100MHz 約. 100mV 100MHz ~ 200MHz 約. 150mV | ||||||
| 輸入阻抗 | 1MΩ±3%~16pF | ||||||
| 水平 | |||||||
| 時基范圍 | 1ns/div ~ 100s/div (1-2-5 increments) ROLL: 100ms/div ~ 100s/div | ||||||
| 預觸發 | 最大10 div | ||||||
| 后觸發 | 最大2,000,000 div | ||||||
| 時基精度 | ±50 ppm over any ≥ 1 ms時間間隔 | ||||||
| 實時采樣率 | 最大.:1GSa/s (4ch 機型) 每通道1GSa/s (2ch 機型) | ||||||
| 記錄長度 | 每通道 10M pts | ||||||
| 采集模式 | 正常, 平均, 峰值檢測, 單次 | ||||||
| 峰值偵測 | 2ns (典型值) | ||||||
| 平均值 | 從2 到 256可選 | ||||||
| X-Y 模式 | |||||||
| X-軸輸入 | 通道1; 通道3* *僅四通道機型 | ||||||
| Y-軸輸入 | 通道2; 通道4* *僅四通道機型 | ||||||
| 相移 | ±3° at 100kHz | ||||||
| 光標和測量 | |||||||
| 光標 | 幅度，時間，門控;單位：秒，Hz（1 / s），相位（度），定量（％） | ||||||
| 自動測量 | 38組：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面積，周期面積，ROVShoot，F(xiàn)OVShoot，RPREShoot，F(xiàn)PREShoot，頻率，周期，上升時間，，寬度，占空比，+脈沖， - 脈沖，+邊緣， - 脈沖，％閃爍，閃爍Idx，F(xiàn)RR，F(xiàn)RF，F(xiàn)FR，F(xiàn)FF，LRR，LRF，LFR，LFF，相位 | ||||||
| 控制面板功能 | |||||||
| 自動計數器 | 6 位,范圍從最小2Hz到額定帶寬 | ||||||
| 自動設置 | 單按鈕，自動設置垂直，水平和觸發系統的所有通道，具有撤消自動設置 | ||||||
| 保存設置 | 20 套 | ||||||
| 保存波形 | 24 套 | ||||||
| 顯示 | |||||||
| TFT LCD 類型 | 8" TFT LCD WVGA 彩色顯示 | ||||||
| 顯示分辨率 | 800 水平× 480 垂直像素(WVGA) | ||||||
| 插值 | Sin(x)/x | ||||||
| 波形顯示 | 點，向量，可變持久性（16ms?4s），無限持續性 | ||||||
| 波形更新率 | 每秒最大600,000 波形 | ||||||
| 顯示刻度 | 8 x 10 divisions | ||||||
| 顯示模式 | YT ;XY | ||||||

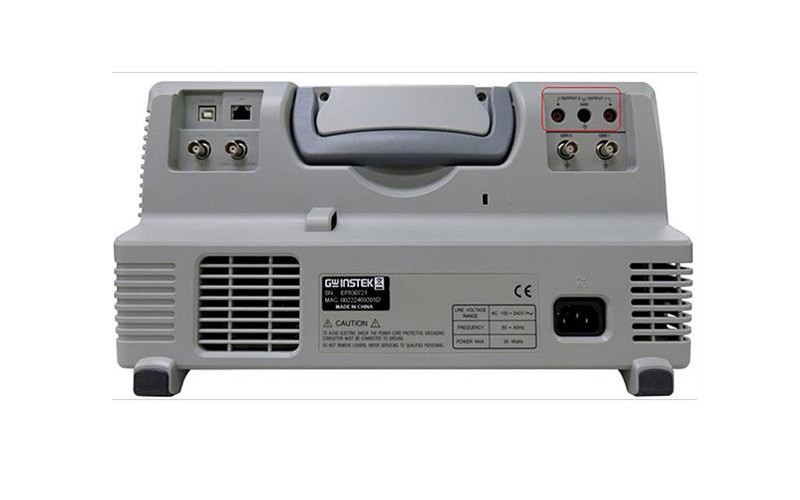

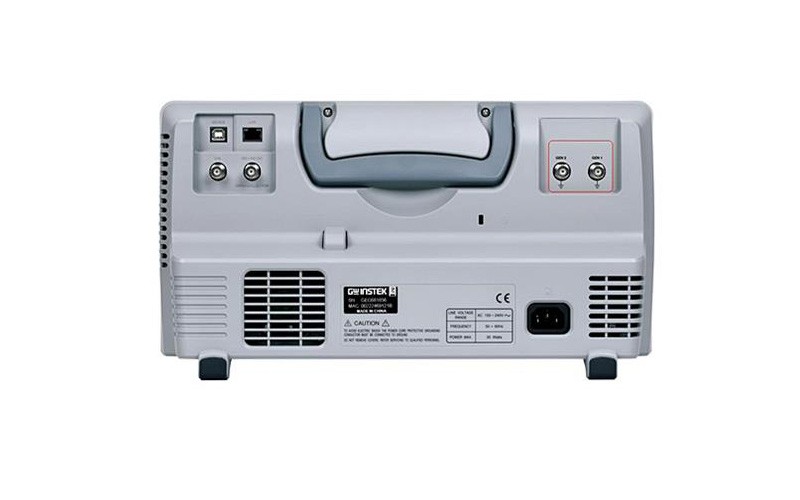

| 接口 | |||||||
| USB 端口 | USB 2.0 高速主機端口X1, USB 2.0高速設備端口 X1 | ||||||
| 以太網(LAN)端口 | RJ-45 連接器, 10/100Mbps with HP Auto-MDIX | ||||||
| Go-NoGo BNC | 5V Max/10mA TTL 集電極開路輸出 | ||||||
| Kensington Style Lock | 后面板安全插槽連接到 standard Kensington-style lock. | ||||||
| 頻譜分析儀規格 | |||||||
| 頻率范圍 | DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated) | ||||||
| 掃寬 | 1kHz~500MHz(Max.) | ||||||
| 分辨率帶寬 | 1Hz ~ 500kHz(Max.) | ||||||
| 參考級別 | -50 dBm to +40dBm in steps of 5dBm | ||||||
| 垂直單位 | dBV RMS; Linear RMS; dBm | ||||||
| 垂直位置 | -12divs to +12divs | ||||||
| 垂直刻度 | 1dB/div to 20dB/div in a 1-2-5 Sequence | ||||||
| 顯示平均噪音水平 | 1V/div < -50dBm, Avg : 16 100mV/div < -70dBm, Avg : 16 10mV/div < -90dBm, Avg : 16 | ||||||
| Spurious response | 2nd 諧波失真< 40dBc3rd 諧波失真< 45dBc | ||||||
| 頻域跟蹤類型 | Normal ; Max Hold ; Min Hold ; Average (2 ~ 256) | ||||||
| 檢測方法 | Sample ; +Peak ; -Peak ; Average | ||||||
| FFT Windows | FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68 | ||||||
| 任意信號發生器（AWG）規格 | |||||||
| 通道 | 2 | ||||||
| 采樣率 | 200 Msa/s | ||||||
| 垂直分辨率 | 14 bits | ||||||
| 最大頻率 | 25 MHz | ||||||
| 波形 | Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac | ||||||
| 輸出范圍 | 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω | ||||||
| 輸出分辨率 | 1mV | ||||||
| 輸出精度 | 2% (1 kHz) | ||||||
| 偏移范圍 | ±2.5 V, HighZ;±1.25 V, 50 Ω | ||||||
| 偏移分辨率 | 1mV | ||||||
| Sine | |||||||
| 頻率范圍 | 100mHz to 25MHz | ||||||
| 平整度 | ±0.5 dB( relative to 1kHz) | ||||||
| 諧波失真 | -40 dBc | ||||||
| 失真 (非諧波) | -40 dBc | ||||||
| 總諧波失真 | 1% | ||||||
| S/N Ratio | 40 dB | ||||||
| Square/Pulse | |||||||
| 頻率范圍 | 100 mHz to 15MHz | ||||||
| 上升/下降時間 | <15ns | ||||||
| 過激 | <3% | ||||||
| 占空比 | 方波:50%;脈沖波:0.4%~99.6% | ||||||
| 最小脈沖寬度 | 30 ns | ||||||
| 抖動 | 500 ps | ||||||
| Ramp | |||||||
| 頻率范圍 | 100mHz~1MHz | ||||||
| 線性度 | 1% | ||||||
| 對稱性 | 0 to 100% | ||||||
| 數字萬用表（DMM）規格 (僅MDO-2000EX/MDO-2000ES機種 ) | |||||||
| DIGIT LEVEL | 5,000 counts CAT II 600Vrms, CAT III 300Vrms | ||||||
| DC 電壓 | 50mV, 500mV, 5V, 50V, 500V, 1000V 6 ranges | ||||||
| 精度 | 50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits) | ||||||
| 輸入阻抗 | 10MΩ | ||||||
| DC 電流 | 50mA, 500mA, 10A 3 ranges | ||||||
| 精度 | 50mA - 500mA ±(0.5% reading + 0.05mA)10A ±(0.5% reading + 50mA) | ||||||
| AC 電壓 | 50mV, 500mV, 5V, 50V, 700V 5 ranges | ||||||
| 精度 | 50mV, 500mV, 5V, 50V, 700V ±(1.5% reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading. | ||||||
| AC 電流 | 50mA, 500mA, 10A 3 ranges | ||||||
| 精度 | 50mA, 500mA, ±(1.5% reading + 0.05mA) at 50Hz-1kHz 10A ±(3% reading + 50mA) at 50Hz-1kHz * Measure range: >10mA | ||||||
| 電阻 | 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges | ||||||
| 精度 | 500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3% reading + 3 digits) 5MΩ ±(0.5% reading + 5 digits) | ||||||
| 電源規格(僅MDO-2000EX/MDO-2000ES機種 ) | |||||||
| 輸出通道 | CH1 & CH2 | ||||||
| 輸出電壓范圍 | 1.0V~5.0V | ||||||
| 輸出電流(最大.) | 1A | ||||||
| 電壓 Step | 0.1V 可連續調節 | ||||||
| 輸出電壓精度 | ±3% | ||||||
| 紋波和噪聲 | 50mVrms | ||||||
| 邏輯分析儀規格 (僅MDO-2000EC/MDO-2000ES機種 ) | |||||||
| 取樣率 | 每通道 1GSa/s | ||||||
| 存儲器深度 | 每通道10M pts (max) | ||||||
| 輸入通道 | 16 Digital (D15 - D0) | ||||||
| 觸發類型 | Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus | ||||||
| 臨界值分組 | D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds | ||||||
| 臨界值選擇 | TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined | ||||||
| 使用者定義的臨界值范圍 | ±5V | ||||||
| 最大輸入電壓 | ±40 V | ||||||
| 最小驅動電壓 | ±250 mV | ||||||
| 垂直分辨率 | 1 bit | ||||||
| 其他功能 | |||||||
| 多國語言菜單 | 可用 | ||||||
| 操作環境 | 溫度: 0°C to 50°C.在低于 40°C 時相對濕度 ≤ 80%; 在41°C ~ 50°C時≤ 45% 41°C ~ 50°C. | ||||||
| 在線幫助 | Available | ||||||
| 時鐘 | Time and Date ,Provide the Date/Time for saved data | ||||||
| 尺寸 | 384mmX208mmX127.3mm | ||||||
| 重量 | 3kg | ||||||
