150VA測試容量
8通道安規測試（提供4項測試）：交流耐壓,直流耐壓,絕緣阻抗，導通測試
符合IEC-61010-2-034標準要求
480×272彩色TFT LCD
提供U盤快速導入/導出測試設置參數
統計（計數器）功能
固緯電子全新推出多通道耐壓測試儀——GPT-9500系列。該系列有2個型號，內置的8通道掃描盒。該系列產品符合IEC、EN、UL、CSA、GB、JIS等安全法規。該系列產品可以滿足一般電子元件或繞組元件在常規試驗中的需要。
GPT-9500系列是一款三合一多通道測試儀，提供交流耐壓(最大5kV)、直流耐壓(最大6kV)和絕緣電阻(最大1000V)。該系列的設計符合IEC-61010-2-034標準要求，建立在AC 150VA的輸出平臺上，GPT-9513的8通道狀態可根據測試要求設置為H、L或X，特別適用于變壓器等繞組元件，對單個元件的多個點進行相互測試。GPT-9503的8通道狀態只提供了H或X的設置，這更適用于一般元件，如無源元件，用于兩點間的高壓測試。
| 規格 | ||
| 交流耐壓 | 輸出電壓范圍 | 0.050kV ～ 5.000kV |
| 輸出電壓分辨率 | 1V | |
| 輸出電壓精度 | ±(1%設定值+5V) [空載] | |
| 最大額定負載 | 150VA(5kV/30mA) | |
| 最大額定電流 | 30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV) | |
| 輸出電壓波形 | 正弦波 | |
| 電壓調節率 | ±（1%+5V）[最大額定負載->空載] | |
| 輸出電壓頻率 | 50Hz/60Hz可選擇 | |
| 電壓表精度 | ±(1%讀值+5V) | |
| 電流測量范圍 | 0.001mA～30.00mA | |
| 電流最佳分辨率 | 1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA） | |
| 電流測量精度 | ±(1.5%讀值+30μA) | |
| 電流補償 | 80μA最大 | |
| ARC偵測 | Yes | |
| Ramp Time(上升時間) | 0.1s～999.9s | |
| FALL Time(下降時間) | OFF～999.9s | |
| WAIT Time(等待時間) | OFF～999.9s | |
| TIMER(測試時間） | CONT,0.3s～999.9s | |
| TIMER精度 | ±（100ppm+20ms) | |
| GND | ON/OFF | |
| 直流耐壓 | 輸出電壓范圍 | 0.050kV ～ 6.000kV |
| 輸出電壓分辨率 | 1V | |
| 輸出電壓精度 | ±(1%設定值+5V) [空載] | |
| 最大額定負載 | 50W(5kV/10mA) | |
| 最大額定電流 | 10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV） | |
| 電壓表精度 | ±(1%讀值+5V) | |
| 電壓調節率 | ±（1%+5V）[最大額定負載->空載] | |
| 電流測量范圍 | 0.001mA～10.00mA | |
| 電流最佳分辨率 | 0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA) | |
| 電流測量精度 | ±(1讀值+1μA) 當I讀值＜1mA；±（1%讀值+10μA）當I讀值≥1mA | |
| 電流補償 | 5μA最大 | |
| ARC偵測 | Yes | |
| RAMP TIME(上升時間) | 0.1s～999.9s | |
| FALL Time(下降時間) | OFF～999.9s | |
| WAIT Time(等待時間) | OFF～999.9s | |
| TIMER(測試時間） | CONT,0.3s～999.9s | |
| TIMER精度 | ±（100ppm+20ms) | |
| GND | ON/OFF | |
| 絕緣電阻 | 輸出電壓 | 50V～1000V dc |
| 輸出電壓分辨率 | 1V | |
| 輸出電壓精度 | ±(1%設定值+5V) [空載] | |
| 電阻測量 | 0.1MΩ～10GΩ | |
| 測試電壓 | 測量范圍/精度 | |
| 50V≤V＜450V | 0.1MΩ～1MΩ：±（5%讀值+3%滿量程）；1MΩ～50MΩ：±（5%讀值+1%滿量程） | |
| 51MΩ～2GΩ：±（10%讀值+1%滿量程） | ||
| 500V≤V≤1000V | 0.1MΩ～1MΩ：±（5%讀值+3%滿量程）；1MΩ～500MΩ：±（5%讀值+1%滿量程） | |
| 501MΩ～10GΩ：±（10%讀值+1%滿量程） | ||
| 電壓調節 | ±（1%+5V）[最大額定負載->空載] | |
| 電壓表精度 | ±(1%讀值+5V) | |
| 短路電流 | 10mA最大 | |
| 輸出阻抗 | 2kΩ | |
| RAMP TIME(上升時間) | 0.1s～999.9s | |
| FALL Time(下降時間) | OFF～999.9s | |
| WAIT Time(等待時間) | OFF～999.9s | |
| TIMER(測試時間） | 0.3s～999.9s | |
| TIMER精度 | ±（100ppm+20ms) | |
| GND | ON/OFF | |
| 導通測試 | 輸出電流 | 100mA dc |
| 電阻測量精度 | 1Ω±0.2Ω，ON/OFF | |
| 接口 | Signal I/O | 標配 |
| RS-232C | 標配 | |
| USB(Device) | 標配 | |
| USB(Host) | 標配（for parameter/LCD Hardcopy) | |

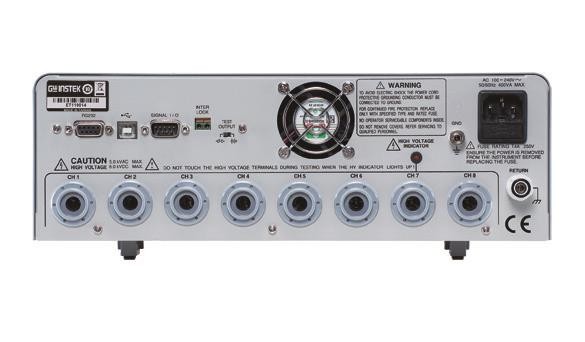

| Rear Output | 8通道掃描 | |
| 顯示 | 4.3"彩色LCD | |
| 電源 | AC 100V～240V±10%，50Hz/60Hz | |
| 尺寸&重量 | 320（W)×120(H)×435(D)mm;約11kg | |
該規格適用于GPT-9500在+15°C至+35°C下至少通電30分鐘 規格如有更改，恕不另行通知。
