額定電壓/電流/功率:36V/7A/108W(PSR 36-7)；60V/6A/150W(PSR 60-6)
寬范圍(Vxl)操作功能：(Multi-Range Operation Function)
分辨率:1mV/1mA
面板鎖定功能
主/從控制功能(串聯/井聯)(PSR 36-7)

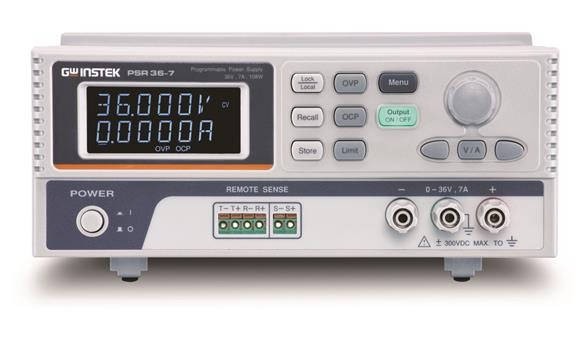

PSR 系列可編程直流電源， 共包含兩款機種：分別是PSR 36-7(36V/7A/108W)、PSR 60-6(60V/6A/150W)。 此系列具有傳統線性電源的低噪聲輸出、 快速暫態響應特性，同時具備開關式電源的輕量化、體積小、效率高等特性。
PSR 系列是一款寬范圍操作的電源, 可讓用戶在額定功率內任意調整電壓與電流, 此功能可讓用戶根據最大輸出功率，自行調整電壓與電流的設定，發揮百分之百的功率輸出。 若需要更大的電壓 / 電流輸出, 可以通過連接多臺PSR 來擴大電壓與電流的輸出。 PSR36-7 最多可同時連接7臺 提供最大電壓252V與電流49A輸出。
PSR 提供序列式輸出編輯功能 此功能可根據用戶自定義波形, 由用戶任意編輯, 并設定各步驟電壓上升或下降時間及電壓維持的時間, 在應用上更具彈性, 如序列式電源輸出,電子信號模擬測試..等

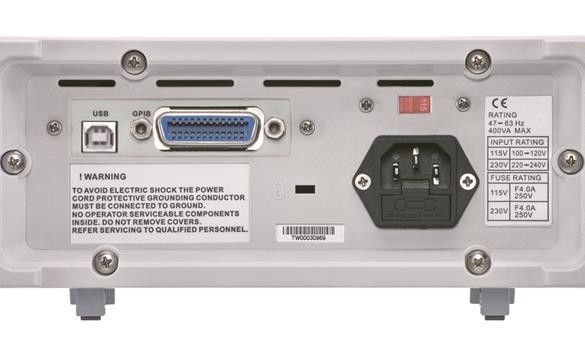

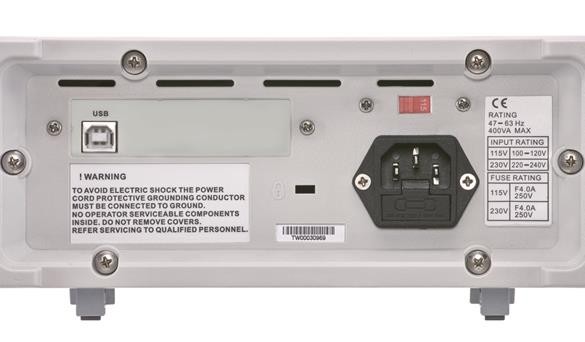

2U 高機身的 PSR 配備 USB 或 USB/GPIB 接口, 方便做遠程控制 其輕巧的體積與不到2.5公斤的重量 方便用戶提取或整合到系統中 適用于工程研發、車用電子零件測量及3C電子產品驅動電源測試使用。
快速選型
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSR 36-7 | 7A | 36V | 108W | 開關 | USB/GPIB |
| PSR 60-6 | 6A | 60V | 150W | 開關 | USB/GPIB |
| 詳細規格 | ||
| PSR 36-7 | PSR 60-6 | |
| 額定輸出 | ||
| 電壓 | 0 ~ 36V | 0 ~ 60V |
| 電流 | 0 ~ 7A | 0 ~ 6A |
| 功率 | 108W | 150W |
| 定電壓 (CV) | ||
| 負載調節率 | 0.01% + 2mV | 0.01% + 2mV |
| 電源調節率 | 0.01% + 2mV | 0.01% + 2mV |
| 定電流(CC) | ||
| 負載調節率 | 0.01%+ 250uA | 0.01%+ 250uA |
| 電源調節率 | 0.01%+ 250uA | 0.01%+ 250uA |
| 漣波& 雜訊 | ||
| 定電壓(峰值) | 2mVp-p | 3mVp-p |
| 定電壓(有效值) | 0.35mVrms | 0.5mVrms |
| 定電流(有效值) | 2mArms | 2mArms |
| 程控精準度 | ||
| 電壓 | 0.05%+10mV | 0.05%+10mV |
| 電流 | 0.2%+10mA | 0.2%+10mA |
| 回讀精準度 | ||
| 電壓 | 0.05%+5mV | 0.05%+5mV |
| 電流 | 0.15%+5mA | 0.15%+5mA |
| 反應時間 | ||
| 上升時間(滿載) | <40ms | <100ms |
| 上升時間(空載) | <20ms | <35ms |
| 下降時間(滿載) | <40ms | <50ms |
| 下降時間(空載) | <400ms | <500ms |
| 瞬態回復時間(負載變化從 50 到100%) | <30uSec | <50uSec |
| GPIB命令詢問 | <20ms | <20ms |
| 程控與量測解析度 (By PC Remote Control Mode) | ||
| 電壓 | 1mV | 1mV |
| 電流 | 0.1mA | 0.21mA |
| 程控與量測解析度 (By Front Panel) | ||
| 電壓 | 1mV | 10mV |
| 電流 | 0.1mA | 1mA |
| 程控與量測解析度 (By Analog Programming Interface) | ||
| 電壓 | 1mV | 1mV |
| 電流 | 0.21mA | 1mA |
| 串并聯連接 | ||
| 并聯 | 最多7臺，包含Master | NA |
| 串聯 | 最多7臺，包含Master | NA |
| 保護功能 | ||
| 過電壓保護 | YES | YES |
| 過電流保謢 | YES | YES |
| 過溫度保護 | YES | YES |
| 環境特性 | ||
| 操作溫度 | 0℃ to 40℃ | |
| 儲存溫度 | -40℃ to 70℃ | |
| 操作濕度 | Maximum relative humidity 80% for temperature up to 35℃ | |
| 溫度系數 | ||
| 電壓 | 0.01%+3mV | 0.01%+10mV |
| 電流 | 0.02%+3mA | 0.02%+3mA |
| 其它 | ||
| 類比控制 | Yes | |
| 界面 | USB & GPIB | |
| 輸入電源 | 100V - 120V (115V Range)/220V - 240V (230V Range), 47~63Hz | |
| 尺寸&重量 | 220(W) x 88(H) x 303.9(D)mm; Approx. 2.5kg | |
