一次可擴展一個模塊。
設計獨特，模塊可放入相連的模塊基座。
模塊基座可確保連接 (支持滑鎖和螺絲固定)
可從前面板插拔模塊，便于維護。

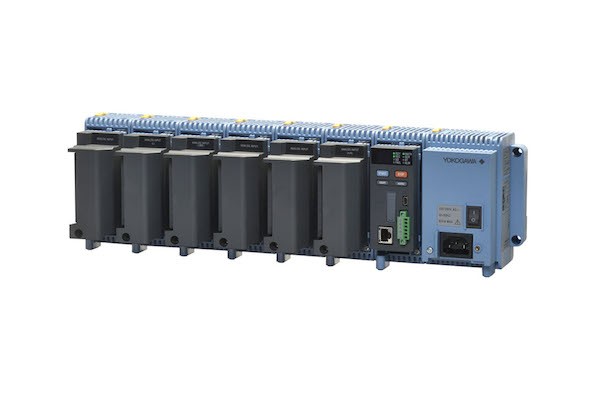

GM10是橫河電機（Yokogawa）SMARTDAC+ 數據采集系統和控制產品系的最新研發產品。SMARTDAC + 是數據采集和控制的一種全新方式，以人性化、簡便的操作為設計重點。通過智能架構，GM10實現了數據采集系統的可擴展化。

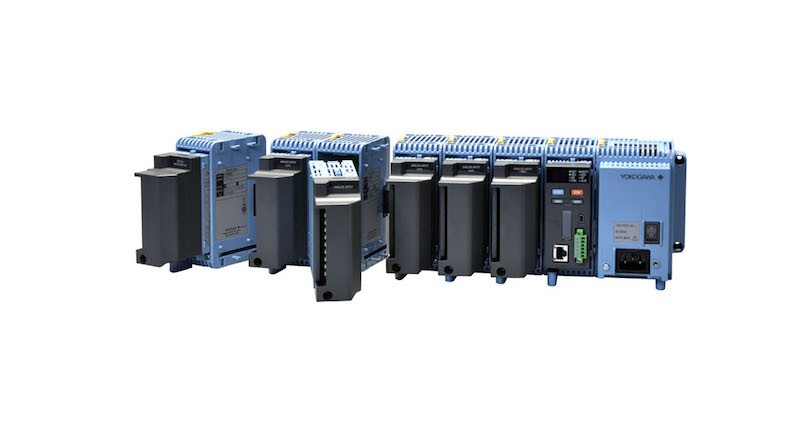

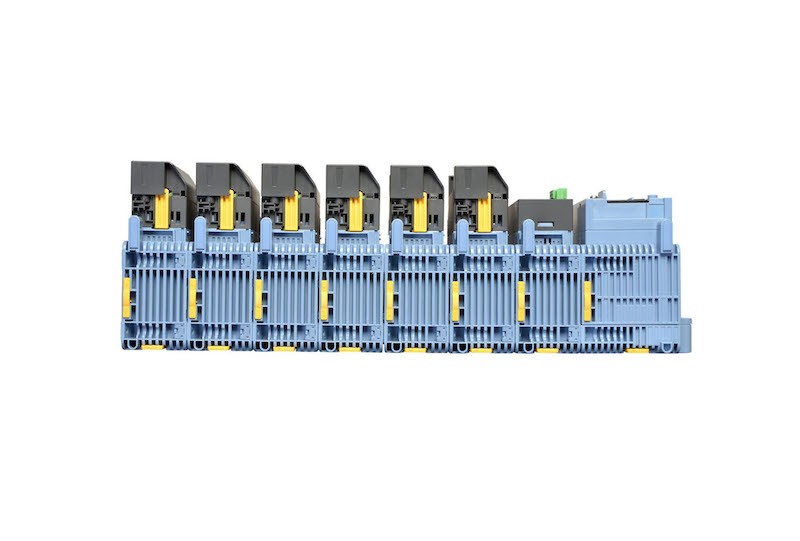

實現了可擴展的數據采集系統
自由增加通道數
YOKOGAWA專有模塊構造 (專利申請中)
一次可擴展一個模塊。

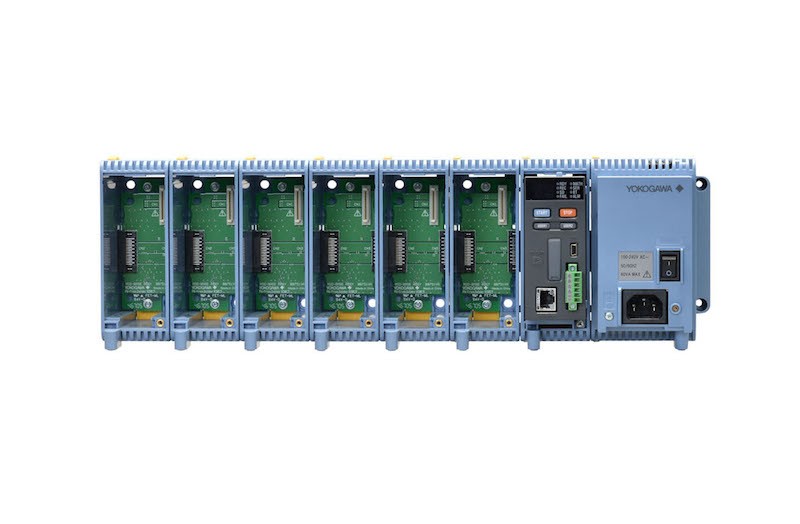

設計獨特，模塊可放入相連的模塊基座。
模塊基座可確保連接 (支持滑鎖和螺絲固定)
可從前面板插拔模塊，便于維護。

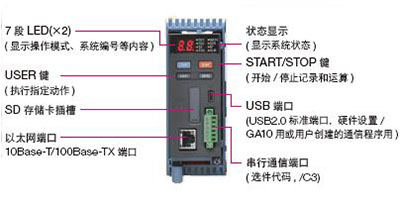

數據采集模塊各部件的名稱
標配測量通道多達100 個(單臺配置)

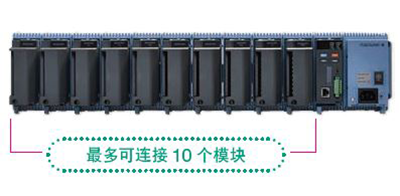

一個數據采集模塊(GM10) 最多可連接10個 I/O 模塊

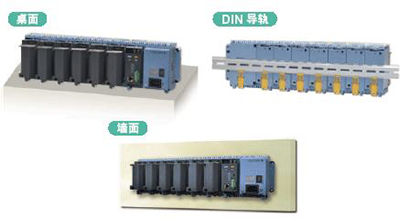

安裝場所不限
可安裝在桌面、DIN 導軌或墻上。
可選多種 I/O 模塊
可根據應用需求選擇模塊。 可提供抗噪聲、電磁繼電器型模塊。 所有模塊均配置可拆卸端子塊，接線方便。 與 SMARTDAC+ 系列產品使用的模塊相同。
型號 | 產品名稱 | 測量/應用 | 通道數 |
| GX90XA-10-U2 | 模擬輸入模塊 | DC 電壓、熱電偶、RTD、接點(半導體繼電器掃描型) | 10 |
| GX90XA-10-L1 | DC 電壓、熱電偶、接點(低耐壓型) | 10 | |
| GX90XA-10-T1 | DC 電壓、熱電偶、接點(電磁繼電器掃描型) | 10 | |
| GX90XA-10-C1 | DC 電流(mA) | 10 | |
| GX90XD | 數字輸入模塊 | 遠程控制輸入、操作記錄或脈沖輸入 | 16 |
| GX90YD | 數字輸出模塊 | 報警輸出 | 6 |
| GX90WD | 數字輸入 / 輸出模塊 | 遠程控制輸入、操作記錄或脈沖輸入 / 報警輸出 | DI:8/DO:6 |
模擬輸入模塊的掃描間隔和測量類型
類型 | 通道數 | 掃描間隔 （最短） | 掃描器 | TC | RTD | DCV | DI | mA | 用途 |
| 通用 (-U2) | 10 | 100ms | SSR | √ | √ | √ | √ | 通用 | |
| 低耐壓繼電器(-L1) | 10 | 500ms | SSR | √ | √ | √ | 中等價位 | ||
| 電磁繼電器 (-T1) | 10 | 1s | Relay | √ | √ | √ | 抗噪聲 | ||
| DC 電流輸入 (-C1) | 10 | 100ms | SSR | √ | 僅限mA |
內存和最大輸入/輸出通道數
類型 | 內存 | 最大輸入/輸出通道數 | |
| GM10-1 | 500 MB | 單臺配置 | 0 to 100 |
| 多臺配置 | 0 to 100 | ||
| GM10-2 | 1.2 GB | 單臺配置 | 0 to 100 |
| 多臺配置 | 0 to 420 | ||
輸入類型 | 測量精度* (典型值) | |
| DCV | 20 mV | ±(讀數的0.01% + 5μV) |
| 6 V (1-5V) | ±(讀數的0.01% + 2mV) | |
| TC | R | ±1.1 °C |
| K (-200 to 500 °C) | ±0.2 °C 但 -200.0 to 0.0°C: ±(讀數的0.15% + 0.2 °C) | |
| T | ±0.2 °C 但 -200.0 to 0.0°C: ±(讀數的0.10% + 0.2 °C) | |
| RTD | Pt100 | ±(讀數的 0.02% + 0.2 °C) |
| Pt100 (高分辨率) | ±(讀數的 0.02% + 0.16 °C) | |
因考慮到產品部件和調整測試設備的差異，第11 頁規格中注明的測量精度包含誤差量。左表是從儀器出廠時的精度測試數據計算得到的實際值。
* 基本操作條件: 23±2 °C, 55±10% RH, 電源電壓 90-132, 180-264 VAC, 電源頻率 50/60 Hz ±1%以內;預熱 30 分鐘以上、不存在振動或其他影響性能的因素。

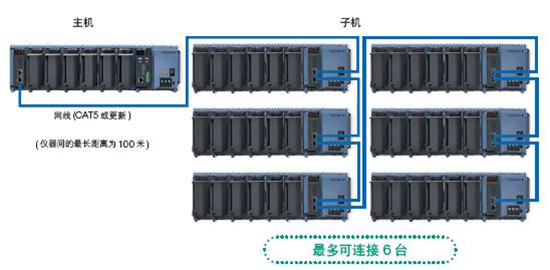

通過多臺配置擴展通道數，可測量多達420 通道(實際輸入)
通過擴展模塊(GX90EX) 可擴展到420 通道。(GM10-2)
在GM10-2 大存儲機型上，包括運算通道和通信通道在內，記錄通道最多可達1000 個。
用以太網線連接各儀器，可進行分散安裝。
分散安裝可縮短布線長度
測量對象(現場) 與數據記錄儀分開安裝時，可以將子機安裝在測量現場用來監視數據，從而省去長距離連接熱電偶等信號線的麻煩。
提供無縫的數據傳輸環境

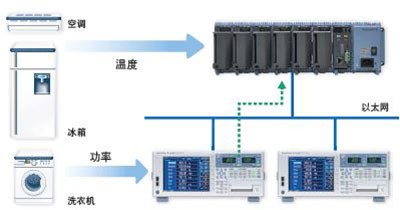

功率測量儀器的數據采集(選件代碼/E2 和/MC)
GM 可高精度采集由功率測量儀器(WT 系列、功率分析儀) 測得的數值數據，并與GM 的測量數據一起進行記錄。
因?yàn)榭赏瑫r(shí)記錄設備的功耗、溫度等數據，所以GM 是性能評價測試的理想工具。
可連接的機型：WT300/WT500/WT1800
最大連接臺數：16

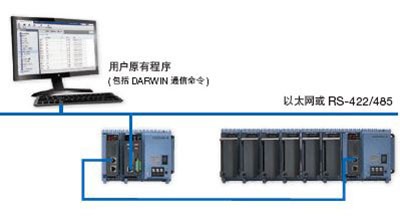

搭載能與 DARWIN 數據采集單元兼容的通信功能
GM 支持 DARWIN 通信命令。
DARWIN 使用的通信程序在GM 上也能用。
可以從現有 DARWIN 單元順利置換過來。
詳情咨詢上海橫河國際貿易有限公司的技術工程師。
CENTUM/STARDOM 通信包
CENTUM: LFS2432, DARWIN/DAQSTATION
DARWIN/DAQSTATION 通信包 (ALE111 [Ethernet]用)
STARDOM: NT365AJ DARWIN 連接包
各種便攜的網絡功能
支持各種網絡功能
由 DHCP 自動設置網絡
SNTP 對時
發送郵件
通過 SSL 通信提高網絡安全性
安全地收發用戶數據。
FTP 數據傳輸
通過FTP 客戶端/ 服務器功能， 可輕松共享和管理中央文件服務器的數據。

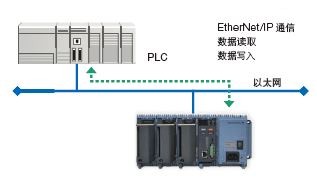

EtherNet/IP 功能
GM 支持 EtherNet/IP 服務器功能。
可從PLC等設備訪問GM，加載測量/運算通道或?qū)懭胪ㄐ泡斎胪ǖ?.
*需要通信通道功能( 選件代碼/MC)。

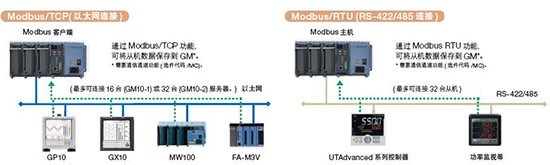

Modbus/TCP 功能和 Modbus/RTU 功能
GM 既支持用于以太網通信的Modbus TCP/IP 客戶端和服務器模式， 也支持用于串行通信的Modbus RTU 主從機模式(可選)。
切實保存記錄數據
支持長時間、多通道記錄。測量數據總是保存在內存中，并可定期傳輸?shù)酵獠看鎯?chǔ)介質。利用 FTP 客戶端功能將數據發送到服務器可實現冗余。即使在突然斷電的情況下也可安全保存測量數據。
大概采樣時間
| 記錄通道數 | 記錄通道數總采樣時間 |
| 30 | 約71天 |
| 100 | 約23天 |
| 300 | 約7天 |
內存1.2 GB，記錄周期 1 sec.
測量數據的文件類型
測量數據可保存為可編輯的文本文件或安全性高的二進制文件。

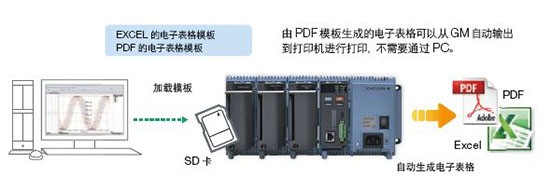

報告模板功能(選件代碼/MT)
此功能可自動創建PDF 或EXCEL 格式的電子表格。
根據主機加載的模板創建電子表格。 可用 EXCEL 和 PDF 模板。 PDF 電子表格模板可由報告模板生成程序進行創建。
自動生成的電子表格(PDF 或Excel) 可定期保存到外部存儲介質(SD 卡)。也可以用 FTP 進行數據傳輸。
支持21 CFR Part 11 規定(待定; 附加規格)
GM 支持美國 FDA 21 CFR Part 11 規定。
