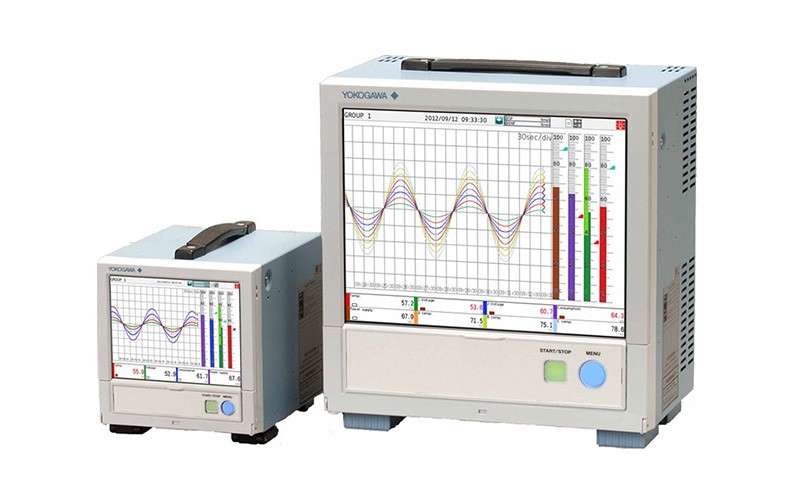

橫河公司(Yokogawa)GP10/GP20便攜式無紙記錄儀可以實現更高的清晰度、更好的智能化、更強的訪問性,讓測量、顯示和處理數據變得更加輕松;本頁介紹GP10/GP20便攜式無紙記錄儀的功能、型號、參數等相關信息。在復雜多變的測試環境中,只有強大的智能化測試系統才能滿足復雜的測試需求。SmartDag+TM是一個全新的數據采集和控制方法,設計獨特之處在于系統的智能化以及簡單的觸摸式操作。
提供流暢熟悉的人性化用戶界面

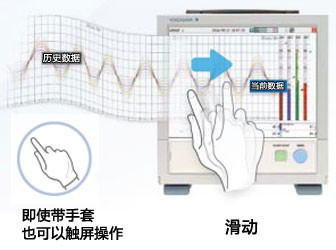

觀測:歷史趨勢的無縫顯示
測量過程中可以滑動或拖動顯示數據,實現歷史趨勢的無縫顯示。從而使用戶界面更加直觀,易于操作。
豐富的顯示功能
強大的數據搜索功能
狀態指示燈功能
● 時間軸縮放● 移動刻度以查看細節
[專利申請中]

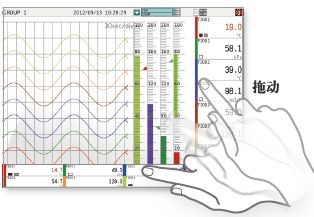

拖動刻度,顯示相應的數字值。
可以插入指定的BMP圖片,對刻度進行自定義。
● 改變數值的位置
通過上下左右拖動數值顯示部分,可以更改數值位置。

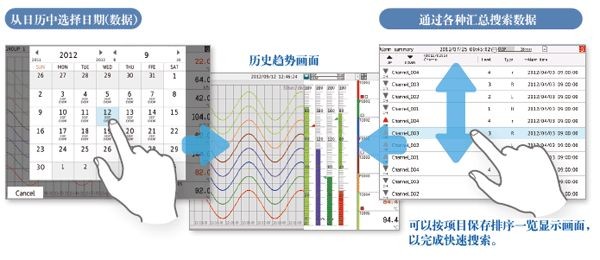

● 強大的搜索功能
通過日歷和一覽畫面等豐富的顯示功能,可輕松找到想要的數據。

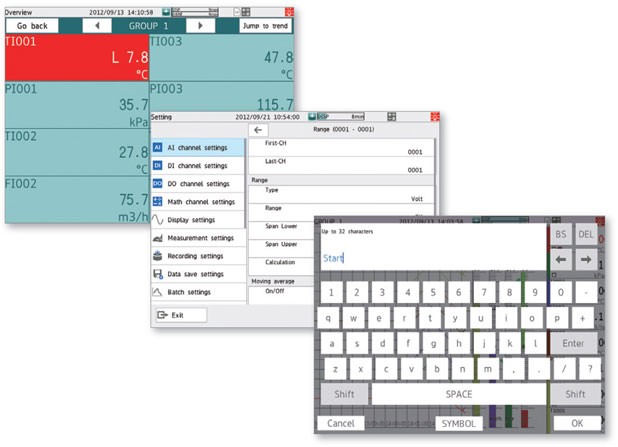

互動:觸屏式操作、手寫輸入等

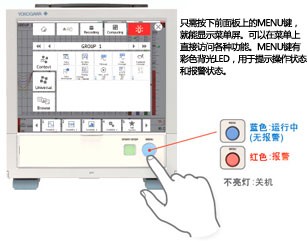

● 一鍵即可顯示菜單● 像PC機一樣連接鼠標和鍵盤
● 手寫輸入信息

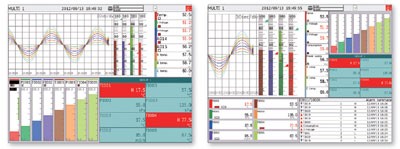

● 利用多屏顯示監視多個畫面
可以用附帶的手寫筆或指尖在波形區域畫圖或輸入文字,甚至可以選擇顏色和線的粗細??蓪@示分割為2~6個部分分別排列在屏幕上,這2~6個部分都有9種格式可供選擇,最多可保存20個分屏畫面。 多屏顯示僅適用于GP20。
● 人性化用戶界面
設計中的人性化體現在屏幕顏色和按鈕大小等方面,屏幕間切換更方便,這一設計帶來了直觀、簡單的用戶體驗。菜單屏是透明的,輸入設置的同時還可以看到已輸入的數據。
豐富的網絡功能和軟件
Web應用使GP與PC系統實現無縫對接
通過網絡瀏覽器(Internet Explorer 6/8)可以實時監視和改變?cè)O(shè)置。無需使用專用軟件便可建立起遠程實時監視系統,設置簡單、成本低廉。正如在GP主機畫面上那樣,網絡瀏覽器也可以分屏顯示多 個監視畫面,甚至還可以為監視畫面創建“我的收藏”進行保存。使用滾動條滾動趨勢波形時,可以無斷點確認過去趨勢和當前趨勢。 當采樣間隔為1秒時,可以顯示1個小時內的歷史趨勢。

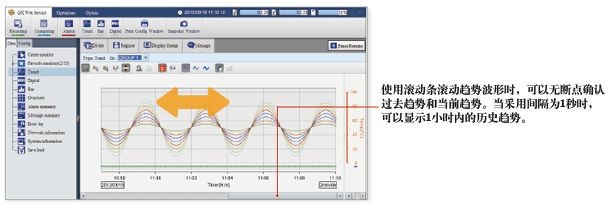

● 實時監視畫面(趨勢)
● 設置畫面(AI通道)
標準軟件
● 通用瀏覽器
保存在GP的數據文件或者從FTP等傳輸?shù)轿募?wù)器的數據文件可以用瀏覽器(Viewer)打開,然后顯示或打印。 可以對某個區間的指定數據進行統計運算,并將其轉換成ASCII、Excel等格式。
● 離線設置軟件

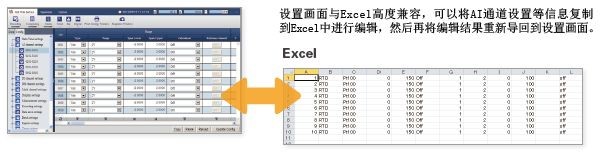

在PC上輸入各種設置,然后將這些設置保存到硬盤或者傳輸?shù)紾P。因?yàn)槭褂玫氖蔷W(wǎng)絡瀏覽器,所以操作跟 Web 應用類似。
● 可支持的操作系統
Windows XP、Windows Vista、Windows 7
請從以下網址下載最新版軟件:www.smartdacplus.com/software/en/
報告輸出功能和打印輸出功能
● 打印輸出功能
可以直接從GP打印報告和快照,而無需通過PC。
● 創建報告功能
針對每種報告文件,可以按照指定格式創建相應的PDF文件。

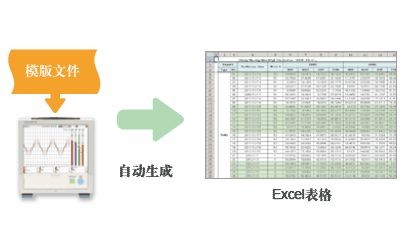

● EXCEL表格模版功能
使用EXCEL表格模版功能可以自動生成報告文件。兼容EXCEL表格意味著可以大大節省報告的制作時間。
主要網絡功能

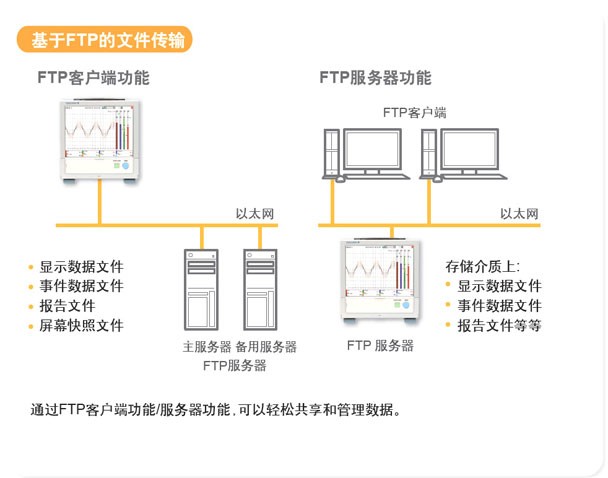

● 基于FTP的文件傳

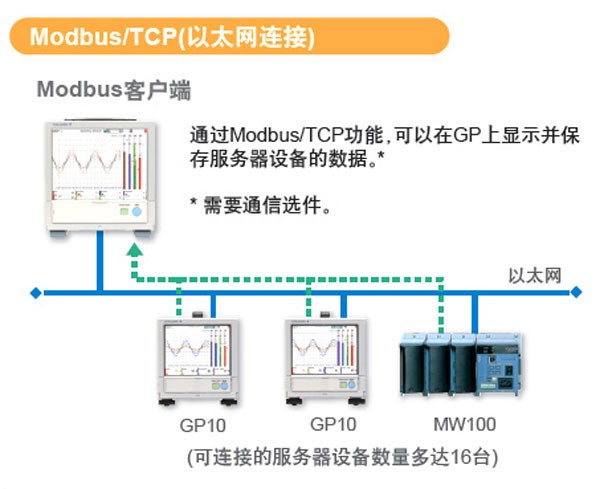

● Modbus/TCP(以太網連接)
● Modbus RTU(RS-422A/485連接)
