關鍵特性超級高帶寬性能· 高達65GHz帶寬

　　· 在36GHz帶寬下高達80個通道運行

　　· 高達160GS/s采樣率

　　· 高達1024 Mpts/Ch存儲深度

　　· 50fsrmb 采樣時鐘

　　· 通道間抖動 130fsrms

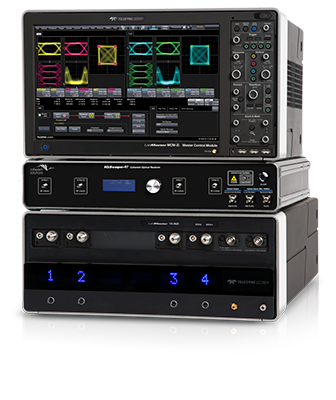

　　LabMaster 10Zi模塊化示波器系統重新定義了示波器性能

　　· 多個通道同時工作在最高帶寬

　　· 40個通道同時工作在65, 60 or 50 GHz

　　· 80個通道同時工作在36, 30, or 25 GHz

　　帶寬和通道數可以靈活升級

　　可以精準同步多個采集模塊(通道間的抖動為130fsrms)

　　服務器級別的CPU(有效時鐘33.6 GHz，高達192GB內存)

　　超級高穩定的時鐘(50fsrmb)

　　4.9 ps (20-80%) 上升時間

　　14.1 Gb/s硬件串行觸發

　　LabMaster 10Zi使用新一代8HP SiGe工藝芯片組在通道同步架構下生產全球最高帶寬示波器，4個通道可以同時工作在36GHz，在使用到DBI技術時，帶寬可以提高到幾乎翻倍的65GHz，采樣率為160GS/s，性能超乎尋常。

　　LabMaster系列示波器有其根本性的優勢----模塊化，可升級，非常靈活，可以實現傳統示波器的所有功能操作。LabMaster 10Zi示波器可以配置成多個高達65GHz帶寬，可以克服技術和測試的障礙。

　　力科的通道同步架構保證了采集模塊間的精確同步，該架構也通過一個10GHz的實質和觸發電路保證了多個通道間的精確同步。在該系統中無需使用外部時鐘，這樣多個觸發電路引起的觸發抖動也就不會產生。通道間的抖動低達130fsrms。同步特性和傳統的一臺示波器是一樣的，而所采集的波形和分析結果都會同時顯示在示波器屏幕上。

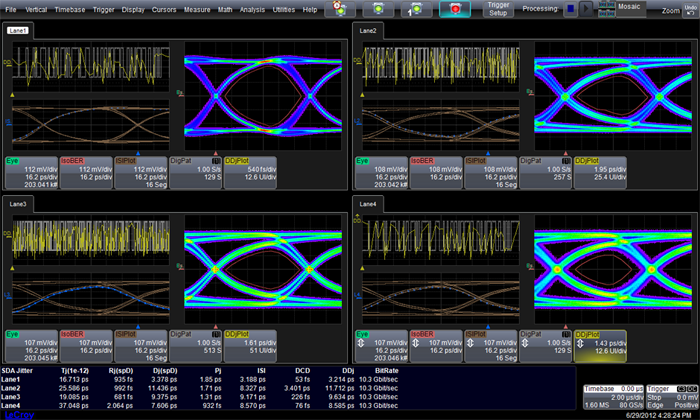

　　LabMaster 10Zi可以很好支持目前在發展的10-12Gb/s信號技術，如40/100 GBASE-R以太網和12G SAS，通過4個(甚至更多)通道提供80GS/s采樣率和36GHz帶寬實現測試。超高速技術，如CEI-25/28, CEI-56和相干光調制通信系統(DP-QPSK, 16-QAM, MIMO, Few-Mode Fiber)可以通過業界最高的65GHz帶寬和多個通道實現測試。力科出品的SDAIII-CompleteLinQ串行數據和串話分析軟件包可以實現更多的測試能力，來支持同步多路眼圖，抖動，垂直噪聲和串話分析。

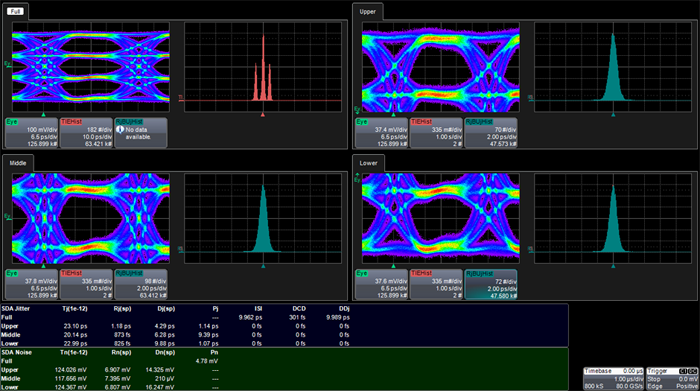

　　搭載新的PAM4信號分析軟件，能夠?qū)AM4信號的所有三個眼圖，抖動以及噪聲進行測量，是設計下一代電和光鏈路以通過利用PAM4信號尋求速率翻倍的工程師所需要的。
