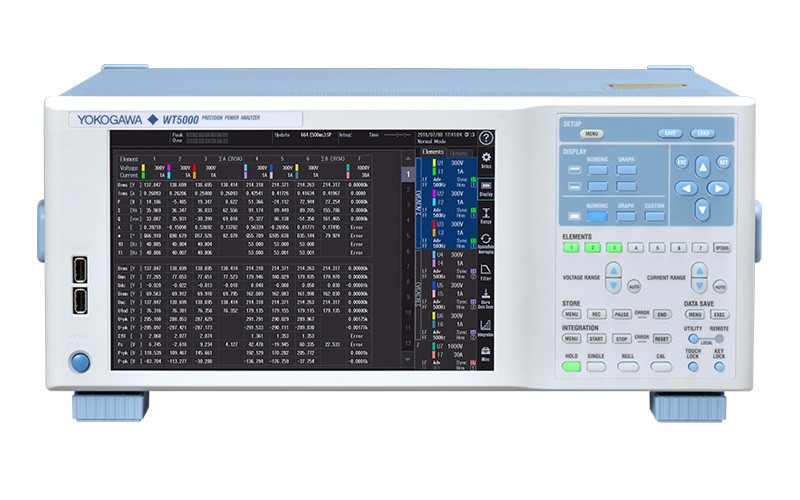

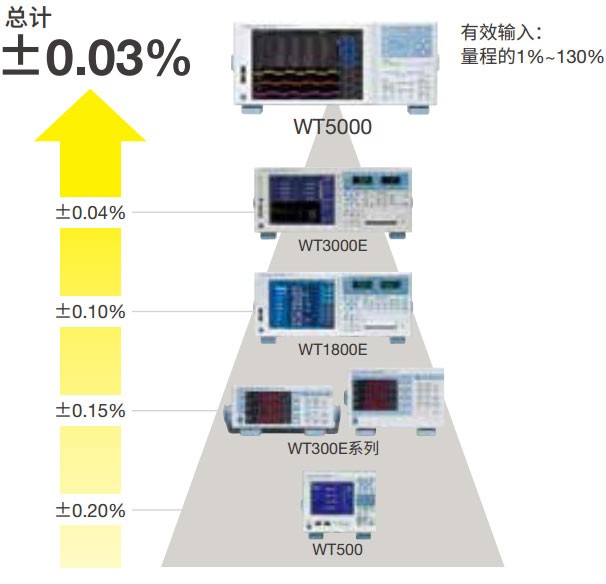

無與倫比的精確度

WT5000作為世界上精度最高的精度功率分析儀，確?；揪葹椤?.03%，且在選定電壓和電流量程的1%~130%范圍都能夠保證精度。 WT5000最小化了低功率因數的影響(視在功率的0.02%)，也能精確測量較大的相移與頻率。

• 交流功率精度：讀數的0.01%+量程的0.02%

• 直流功率精度：讀數的0.02%+量程的0.05%

• 10 MS/s 18 bit ADC

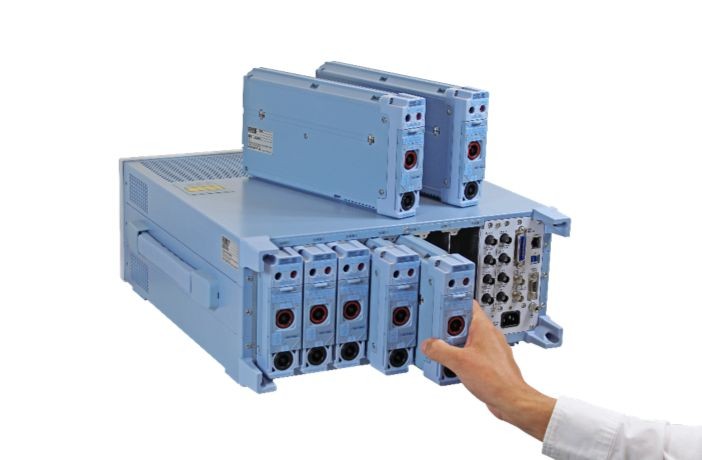

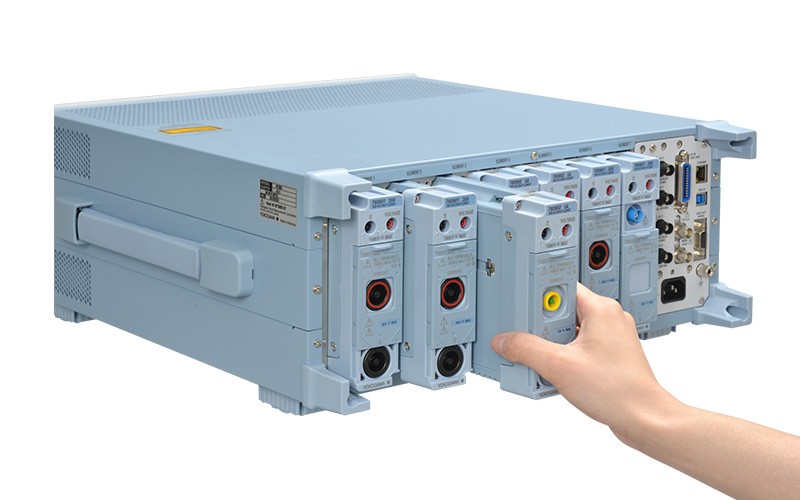

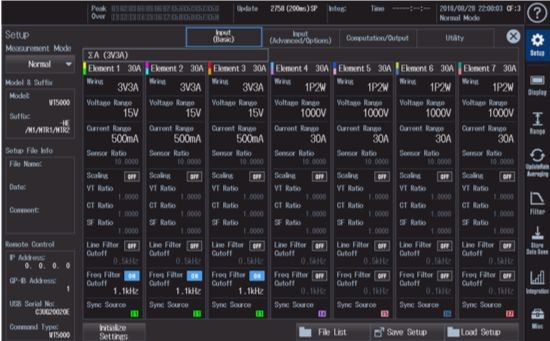

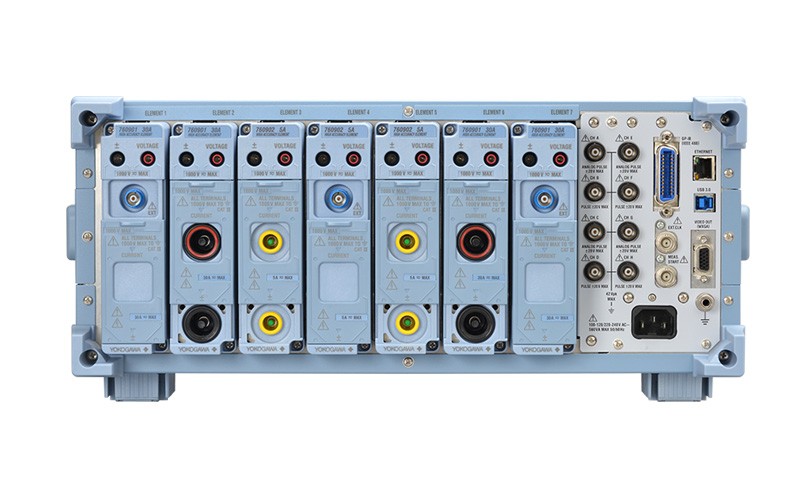

多通道測量

測量支持多達7個不同的功率相，采樣速率達到10MS/s（18bit）。 10.1英寸的WXGA顯示器具有高分辨率，允許多達7組的分屏波形顯示，能顯示多至12頁測量參數，是效率測試的理想之選，適用于變頻器驅動的電機、可再生能源技術以及諸如泵、風扇和電動車輛之類的牽引測量。測量數據還會即時以矢量格式或趨勢圖顯示。

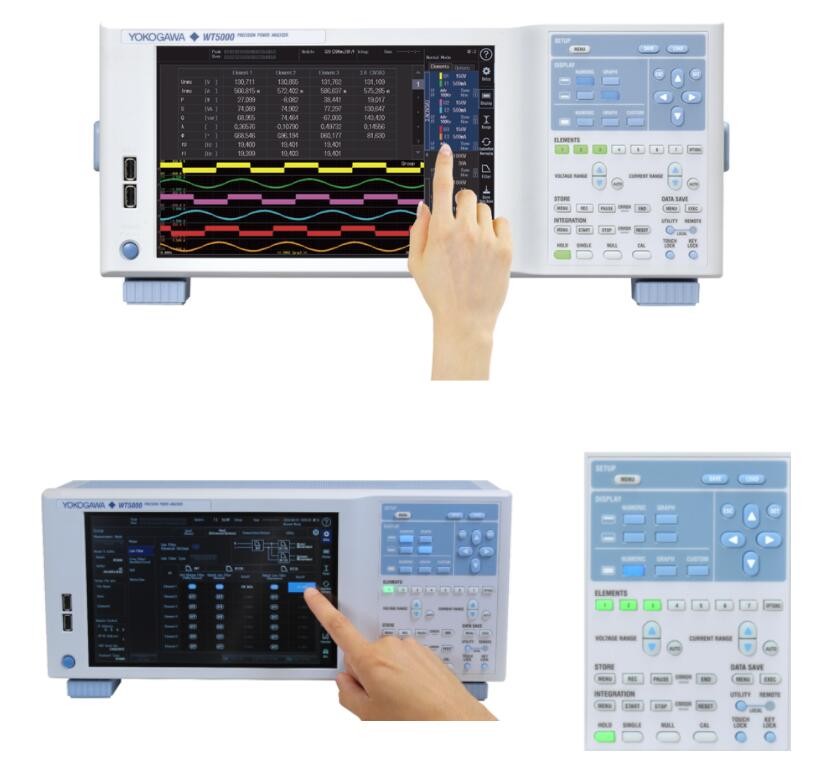

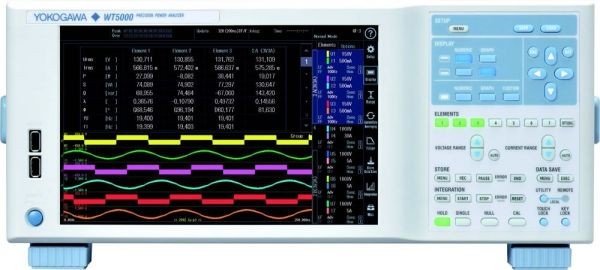

直觀的操作

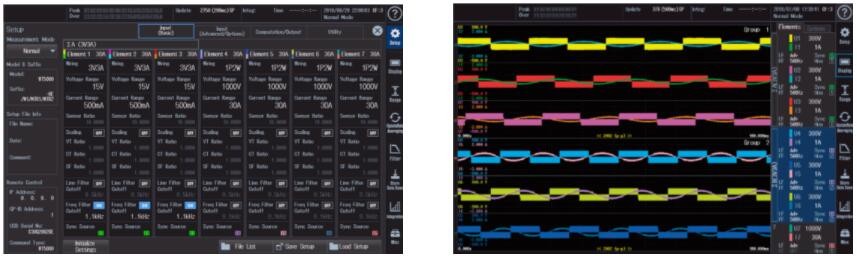

WT5000支持獨立的觸屏和硬件按鍵操作，流暢直觀的體驗讓連接、配置和測量比以往更簡單。 10.1英寸的WXGA觸屏即使在電機和變頻器等高噪音環境中依然保持優秀的抗干擾能力。


高級濾波

除了低通頻率濾波器和線路濾波器， WT5000還具備高級濾波功能，提供前所未有的控制來精確分析最復雜的波形。

• 同步源濾波器：與過零點同步方式不同，用戶可以選擇同步源信號的任意點。

• 增強的頻率濾波器：允許用戶同時測量基波和開關頻率，而不會影響其他參數。

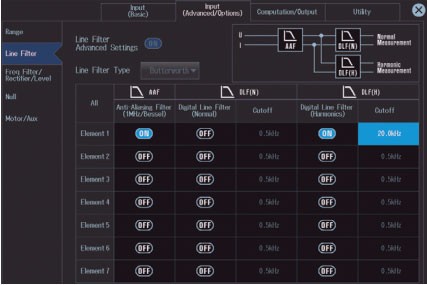

• 數字并行濾波器：一個高頻抗混疊濾波器和兩個獨立的線路濾波器協力確保正常測量和諧波測量的精確度，并且不會導致寬帶和諧波測量混疊。用戶能夠限制諧波次數，消除低帶寬測量的衰減。

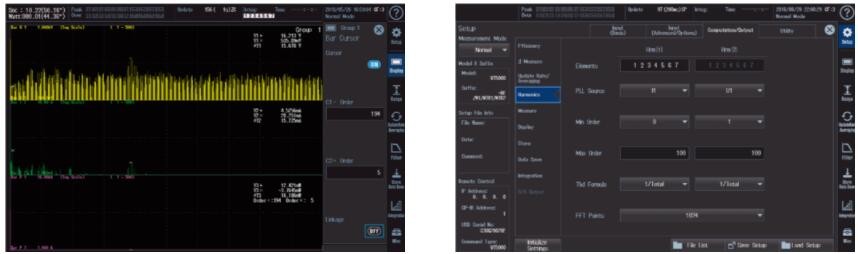

先進的諧波分析

評估和對比變頻器、電機或功率調節器高達500次的輸入輸出諧波。 WT5000讓用戶不僅能同時測量諧波和功率，還能對比來自兩個不同輸入源的諧波。

由于采用了具備數字并行通路技術的抗混疊功能和線路濾波器，可以同時對寬頻成分和窄頻成分進行功率分析，所以最大程度地降低了噪音和混疊的影響。

用戶自定義的觸發和運算

根據應用需求定義和使用事件觸發及自定義運算。事件觸發功能允許用戶設置限值，捕獲特定功率、電流或其他參數限值內或限值外的讀數。用戶還可以定義和使用多達20條不同的表達式，進行自定義運算。滿足觸發條件的數據可被存儲、打印或另存到USB存儲設備。


用戶自定義功能

電動汽車開發

概述

電動汽車總充電量的16%~18%隨著電力驅動系統損耗而消耗。因此，電動汽車和混合動力汽車生產商需要準確評估電機和控制器，從而取得更高的精度和效率。此外，對控制器波形進行準確分析而不受開關噪聲的干擾，是評價電機驅動電路的關鍵。

關鍵要求

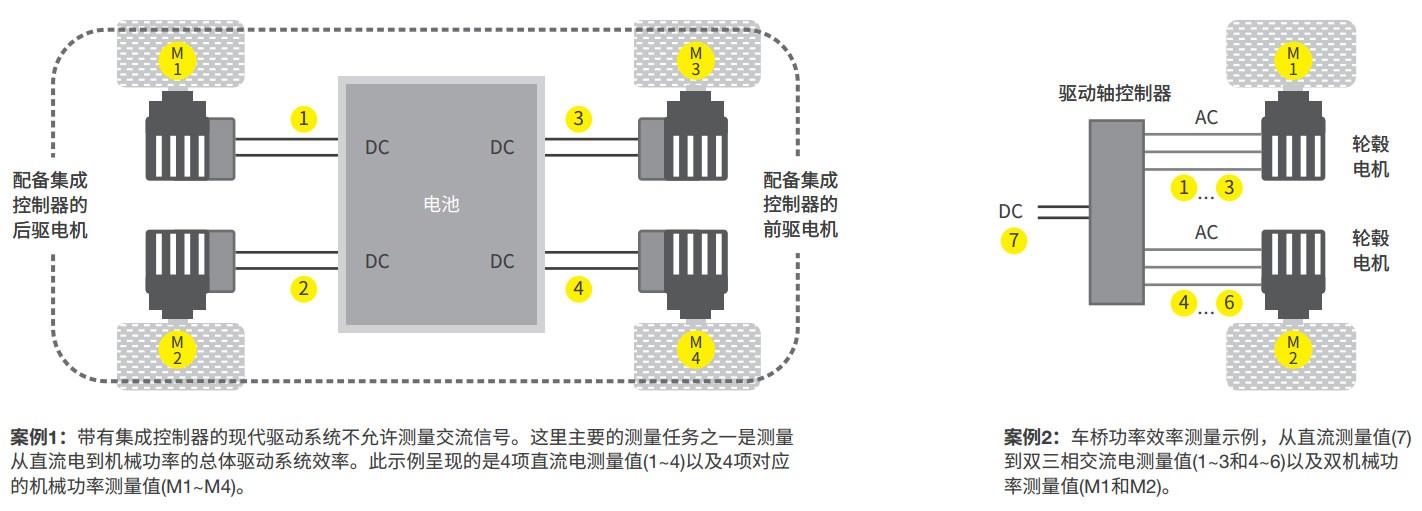

從電池、控制器到電機的多相測量

電機特性的評價，包括扭矩、轉速、轉向、滑差和電角度等

電池充電和放電特性

不同轉速下控制器信號的諧波分析

WT5000的優勢

WT5000借助高準確性、多通道功率測量、多達4臺電機的評價以及諧波對比能力，幫助汽車工程師提升轉換效率、縮短充電時間、改善行駛里程。

確保多通道測量的準確性

實現同時測量電壓、電流、功率、扭矩、轉速、電角度和機械功率。

電機評價和機械效率

基于轉速或扭矩傳感器的模擬/脈沖輸入測量電機的轉速、扭矩和輸出(機械功率)。單臺WT5000可以用于同時同步測量多達4臺電機。

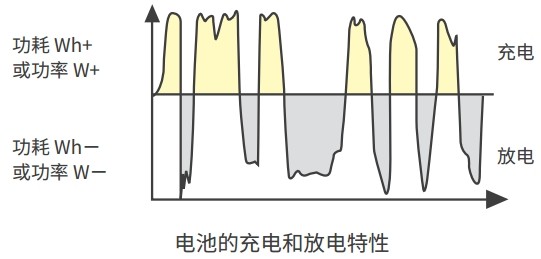

電池充電和放電特性

對能量瞬時正值和負值的積分能夠評價電池的充電和放電特性。

諧波分析和對比

即使處于低轉速下， WT5000依然具備測量高達500次諧波

的能力，無需外部采樣時鐘，即可支持諧波分析。

可再生能源系統開發

概述

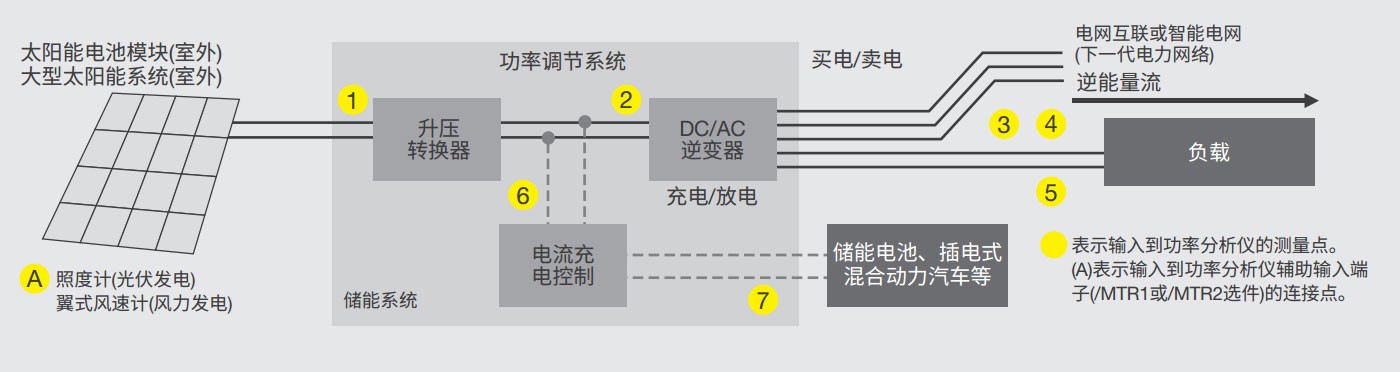

光伏電池模塊和風機產生的能源通過功率調節器由直流電轉化為交流電。對于提高整體能源系統的效率而言，最大程度地降低轉化過程中的損耗至關重要。

關鍵要求

基于升壓轉換器、逆變器和儲能電池的多相測量

最大功率點和瞬時峰值的評估

電網買電/賣電

電池充電和放電特性

不同發電機速度下逆變器信號的諧波分析

WT5000的優勢

WT5000在充電、放電、存儲和整體效率方面對精度的獨到見解，能夠幫助從事再生能源開發的工程師們提高轉化效率。

多通道功率測量

通過對升壓轉換器、逆變器和儲能電池的輸入和輸出同時進行測量，評估功率調節器的效率。 WT5000提供多達7個輸入單元的測量能力，支持1500VDC電壓測量，可部署在轉換器前后，是進行電壓、電流、功率和頻率(交流)、轉換器效率和充電效率測量的理想之選。

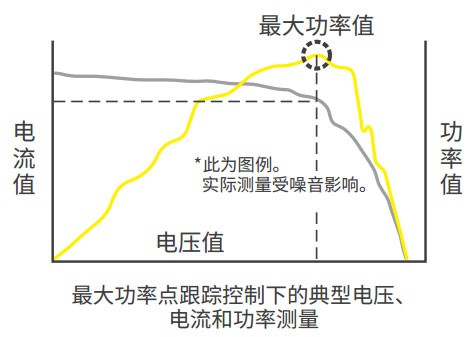

瞬時峰值功率

光伏發電中，最大功率點跟蹤(MPPT)控制器通過不斷變化電壓，能將太陽能電池板獲取的能源最大化。 WT5000不僅能測量電壓、電流和功率，還能分別測量出電壓、電流和功率的正峰值(+)和負峰值(-)。

買電/賣電和充/放電

WT5000提供電流積分、視在功率積分(WS)、無功功率積分(WQ)以及集成在買電/賣電和充電/放電模式下的有功功率積分。

諧波分析和對比

流入電力系統中的電壓波動和諧波歸因于反向功率流。諧波測量功能支持諧波成分的測量，能計算和顯示總諧波失真(THD)和諧波失真因數。

變頻器/電機驅動器

概述

近年來，電機驅動技術日漸復雜，純正弦波脈寬調制并不常見，愈發常見的情況是平均電壓與基波電壓波形差別巨大。

關鍵要求

從電池、變頻器到電機的多相測量

電機特性的評價，包括扭矩、轉速、轉向、滑差和電角度等

不同轉速下變頻器信號的諧波分析

WT5000的優勢

WT5000具有高準確性、多通道功率測量、電機評價和諧波對比功能，在電機和驅動器開發中幫助工程師們改進變頻器/電機驅動系統的功耗和轉化效率。

寬測量范圍內保障準確性

WT5000能夠保證，在50/60Hz條件下，在選定的電壓電流 量 程 的 1 % ~ 1 3 0 % 范 圍 內 ， 基 本 功 率 精 度 達 到±0.03%。同時測量升壓轉換器、變頻器和蓄電池的輸入與輸出。

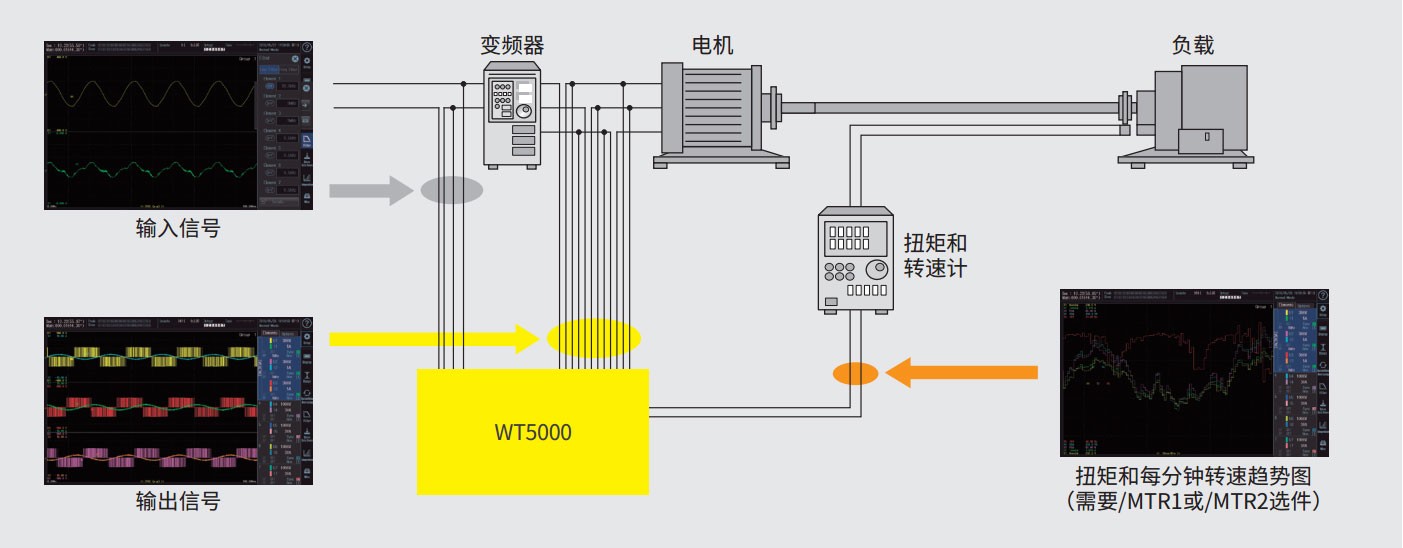

變頻器和電機效率

除了計算變頻器和電機(多達7路功率輸入)的功率轉換效率， WT5000還能基于轉速或扭矩傳感器的模擬/脈沖輸入來測量轉速、扭矩和輸出(機械功率)。

諧波分析和對比

即使處于低轉速下， WT5000依然具備測量高達500次諧波的能力，無需外部采樣時鐘，即可支持諧波分析。

磁特性測試

概述

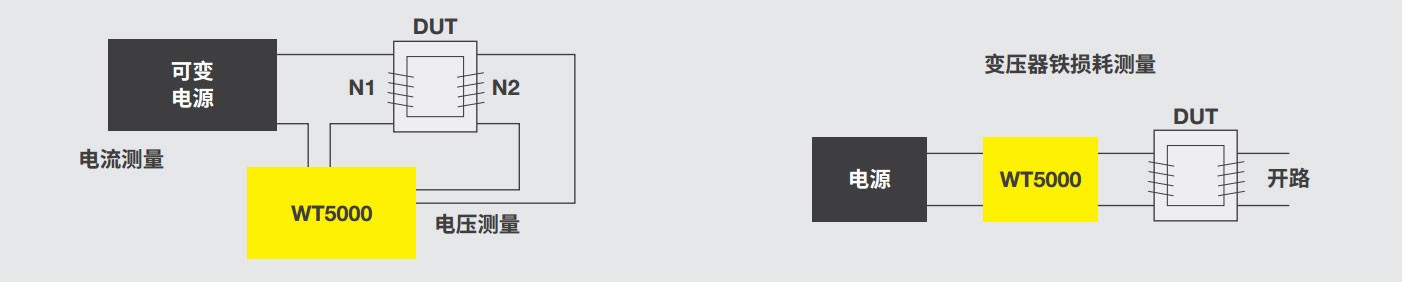

在變壓器或電抗器開發中， WT5000可用于在愛潑斯坦框架系統中評測磁性材料的特性。

關鍵需求：

需要以高精度測量主線圈電流和次線圈電壓。

需要低功率因數下的高精度測量。

磁通密度B和交流磁場H是測算鐵損耗的關鍵參數。

WT5000的優勢

最高等級的電壓、電流精度

WT5000提供最高的功率精度：

讀數的0.01%+量程的0.02%(50/60Hz)

低功率因數下的高精度測量

WT5000的功率因數影響：

S的0.02%(≥ 0.5A)

S的0.07%(≤ 200mA)

功率校準

概述

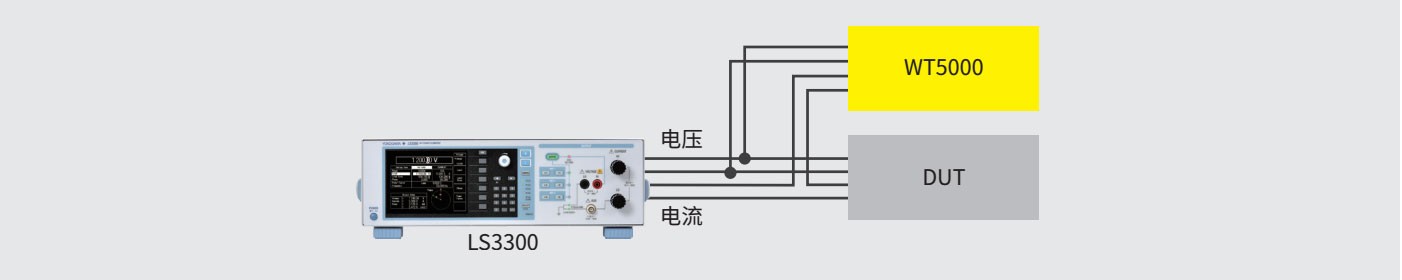

對于大量使用功率計的客戶而言， WT5000可用作WT300E系列和WT500等功率測量儀器進行周期性內部校準的參考標準。

關鍵需求：

功率測量儀器需要充分的功率精度。

功率因數可調節，保證低功率因數的準確性。

WT5000的優勢

最高功率精度

WT5000提供最高的功率精度：

讀數的0.01% + 量程的0.02%(50/60Hz)

低功率因數高度準確

WT5000的功率因數影響：

S的0.02%(≥ 0.5A)

S的0.07%(≤ 200mA)
