概述
應用背景：客戶做配料過程控制，需要測量桿秤在加料過程中的變化情況，且從中分析此過程中擾動情況來控制加料的進程。目前客戶沒有測量手段，只用臺式萬用表來測量應變片的輸出電壓。

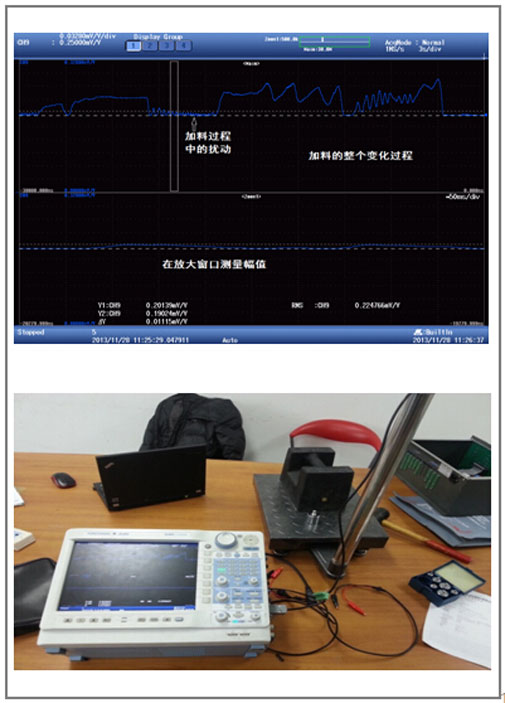

測試要求：客戶要求能看到桿秤加料應變的波形變化趨勢，且能測量出擾動的幅值。
操作要點：
客戶使用的是桿秤內置的應變計及橋頭，最終出口只有4根線，其中兩根是應變模塊701271給橋頭供電正負，2根是信號的輸出正負信號，只需把模塊的接頭定義和他們連接上即可。
看波形的過程中可以改變上下限，從而調整到最佳的波形觀測范圍。
產品優勢：
高達2GPts的內存和160G硬盤幫助客戶實現長時間的高速數據存儲
多達15種插拔模塊滿足客戶在各種場合的測試需求
內置濾波器的高精度的應變模塊幫助用戶識別微小應變信號且過濾干擾
縮放功能方便用光標測量擾動的幅值
