概述

客戶使用橫河示波器利用上位機控制做產品流水線測試，客戶在測試過程中經常發現顯示波形沒有到達設置的觸發條件但發生了觸發，并且在波形數據中也找不到符合觸發條件的數據點。因此客戶懷疑是我們的儀器有故障或者BUG。

誤觸發波形分析

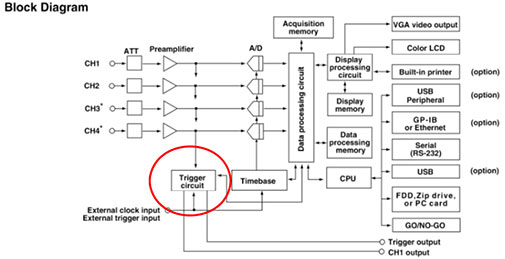

觸發比較電路為全帶寬，如果觸發源中含有高頻干擾或者毛刺類信號就會引起觸發。而A/D轉換后顯示的數字波形由于經過20Mhz的低通道濾波后，高頻干擾部分(觸發點)被濾掉，在無法在波形中顯示出來。

另外一種可能的情況是觸發比較電路中檢出了滿足觸發條件的高頻成分，但由于實時采樣率不夠，無法在波形顯示中顯現。

誤觸發波形分析及對策

開啟觸發源模擬濾波：

邊緣觸發設置菜單里設置 HF Rejection(15Khz) 和 Noise Rejection(1div)(如圖 edge source-filter)限制觸發源的高頻噪音。 通道內的帶寬限制off, 以便于捕獲顯示高頻噪音。

提高實時采樣率：

通過調高采集內存(初始為12.5K)建議調到1.25M，以提高實時采樣率，或者通過在采集菜單中設置采集模式為Envelope Mode也可以等效的提高采樣率(可以優先設置)。

設置更精確的觸發條件：

如果4個通道的信號有一定的關系(如CH1下降沿，CH4高電平)那就可以依據兩個以上的通道按邊沿條件設置復合觸發，以更多的條件限制誤觸發的發生。

利用運算通道：

對通道設置運算濾波，以運算濾波后的波形作為觸發源，可以避免高頻干擾造成的誤觸發。
