近年全球儲能行業持續快速增長，熱點從電池硬件逐漸轉移到儲能系統的組件，特別是光伏平衡系統(BOS)或儲能變流器（PCS），儲能系統在先進系統管理和電網方面的應用逐漸增加。
與常規電源相比，大規模儲能電站能夠適應負荷的快速變化，具有調峰、填谷、調頻、調相、事故備用等多種用途，同時還可以優化電源結構，實現綠色環保，達到電力系統的總體節能降耗，提高總體的經濟效益。其中的關鍵設備儲能變流器由DC/AC雙向變流器、控制單元等構成。PCS的主要功能是系統根據監控指令進行恒功率或恒流控制，給電池充電或放電。在工程應用中，PCS的功率不斷增大，電壓不斷提高，其測試也面臨著新的挑戰。

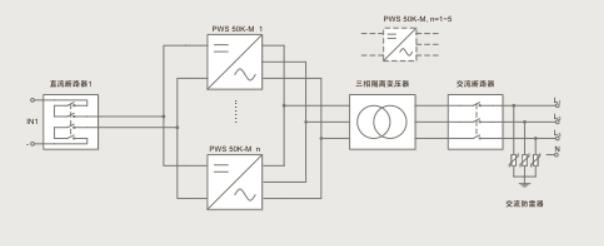

圖1儲能PCS典型結構
在有新能源電源的微網中，儲能系統的一個重要作用是平滑風電、太陽能等波動性電源的輸出，保證微網的穩定，減少對于外部電網的依賴及影響。除了DC-AC的結構以外，ITECH也為儲能系統DC-DC雙向變流器模塊提供測試解決方案。光儲系統結構原理如圖2：

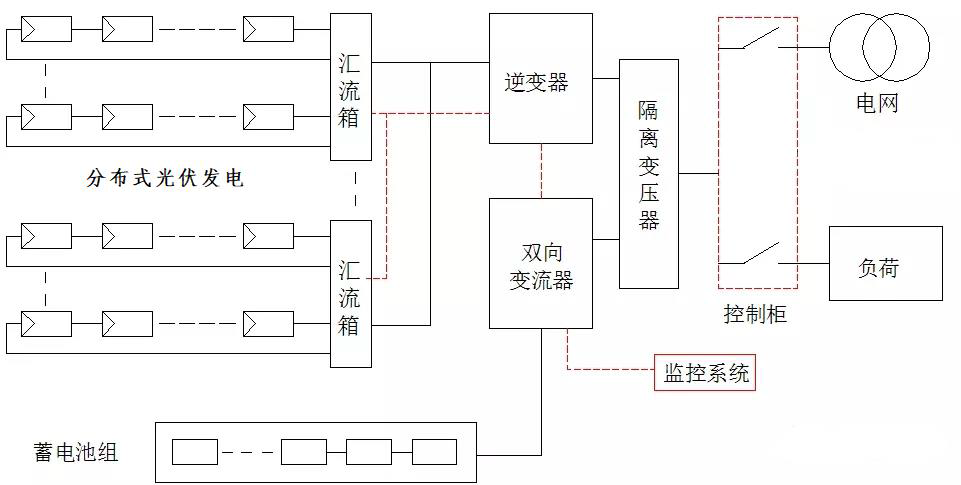

圖2光儲系統結構圖
某用戶研制的15KW雙向DC/DC單模組具有CC/CP輸出模式,在預充電、充電、放電狀態下通過上位機控制，具有不同的工作模式。

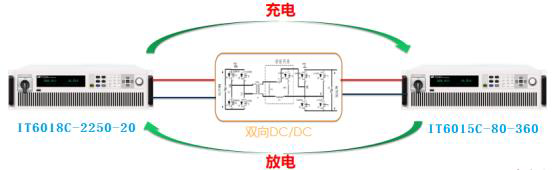

圖3雙向DC-DC變流器測試原理
用戶選購兩臺IT6000C接入雙向DC-DC兩端，進行充放電測試。以DUT CC模式工作為例。充電時：IT6000C設置為CV優先，DUT1500V輸入，48V低壓輸出。測試時IT6018C-2250-20作為輸入源設置1500V10A輸出,IT6015C-80-360作為負載設置CV=40V拉載。放電時：IT6018C-80-360設置60V作為輸入源，IT6018C-2250-20CV=1200V拉載。通過示波器抓取DUT在充放電切換過程中的波形可以看到：DUT從放電高速切換到充電的過程中，電流無過沖。

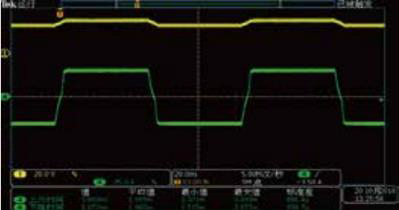

圖4IT6000C無縫切換效果
ITECH IT6000C系列內置USB/CAN/LAN/數字IO通訊接口，選配GPIB/模擬量&RS232，同時支持各種模式邊沿獨立設定，上升和下降時間可調、支持太陽能電池板I-V曲線模擬功能、還內置有20條標準汽車功率網用電壓曲線。在光伏、儲能、汽車動力電池等新能源大功率源載需求行業有很好的應用前景。
IT6000C雙向直流電源
