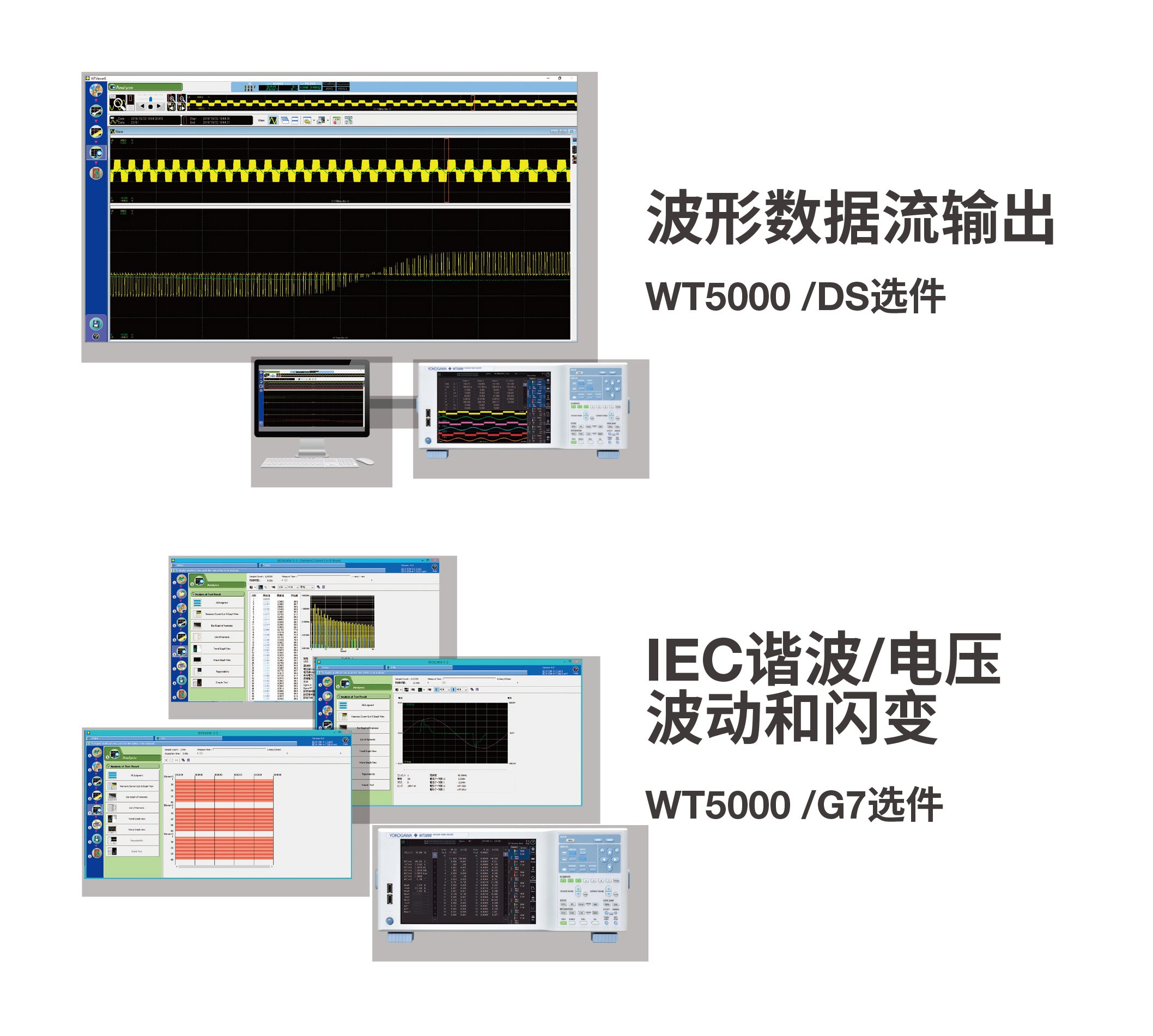

波形數據流輸出*1

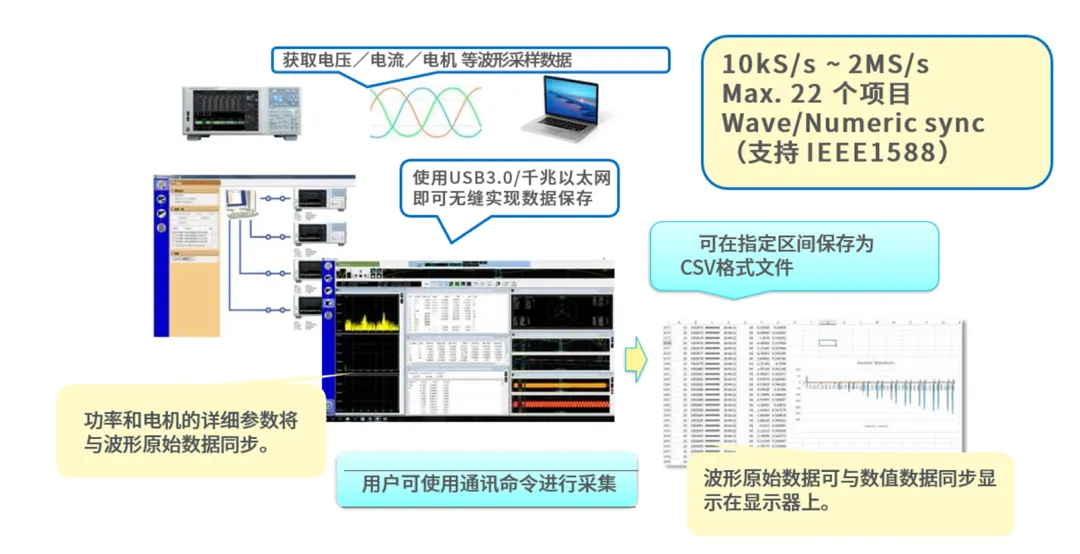

除了WT5000執行數值數據的高精度測量以外，還能夠?qū)⒉ㄐ螖?shù)據以最高2MS/s的采樣速度傳輸至PC。電壓和電流波形以及電機信號都可以被傳輸至PC。

工程師可以在測量效率或能耗的同時研究瞬態現象。

同步數據

波形數據能夠被無間隙傳輸，可以與數值數據組合和同步。

數值數據中發現的異常可以直接關聯到相應的波形數據并進行評估。例如，可以發現因受到高頻噪聲的影響而導致的數值參數變化。

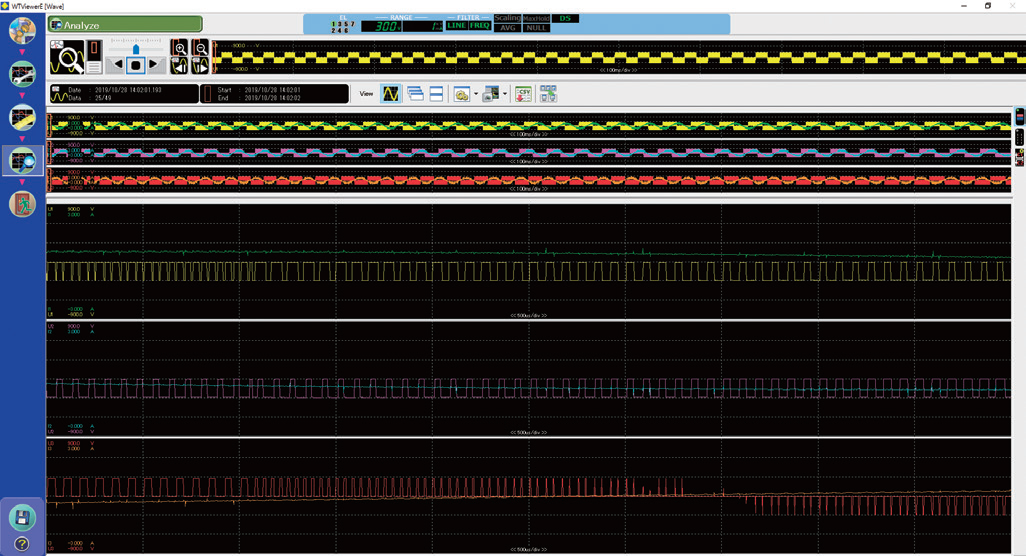

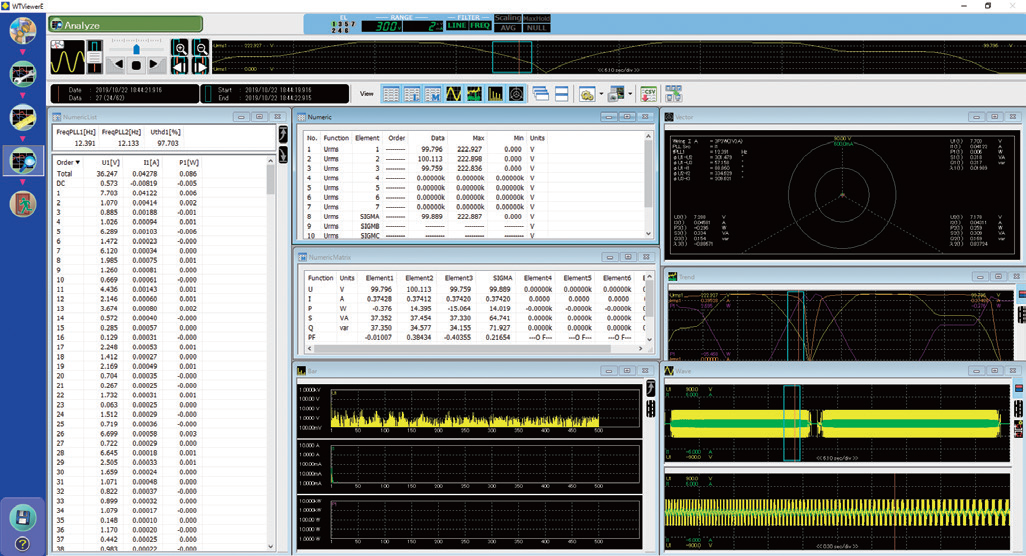

使用WTViewerE*2軟件，進行簡單的操作和分析

WTViewerE提供對WT5000的控制，可輕松記錄和分析測量數據。

WTViewerE記錄波形數據時，可顯示數值數據與對應波形數據之間的關系。在分析模式下評估數值數據時，將顯示傳輸波形數據的相應部分。

*1: 如將波形數據傳輸至PC，可使用WTViewerE 761941。也可以使用專門的通信命令編程來實現。

*2: 之前的WTViewerE軟件版本即將升級以支持波形數據流輸出功能。在此之前可以使用試用版的WTViewerE。

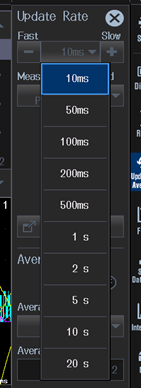

可滿足在短時間內測量電機、變頻器等瞬態狀態的需求。

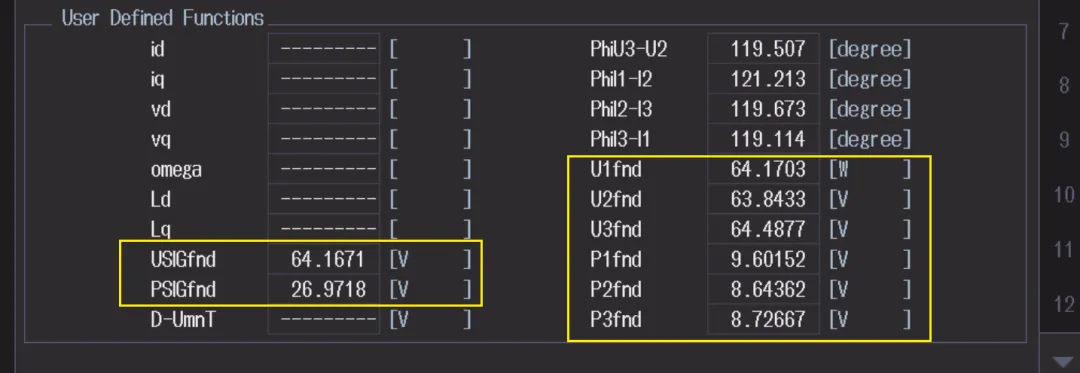

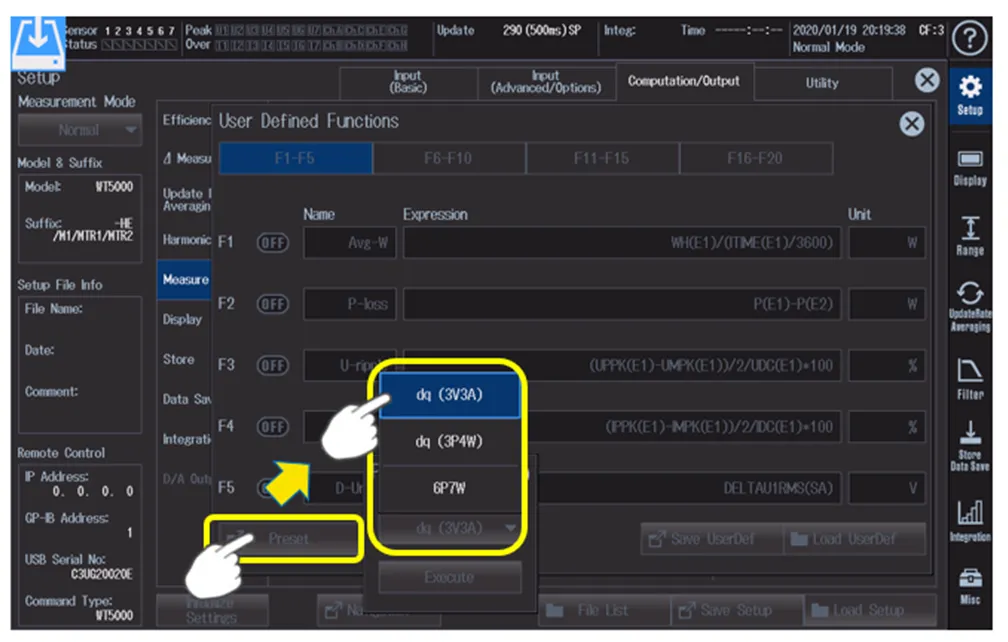

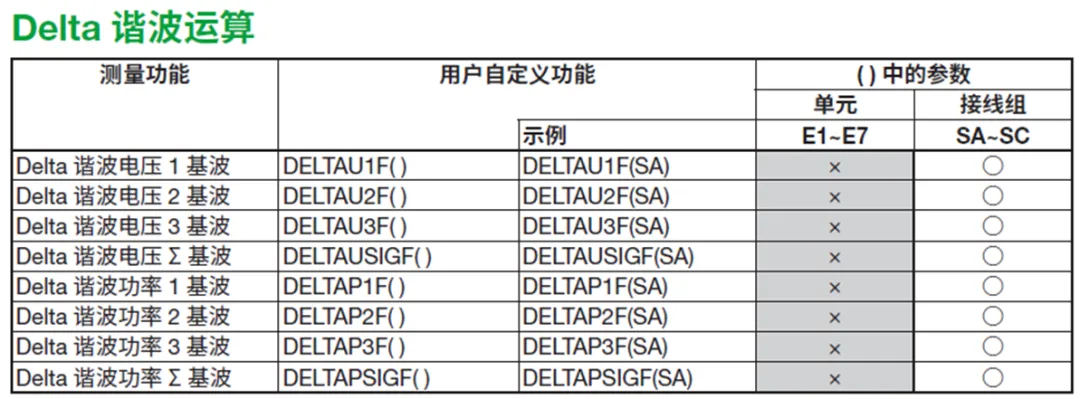

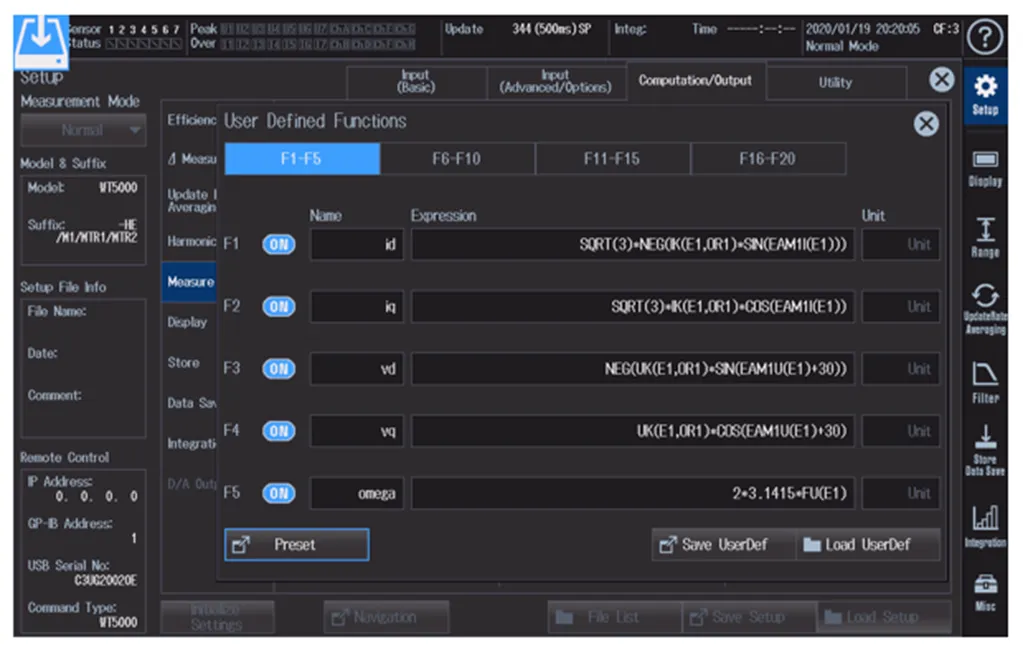

在“用戶定義功能”下使用此功能，即可將其復制到外部USB存儲器并輕松修改相關參數。

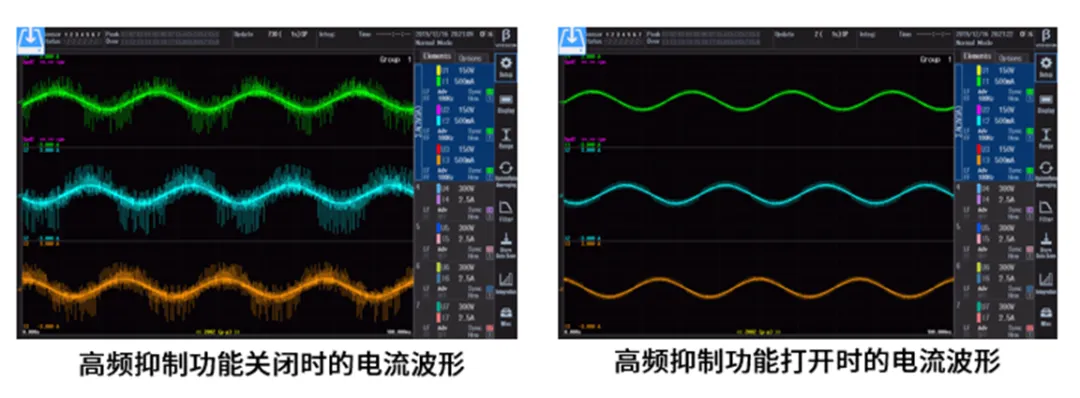

在電動機和變頻器中使用SiC類的高頻開關設備將會對電流波形產生噪聲影響。

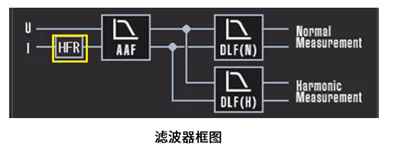

作為一款支持760903電流傳感器單元的功能，高頻抑制可消除電流中的高頻成分，使測量變得更加準確穩定，但需要注意的是此功能僅適用于在電流回路中打開“抗混疊濾波器”（AAF，截止頻率：1MHz）后使用。

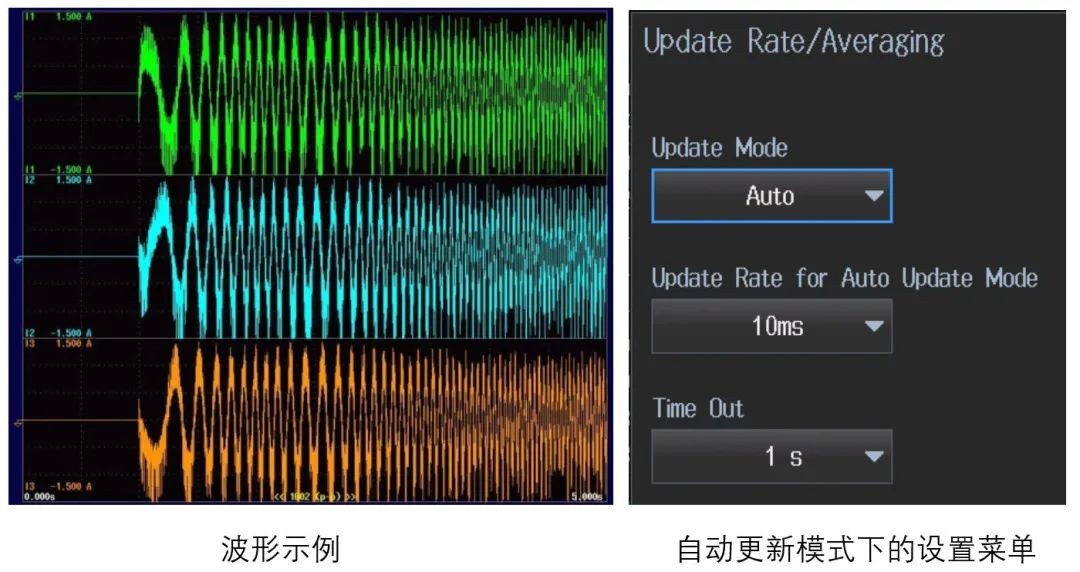

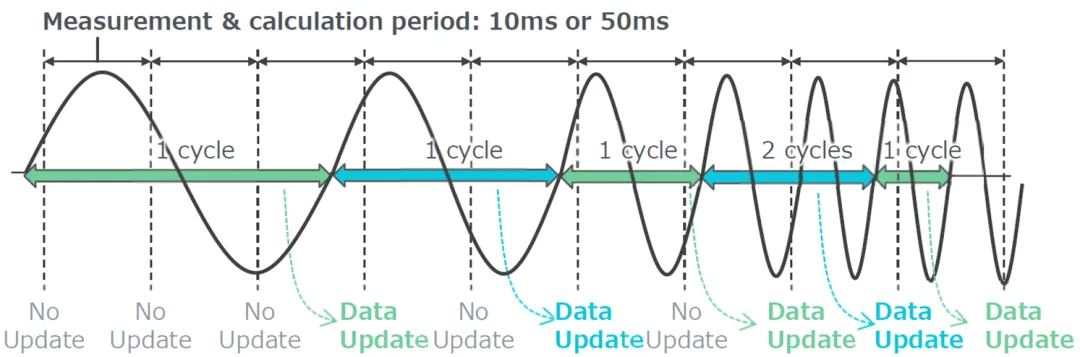

設備將根據波動的輸入頻率改變數據的計算周期，并通過自動改變數據的計算周期，達到無間隙測量波動頻率中的電壓、電流和功率的效果。
