在飛行領域快速發展的今天,無人機憑借其建造、使用成本低、地勤保障要求低,機動性強、安全風險系數小等特點在相關領域占有重要的地位。無人機的電源系統種類繁多,有鋰電、氫燃料、柴油電機,我們這次分享的應用是太陽能作為驅動能源的無人機,這類飛行器主要飛行在 8000~10000米高空,可以實現更高空的能量自動循環的飛行工作模式。
太陽能無人機示意圖
該電源系統由太陽能板、光伏逆變器以及后端的儲能電池和電機電驅組成。這和我們地面常見的太陽能發電儲能系統結構相似,不同點在于太陽能板采用制作工藝更復雜、成本更高的材料,相比地面太陽能板有更高的轉換效率、單位面積更大的發電量;光伏逆變器更快的計算速度以應對無人機在快速運動時太陽能板輸出快速動態變化。

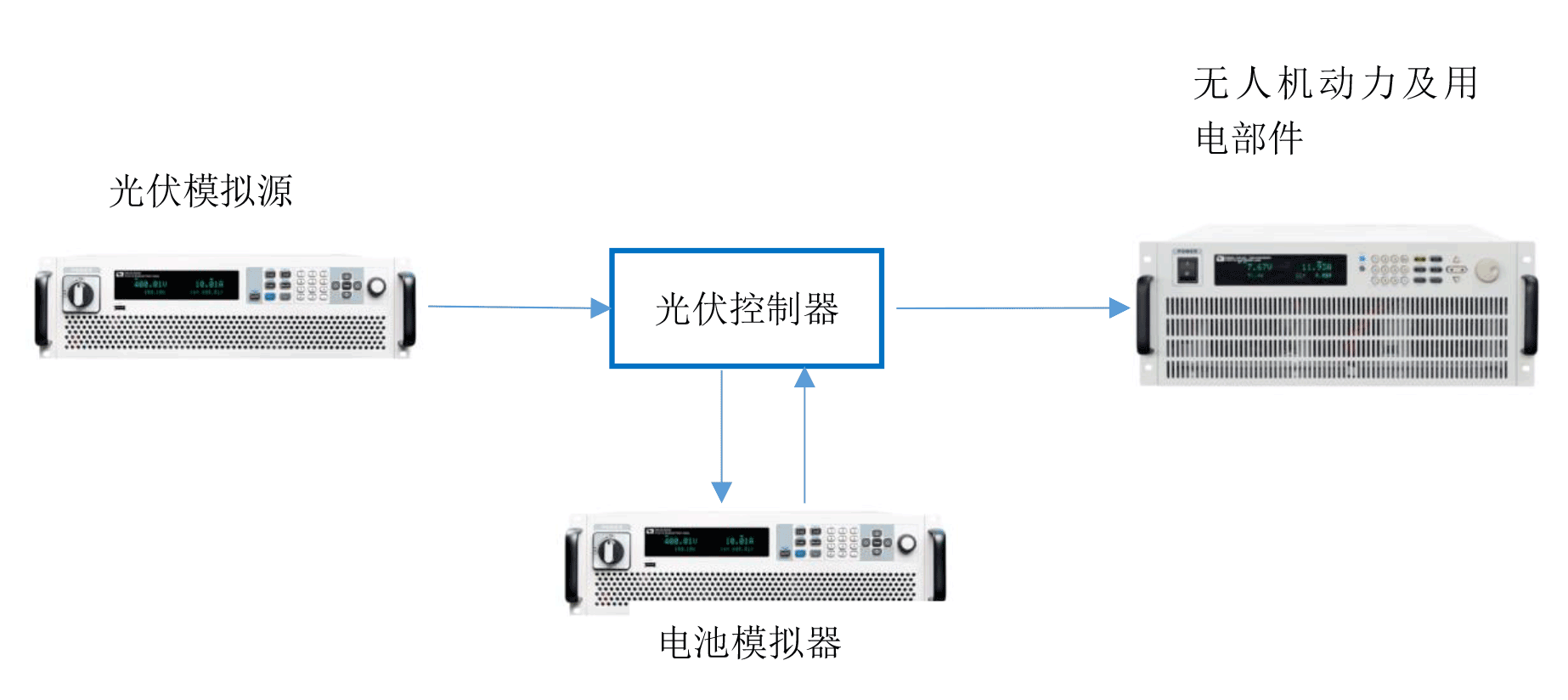

ITECH某用戶為調試太陽能無人機的光伏控制板,使用ITECH設備進行測試。IT6000C作為光伏模擬源輸出到光伏逆變器主板,后端用IT8900A模擬能量消耗過程、使用另一臺IT6000C作為電池模擬器模擬儲能過程。
無人機用的光伏逆變器內部的計算速度比地面太陽能儲能所用的要快幾十甚至幾百倍,這類的逆變器的計算周期200kHz。目前市面絕大部分光伏源的計算速度是ms級、頻率幾百Hz,無法滿足這種測試需求,電源計算速度跟不上逆變器內部mppt速度測試時會出現電源無法工作在最大功率,電壓電流始終處于大幅度震蕩調節的過程。

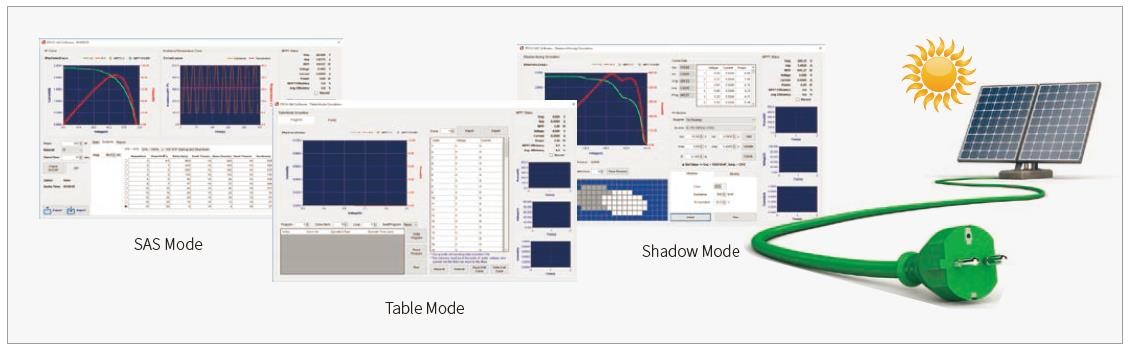

IT6000C的光伏模擬源功能模擬太陽能板真實的輸出工況,來測試后端的光伏逆變器的最大功率點的追蹤情況,內部計算速度2us、頻率可達500kHz??蛻羰褂?000C完美的解決的相關光伏逆變器的研發測試工作。
