在追求高效與智能的今天，橫河的GP/GM便攜式無紙記錄儀以卓越的清晰度、智能化的操作以及便捷的訪問性，讓測量、顯示和處理數據變得更加輕松高效。傳統記錄儀需和上位機連接才能進行數據記錄及處理的普通數據記錄儀，而GP/GM系列便攜式無紙記錄儀不僅可支持包括平方根、對數、三角函數等的多種運算組合，還允許用戶自定義測量或運算數據公式，并將測試結果進行保存顯示，從測試源頭開始為用戶節省花費在后期處理上的時間和精力。

今天我們將以“自動化”為重點，分享兩個利用無紙記錄儀運算功能大幅提高測試效率的實戰實例：

案例一：自動判定溫升，智能停止記錄

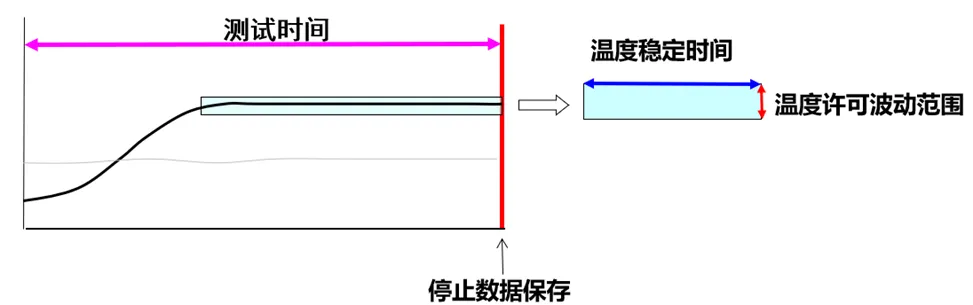

圖1：記錄儀自動判定溫升并停止記錄的功能示意圖

參照圖1的功能原理，用戶僅需根據圖2所示聚焦三個參數就能自行設置穩定條件，并在運算功能中打開自動溫度穩定子判別即可。

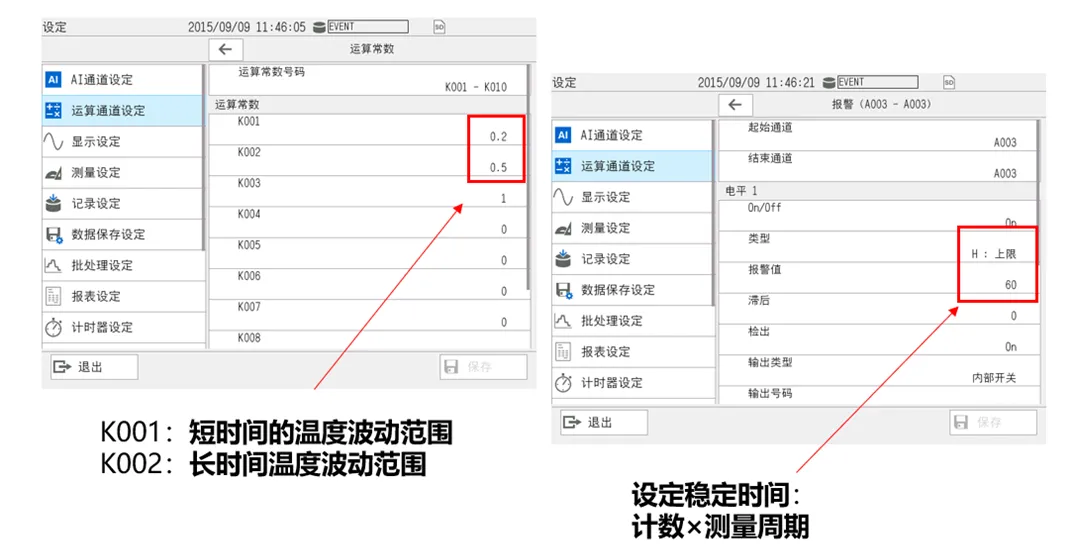

圖2：設置穩定條件的三個參數

而要想開啟這一高效省時的運算功能，僅需參照如下設置：

1.測量通道

? 0001:測量溫度

2.運算通道

? A001:(A001+0001-PRE(0001))*A002

當通道102值為“1”時，累積溫度差值

?A002:(ABS(0001-PRE(0001)).LTK001)*(ABS(A001).LTK002)

當0001前后差值小于0.2，累積差值小于0.5時，A002 值為 “1”

? A003:(A003+K003)*A002

當A002值為“1”時，A003累加1，如果A002值為“0”，A003清零。

報警: A003設定高值報警

? K001 =0.2

短時間的溫度波動(前后兩個時刻測量差值)

? K002 =0.5

長時間的溫度波動

? K003 = 1

用于計數

3.事件動作

?報警 -運算通道(A003,報警1) →記錄停止

?報警 - 運算通道(A003,報警1) →運算停止

案例二：一鍵獲取最大值與最大差值

此外，用戶還可通過設置顯示多個通道中的最大值以及通道間的最大差值。

運算通道A001: CLOG.MAX(0001-0010)

     求同時測量的通道0001-0010 數據的最大值。

運算通道A002:CLOG.P-P(0001-0010)

     求同時測量的通道0001-0010數據最大值與最小值之間的差值。

有了GP/GM便攜式無紙記錄儀的運算功能，工程師們將能享受到自動化測試帶來的巨大便利，讓繁瑣的測試工作變得簡單快捷。趕緊行動起來，體驗智能化測試的新篇章吧！
