隨著碳中和目標的日益臨近，汽車電動化（EV化）已成為不可阻擋的潮流。在這場綠色革命中，電動汽車評估實驗的精準參數測量，成為行業關注的焦點。

面對電機驅動電流的不斷攀升，電流傳感器成了電動汽車開發評估中舉足輕重的角色。如何選擇一款既高效又準確的電流傳感器，是擺在工程師面前的難題。作為兩大常用選項，貫通式電流傳感器和開合式電流傳感器各有優劣：貫通式電流傳感器是高精度測量的理想選擇，但在使用時卻需用戶花費大量時間拆卸大電流電纜；開合式（鉗型）電流傳感器雖然免去了繁瑣的大電流電纜拆卸，但卻常有偏差大、誤差大等缺點。魚和熊掌如何兼得？

為了將兩種電流傳感器的優勢合二為一，橫河集數十年測試經驗，在傳統電流傳感器的基礎上推陳出新，推出了全新AC/DC開合式電流傳感器CT1000S，不僅準確度驚人，還可輕松應對交直流大電流測量，并用矩陣化的產品串聯起EV工作臺中的測試設備，為用戶排憂解難。

固本培元，用CT1000S解決電流測量難題

AC/DC開合式電流傳感器CT1000S的電流準確度(50/60Hz)為±(讀數的0.2%+f.s.的0.01%)，其所采用的開閉型形狀可使用戶可在無需拆卸被測電纜的前提下進行高達AC1000A/DC1500A*的大電流測量。此外，如 圖① 所示CT1000S的分芯配置還能使電流傳感器兼容功率計和波形測量儀的測量，將相關數據一網打盡，免去為測量設備單獨配置電流傳感器的繁雜過程。

*在最高工作環境溫度＋40℃下進行DC1500A測量

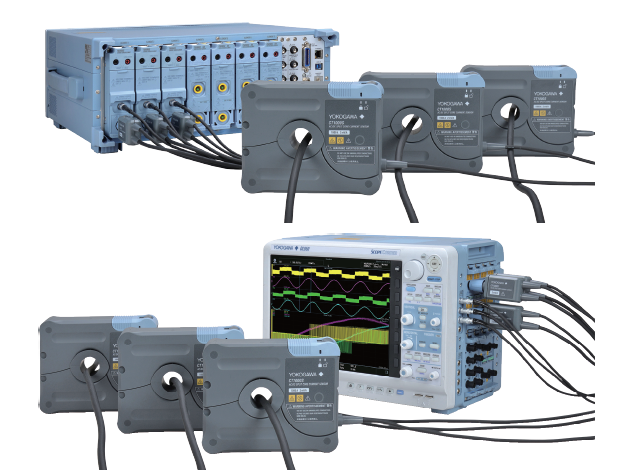

圖① CT1000S和測量儀連接示意圖

在變頻器、電機開發的評估中，工程師們不僅需要測量基本頻率成分，還需獲取載波頻率（通常在數kHz至100kHz左右），因此適合寬帶測量的電流傳感器無疑是他們最佳的測試選擇。如圖2所示，橫河CT1000S除了具有300kHz（-3dB）的測量頻帶外，還具有高達100kHz的優異平坦頻率特性，輕松滿足用戶多元化的測試需求。

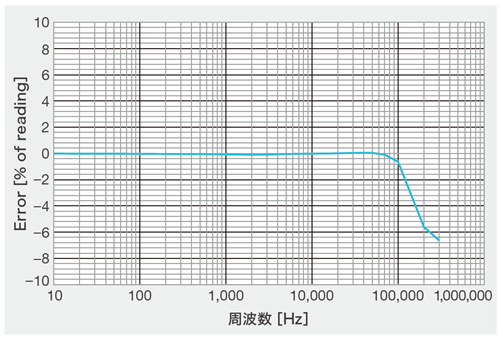

圖② CT1000S頻率特性示例

如 圖③ 所示，用戶不僅可利用主機上的6個M4螺孔直接固定主體，以提高測量的再現性，還可參照 圖④ 通過安裝導體位置調節器來限制被測電纜的軸位置，減少軸位置偏差產生的影響。

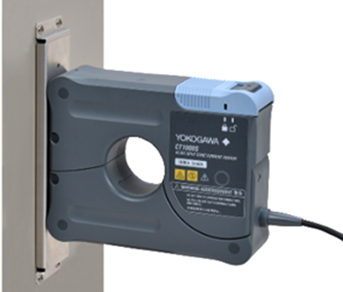

圖③ 使用螺釘固定的示意圖

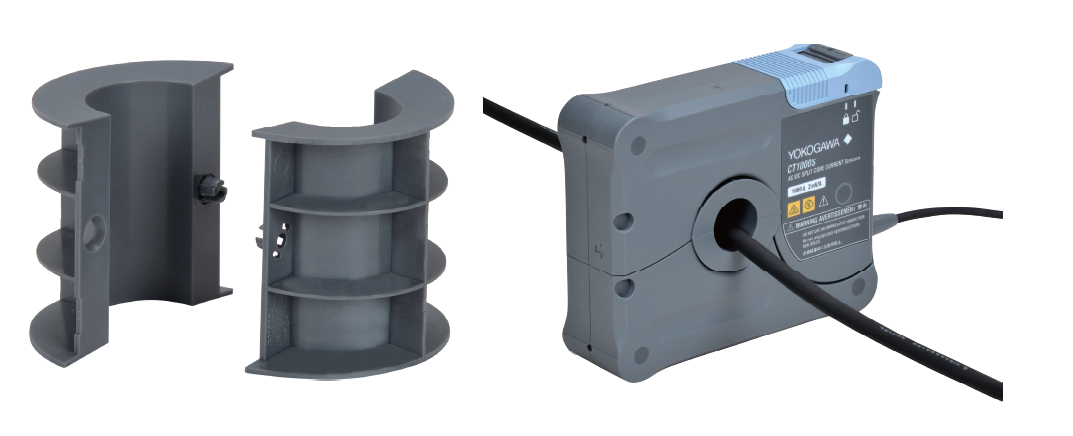

圖④ 導體位置調節器（左）和安裝示意圖（右）

同時CT1000S所具備的優異抗擾性能，可讓工程師們?cè)趷毫拥脑肼暛h(huán)境中實現低噪聲、高精度測量。在DC～1kHz范圍內，共模抑制比(CMRR)超過150dB（滿量程的0.0016%以下）的配置正是該特性的最好體現。

一鍵操作，WT5000助力功率電機分析

您還可以借助高精度功率分析儀WT5000，一鍵操作，即可高效便捷地獲取測試結果。橫河極高精度的測量電路裝入緊湊的輸入單元內部，并在電流傳感器輸入專用單元內置了用于驅動電流傳感器的電源，這一巧思讓用戶在無需另外準備電源的前提下也能進行大電流測量。

此外，如 圖⑤ 所示當用戶使用AC/DC電流傳感器或鉗形電流探頭時，WT5000不僅可以1ns的分辨率校正電壓和電流輸入間的相位差，還可通過支持振幅補償（增益補償）的方式調整高頻信號的增益，以此提高傳感器及探頭的使用精度。

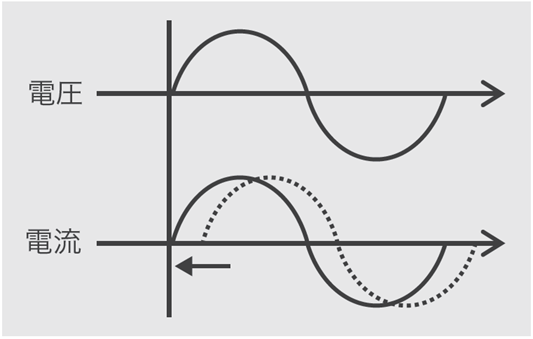

圖⑤ 相位補償示意圖

復合聯動，DL950輕松完成長時間測試

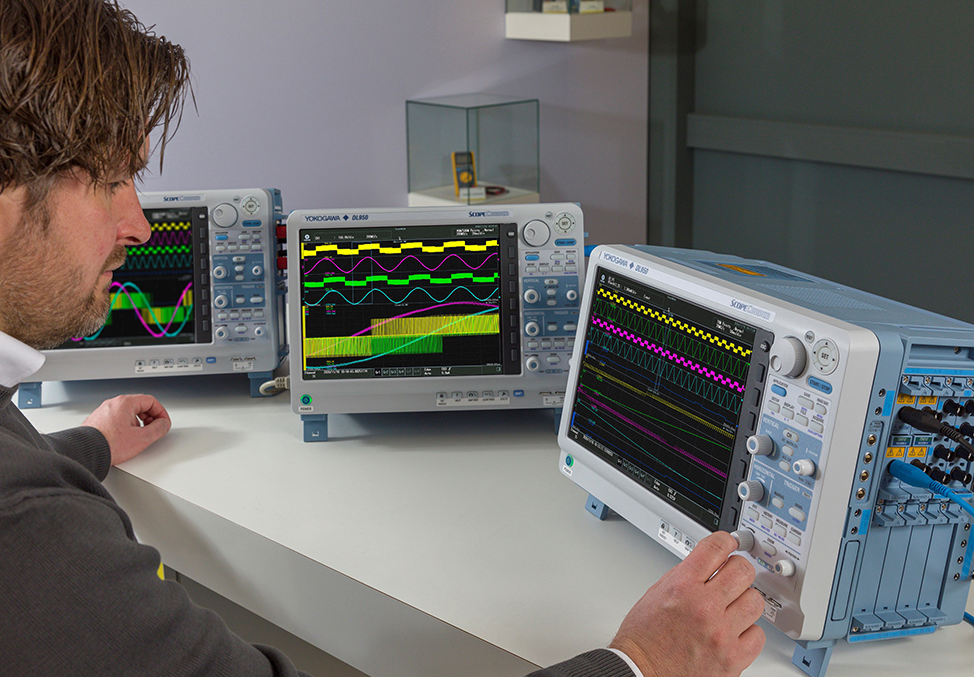

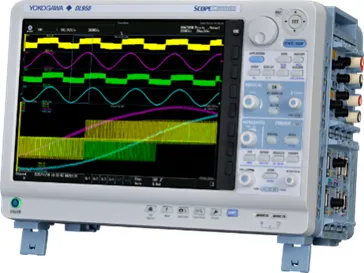

DL950是一款用于記錄控制信號的模塊化高速數據記錄儀，其所配置的最高200MS/s的高速采樣率，最大16位高分辨率AD轉換器，讓更長時間和多通道測量變得輕松自如。同時由于DL950的各輸入通道均經過絕緣處理，因此可輸入接地電平中的多個不同信號，可在簡化現場布線的前提下進行復合測試。無論是測量多種不同的物理信號、還是進行實時運算以及實時比較電機參數和CAN的實測值等，以及對運算結果執行觸發，或自動測量波形參數、進行光標測量等等，DL950都能游刃有余，滿足用戶多元化的測試需求。
