在逆變器驅動電機的復雜波形測量中，如何準確測量失真波形的電壓有效值或功率值？高采樣率、高精度的功率測量儀器無疑是工程師的必備工具。但你是否受過這樣的困擾——怎樣同步進行波形觀測與數據保存，并進行分析計算？雖然高精度功率分析儀WT5000具有可以連續輸出波形數據的DS功能選項，但并未提供利用這些波形數據來計算電壓值、電流值或功率值的方法。此時，橫河集成軟件平臺IS8000就有用武之地了。IS8000與WT5000雙劍合璧，可以在嚴格確保電壓值（有效值）和功率值（平均值）精度的前提下以數據為粘合劑，實現聯動測試的更多可能。接下來我們將為您詳細解讀這一集成方案。
WT5000的數據流輸出(DS)功能
DS功能（選項）是一種可以將輸入到WT5000的波形信號以連續或數值同步的方式輸出到PC的功能。其中可連續輸出（數據流輸出）到PC的波形信號為全電壓、全電流、電機（轉速、扭矩）信號。同時鑒于WT5000的采樣率為10MS/s，因此它可以將簡單且稀疏的波形數據輸出到PC。
此外，受波形數以及10kS/s-2MS/s的采樣率范圍限制，該功能還配備了可用于編程的通信命令，便于用戶將相關數據輕松導入監控軟件WTViewerE或集成軟件平臺IS8000 ，以進行數據保存和CSV轉換。
IS8000的周期統計運算
IS8000的周期統計運算是一種使用示波記錄儀的波形測量儀器或WT5000的DS功能以獲取波形數據并計算得出相關參數的功能。在運行過程中，設備將根據波形數據中所包含的周期信號計算出每一個周期的波形參數包括：與電壓縱軸相關的運算項目（Peak to Peak/Amplitude/Maximum/Minimum等）、與時間橫軸相關的運算項目（Rise/Fall/Frequency/Period等）以及與面積相關的運算項目（Integ1TY/Integ2TY/Integ1XY/Integ2XY）。
在這些項目中，與縱軸相關的運算項目即有效值RMS，以及瞬時電壓和瞬時電流相乘得到的瞬時功率的平均值（AVERAGE）均可通過檢測周期獲取精度較高的運算結果。而對于指定信號，其檢測周期的方法也將取決于遠端/中端/近端各線的設置，包括輸入信號0至100的“%”設置，或可輸入任意數值的物理量的“Unit”設置（詳情可參見圖1）。
圖1 周期檢測的線設置
如何設置有效值和功率值的運算？
接下來我們將以設置有效值與功率值的運算步驟為線索，為您介紹這一方案的具體操作步驟：
01 啟用DS功能
鑒于WT5000的最大采樣率為10MS/s，而DS功能的最大采樣率卻不到主機采樣率的1/5，僅為2MS/s，因此用戶需在IS8000的DAQ (WT)設置界面中啟用DS功能，并如圖2所示盡可能設置高采樣率以獲得波形數據。

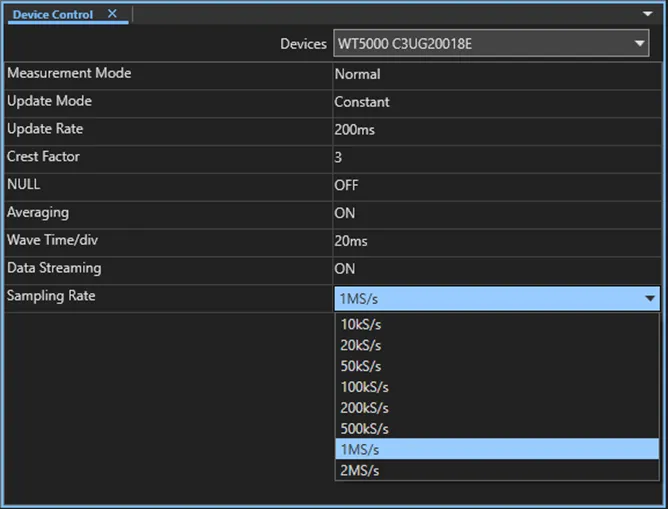

圖2 IS8000中的DS功能設置
02 使用MATH功能
對于所得的波形數據，請用戶參照圖3，使用MATH功能將電壓與電流相乘。

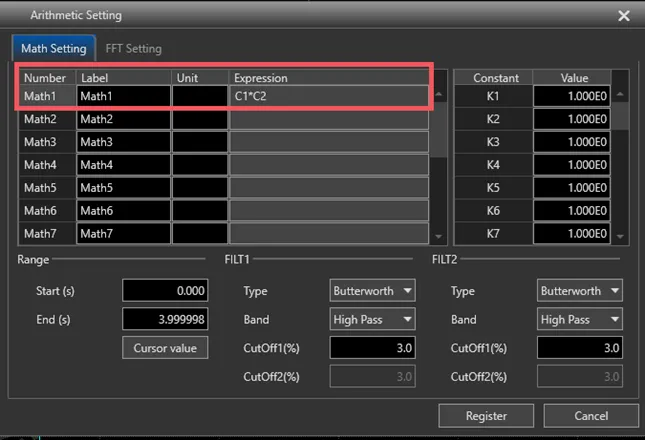

圖3 在MATH1中設置瞬時功率運算時IS8000界面的運算公式設置
03 選擇周期統計運算
選擇周期統計運算——接下來，用戶即可在波形參數設置中選擇周期統計運算。鑒于電壓(WU1)和電流(WI1)均為有效值，因此請選擇Rms選項。而當用戶需要取瞬時功率的平均值時，則可在Math1中選擇Avg，其界面如圖4所示。

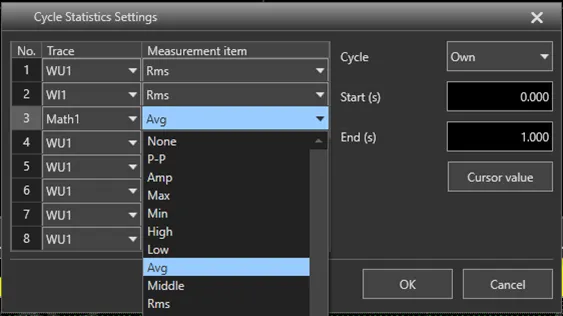

圖4 IS8000中的周期統計運算設置
04 精確檢測周期
為了更為精確地檢測周期，用戶應在通道設置中選擇噪聲最小、最接近正弦波的波形，并參考圖5設置遠端/中端/近端的各線。

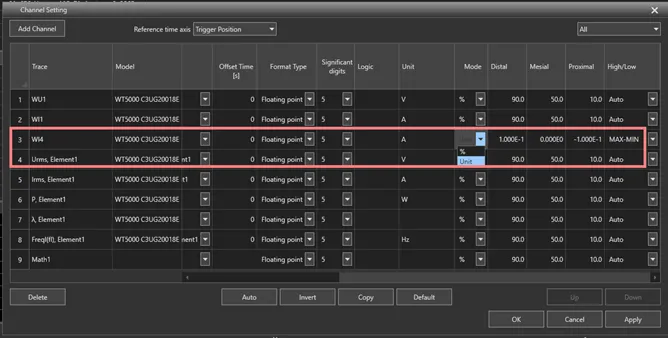

圖5 IS8000中的通道設置
集成方案的測試驗證
那么配有DS選件的WT5000與IS8000集成軟件的強強組合，究竟能否幫用戶獲取精準可靠的測試數據呢？我們借助交流功率校準儀LS3300以及PWM逆變器來進行實測驗證。如圖6所示，我們先將LS3300與WT5000相連。由于是基準輸入，因此WT5000的測量結果與設定值一致。

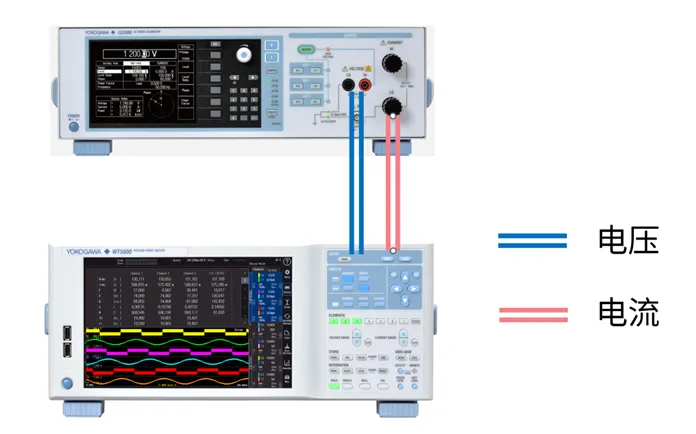

圖6 LS3300與WT5000的連接

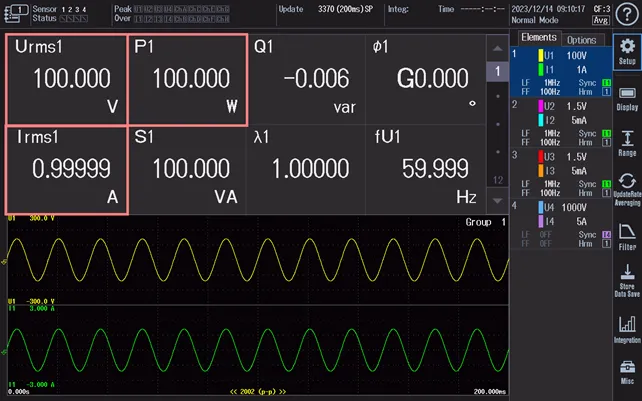

圖7 WT5000主機對LS3300輸出的測量結果

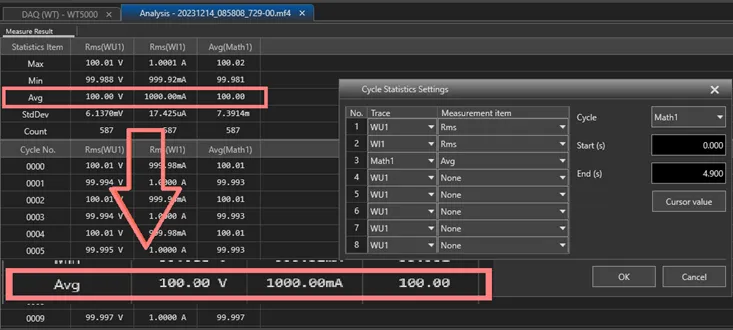

圖8 將電流波形作為周期檢測信號時IS8000的周期統計運算結果
綜合圖7和圖8的測試情況可知，使用WT5000的DS功能輸出的波形數據，在經過IS8000周期統計運算后所輸出的平均值結果，與直接使用WT5000所獲取的測量結果幾乎一致!接下來，我們還將根據WT5000主機的測量值驗證PWM逆變器的輸出。鑒于電壓型PWM逆變器的電壓波形為脈沖狀波形，設備很難檢測基波頻率的周期。此外電流波形上所疊加的載波頻率的三角波，在微小輸入的情況下更易產生噪聲，這也從側面增加了周期檢測的難度。在驗證過程中，我們向空閑的輸入元件（CH4）輸入更接近正弦波的電流，如圖9所示，并對該輸入啟用線路濾波器以獲取噪聲較小的正弦波，將其設置為周期檢測信號再與周期統計運算的默認設置“Own”進行對比。

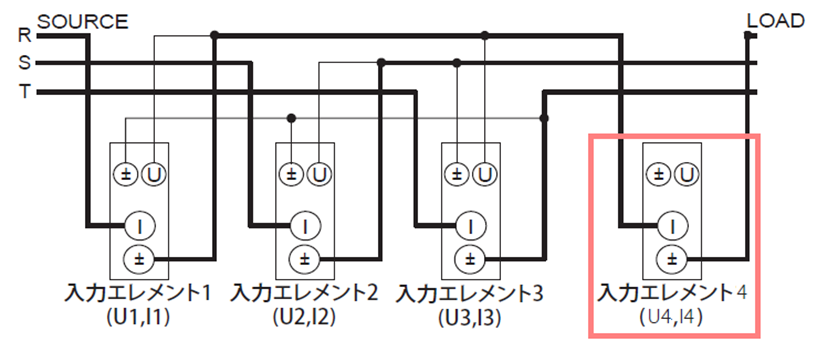

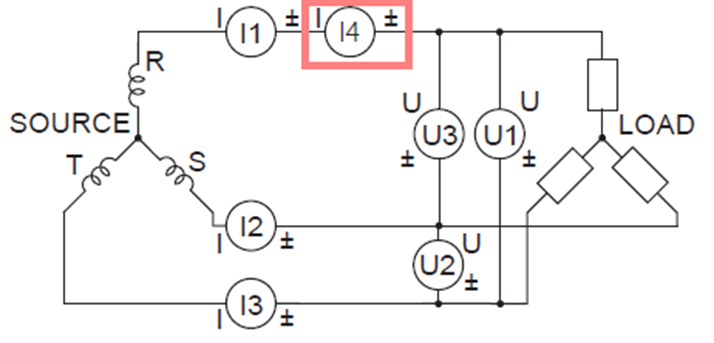

圖9 本次的連接方法

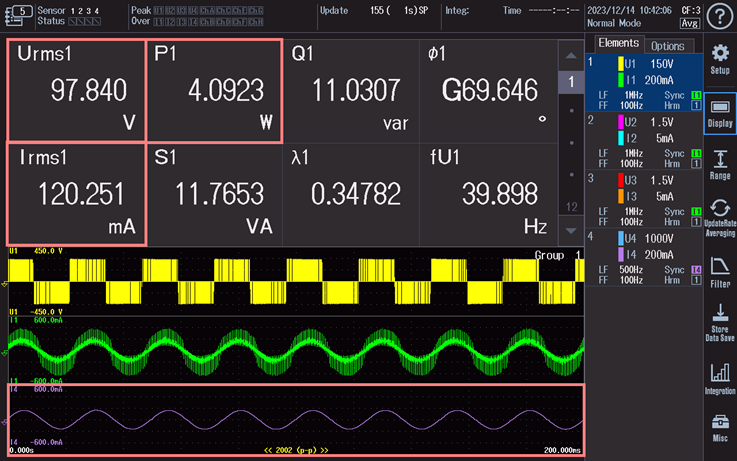

圖10 WT5000中的測量結果
（逆變器的電壓波形(U1)、電流波形(I1)、啟用周期檢測用線路濾波器后的電流波形(I4))
此外我們可以從圖10中發現，WT5000的測量值就是與IS8000的周期統計運算進行比較的參考值，且進行周期檢測的單元4的波形幾乎是正弦波，相較于噪聲較多的PWM脈沖狀單元1的電流波形，更容易判斷零交叉點。

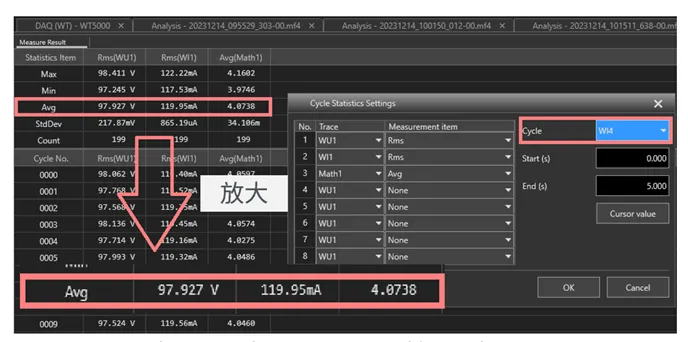

圖11 將CH4波形用于周期檢測時的測量結果

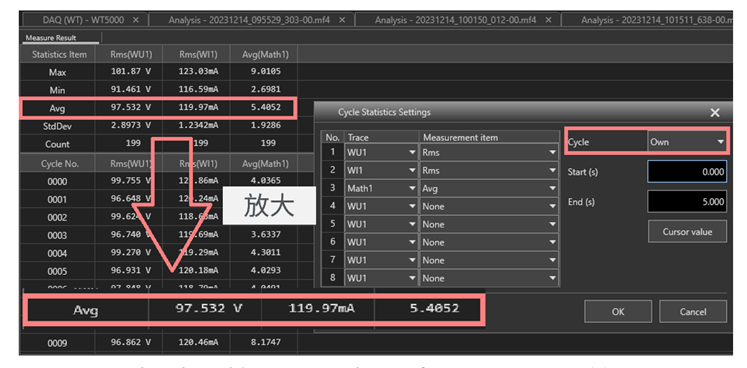

圖12 將波形檢測設置為默認Own進行運算的結果（功率值差異很大）
由圖11、12可知聯合WT5000和IS8000，用戶可在更多應用場景下進行可靠的數據挖掘。
