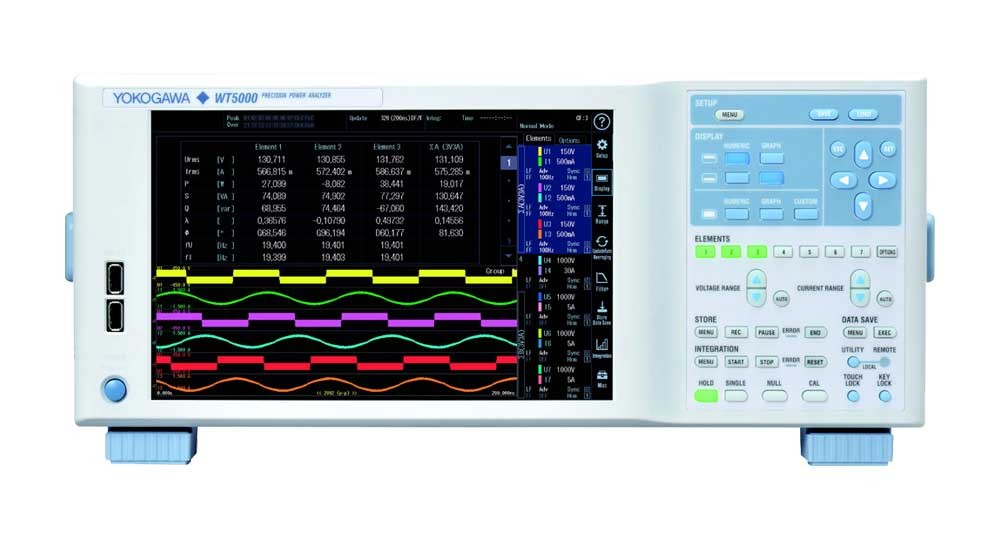

橫河WT5000高精度功率分析儀具有無與倫比的精確度和模塊化的構架，讓工程師們能夠兼顧精度與靈活性進行創新，并充滿自信地將概念快速轉化為產品，走向市場。

WT5000作為世界上精度最高的精度功率分析儀，確?；揪葹椤?.03%，且在選定電壓和電流量程的1%~130%范圍都能夠保證精度。 WT5000最小化了低功率因數的影響(視在功率的0.02%)，也能精確測量較大的相移與頻率。

• 交流功率精度：讀數的0.01%+量程的0.02%

• 直流功率精度：讀數的0.02%+量程的0.05%

• 10 MS/s 18 bit ADC

WT5000的數據流輸出(DS)功能

DS功能（選項）是一種可以將輸入到WT5000的波形信號以連續或數值同步的方式輸出到PC的功能。其中可連續輸出（數據流輸出）到PC的波形信號為全電壓、全電流、電機（轉速、扭矩）信號。同時鑒于WT5000的采樣率為10MS/s，因此它可以將簡單且稀疏的波形數據輸出到PC。

此外，受波形數以及10kS/s-2MS/s的采樣率范圍限制，該功能還配備了可用于編程的通信命令，便于用戶將相關數據輕松導入監控軟件WTViewerE或集成軟件平臺IS8000 ，以進行數據保存和CSV轉換。

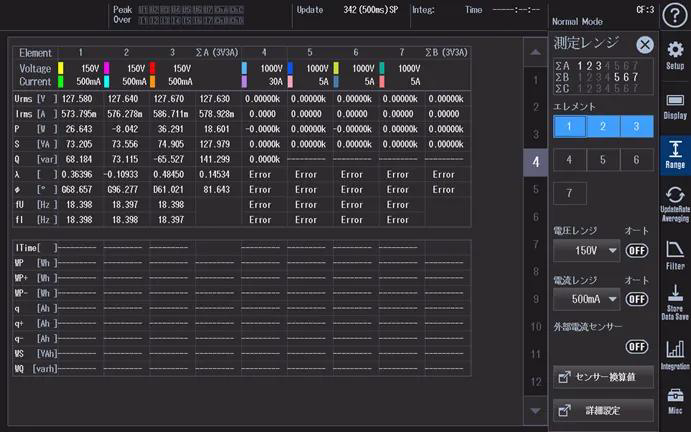

WT5000的累積電能、累積電流量測試

WT5000配備了測量長時間的耗電量（Wh）和消耗電流（Ah）的累積功能。其中累積功能還包括有功功率的累積（電能）、電流的累積（電流量）、視在功率的累積（視在電能）以及無功功率的累積（無功電能）。

此外，累積功能還搭載有兩種模式，一種是測量電池等的充放電的模式，另一種是測量交流電的售電和購電的模式。

【累積功能的說明】

充放電模式 (Charge/Discharge)

測量直流電（各樣本數據）不同極性的電能

售電、購電模式 (Sold/Bought)

測量交流電（各數據更新周期）不同極性的電能

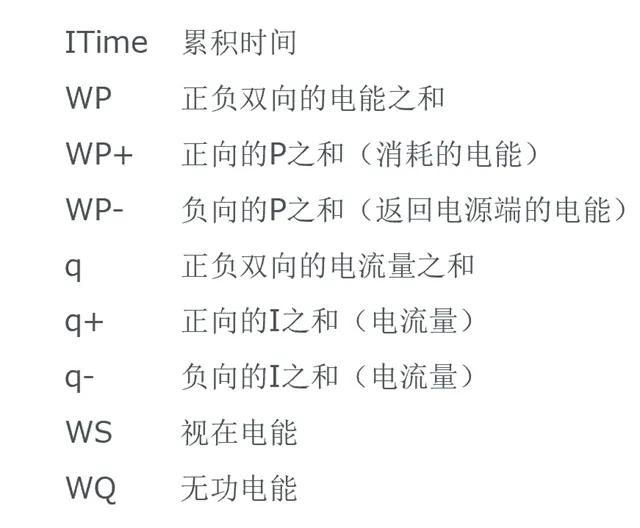

與累積功能相關的測量項目

IS8000軟件的周期統計運算功能

IS8000的周期統計運算是一種使用示波記錄儀的波形測量儀器或WT5000的DS功能以獲取波形數據并計算得出相關參數的功能。在運行過程中，設備將根據波形數據中所包含的周期信號計算出每一個周期的波形參數包括：與電壓縱軸相關的運算項目（Peak to Peak/Amplitude/Maximum/Minimum等）、與時間橫軸相關的運算項目（Rise/Fall/Frequency/Period等）以及與面積相關的運算項目（Integ1TY/Integ2TY/Integ1XY/Integ2XY）。

在這些項目中，與縱軸相關的運算項目即有效值RMS，以及瞬時電壓和瞬時電流相乘得到的瞬時功率的平均值（AVERAGE）均可通過檢測周期獲取精度較高的運算結果。

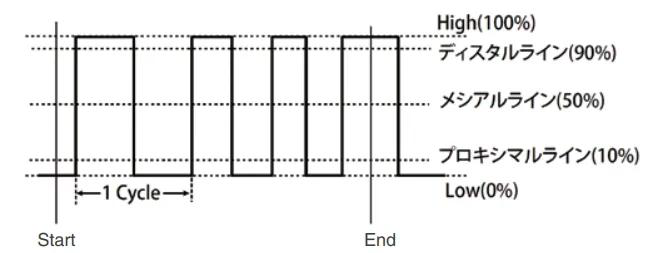

而對于指定信號，其檢測周期的方法也將取決于遠端/中端/近端各線的設置，包括輸入信號0至100的“%”設置，或可輸入任意數值的物理量的“Unit”設置。
