你知道嗎？全球電能半數以上是被驅動電機消耗的。隨著電動汽車和機器人的迅速普及，電機測試的需求也急劇攀升。作為電機控制的核心，逆變器裝置被廣泛應用于各個領域，其多通道波形測量一直是工程師們面臨的棘手難題。為此橫河以示波器DLM5000和DL950編織成高精度測試之網，幫助用戶過五關、斬六將！

橫河DLM5000前來助陣

01  設備互聯，打破通道限制

逆變器一般由6個開關器件組成，為在測試過程中更為全面地評估工況，用戶需通過更改測量位置進行多次實驗，因此4通道的示波器顯然無法滿足其波形觀測及分析的需求。在此情況下，橫河DLM系列示波器將通過強強聯合的方式為您帶來別樣的測試體驗。如圖1所示，用戶可通過專用電纜701982連接兩臺配備/SY選件的DLM5000HD或DLM5000，以實現多達16個模擬通道和64位邏輯通道的同步測量。此時已同步的兩臺測量儀器將處于聯動狀態，主機和從機也將共享某些操作。例如，當用戶對一臺儀器的波形進行縮放顯示時，另一臺設備也將自動對相同位置的波形進行縮放。不僅如此，如圖2所示，用戶還可將所測得的數據合并輸出，與集成測量軟件平臺IS8000組合使用，以實現16通道測試。

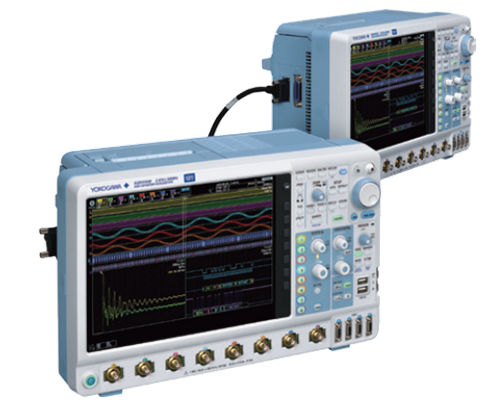

圖1　通過專用電纜連接2臺儀器

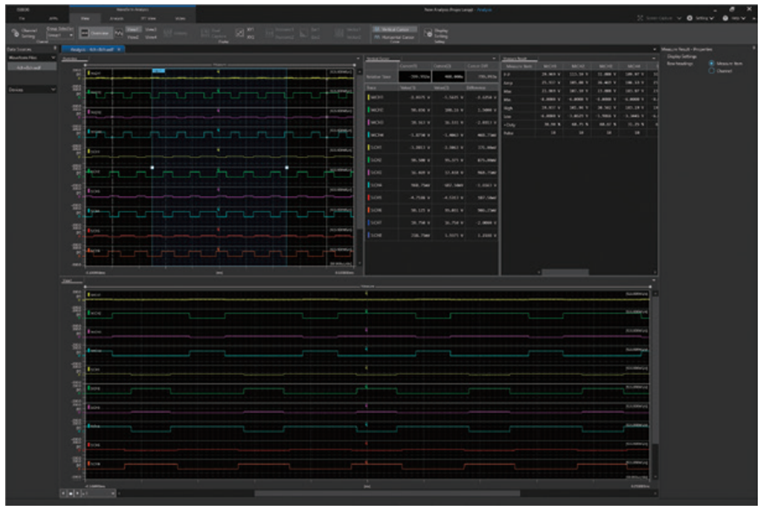

圖2　集成測量軟件平臺IS8000

同時橫河DLM5000以及DLM5000HD所配置的接口均為主機的標準配置專用接口，若用戶想在今后的測試中豐富測量種類，則可通過追加選件許可證進行擴展。

02  12位高分辨率，決勝毫厘之爭

為提高逆變器的性能，工程師們需要從不同角度確認柵極驅動及其他各種信號。此時，一臺擁有高分辨率的設備將成為用戶在逆變器設計和故障排除中的得力助手。此時，以橫河DLM5000為代表的12位高分辨率測量儀器在精確測量過沖后以及振鈴等測試中顯得尤為有效。如圖3所示，它不僅可助力用戶實現理想化的量程設置，還能在確認波形整體圖像的同時準確捕捉微小變化，為精準測試保駕護航。

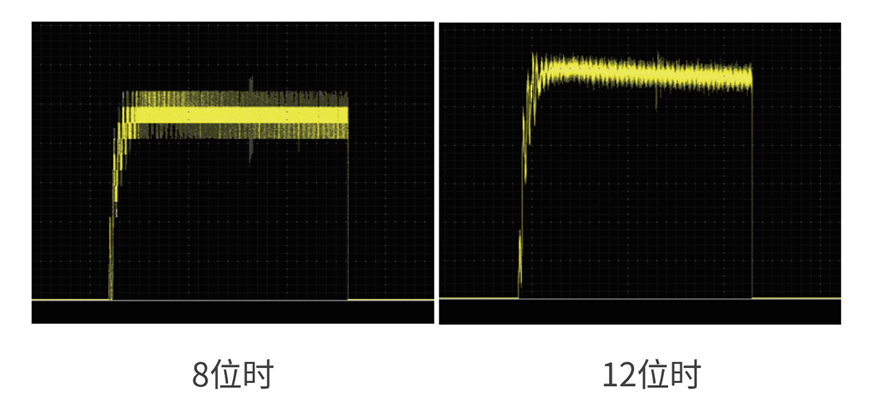

圖3 使用8位分辨率和12位高分辨率測量的對比圖

03  長內存捕捉波形，將異常一網打盡

長存儲示波器可以說是測量中的必備品，然而在逆變器設備的評估中，一臺可靠的示波器還必須同時兼顧捕捉波形以及確認詳細波形兩大主要任務。

于橫河DLM3000/5000而言，當其采樣率設置為2.5GS/s時，設備可捕捉長達0.2秒的波形，當其采樣率設置為50MS/s時，設備則能捕捉長達10秒的波形。除了擁有高超的波形捕捉能力外，DLM3000/5000還可通過追加選件的方式將設備內存擴展到最大500M點，為用戶進一步處理數據奠定扎實的測量基礎；

于橫河DLM5000HD而言，當其采樣率設置為2.5GS/s時，設備可捕捉長達0.2秒的波形，當其采樣率設置為50MS/s時，設備則能捕捉長達20秒的波形。且在實操過程中，用戶還可通過追加選件的方式將設備內存擴展到最大1G點，滿足其在長時間測試中需要捕捉波形的急切需求。

04  強大的歷史功能，讓搜索變得更智能

與長存儲功能相匹配的則是DLM系列強大的歷史功能，它可將多達100,000個（DLM5000HD最多可保存200,000個）先前捕獲的波形自動保存在采集內存中，并根據用戶所設置的測試指令自行提取分析。例如，用戶可將所捕獲的波形顯示為指定的1個波形或選擇批量顯示所有的波形；工程師可使用歷史功能將觸發器難以捕捉的波形進行回溯確認；并且還能對歷史波形進行光標測量、計算等操作。

除了上述基礎性的顯示標注操作外，橫河DLM系列的歷史功能還配備了強大的搜索功能，可助力用戶從龐大的歷史波形中直觀便捷的調用符合條件的波形。如圖4所示，用戶既可指定一個矩形區域來捕捉畫面波形中的一部分，也可隨機指定一個覆蓋整個測量波形或多邊形區域的選區進行測試；若用戶對某個已知數值，例如電壓或脈寬的異常值感興趣，則可直接以此為參考系使用波形參數搜索功能直接定位歷史波形。

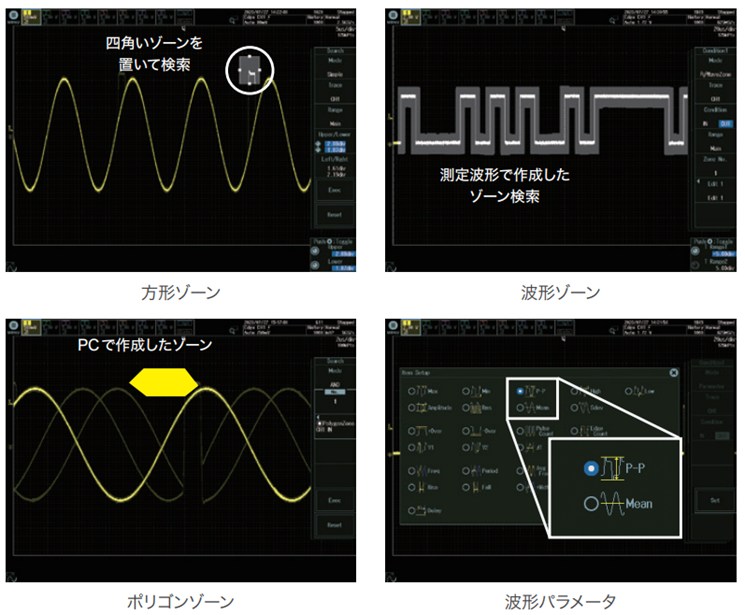

圖4　歷史搜索功能

05  鎖定縮放功能，完成跨越時間軸的同步

為助力用戶更加全面高效地查看比對波形數據，將用戶在長內存中所捕獲的多通道波形進行垂直和水平放大，橫河DLM系列特設專用縮放鍵和旋鈕，并結合新升級的觸摸屏優勢，讓用戶得以直接定位至畫面中所需放大的區域，在查看放大的同時完成進一步操作。

此外，橫河的縮放功能還打破了時間軸的限制，助推用戶同時查看兩個放大波形。如圖5所示，在開啟自動滾動功能后，設備將在波形上自行滾動縮放，并在顯示對應數據位置的同時放大兩個間距的位置，例如某個事件的“原因”和“結果”，或者顯示不同的縮放系數，這一功能的出現將大大加速軟件調試的進度。

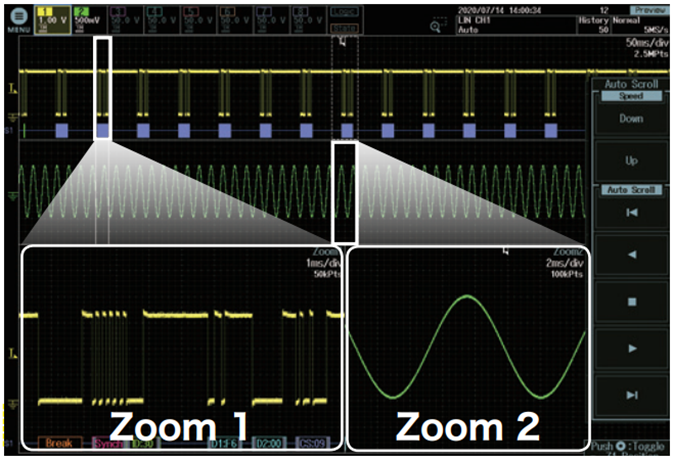

圖5　兩個位置同時縮放

06  數據運算、開關損耗分析，一鍵搞定

在逆變器內部，用戶可通過先進的控制功能快速打開/關閉多個器件，但在設計階段需要進行各種波形測量及運算。而橫河DLM系列的設備恰好滿足用戶的這一需求，它最多可支持四組電壓和電流波形自動測量功率參數，包括有功功率、視在功率、無功功率和功率因數等。如圖6所示，設備還可通過雙功率計測量法進行三相功率的Σ計算和測量結果的統計處理。

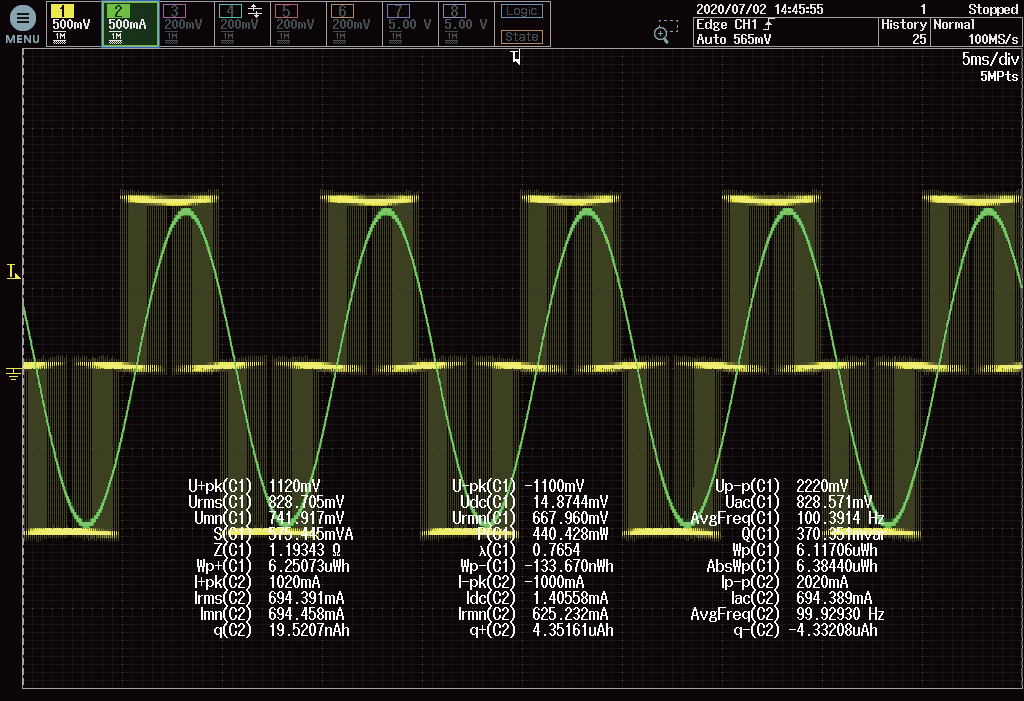

圖6　功率參數測量畫面

如圖7所示，在設備所獲得的數據基礎上，用戶還可根據電壓和電流波形，將[V(t)×i(t)]，計算出開關損耗。此外DLM系列還支持多樣化的分析方法，包括單獨計算開通/關斷的損耗、分析包含導通損耗的整體損耗、分析50Hz/60Hz周期的長周期損耗等。用戶還可使用循環模式，按開關周期提取用于計算損耗的積分運算范圍，使分析更加精準。

圖7　開關損耗分析畫面

用橫河DL950探索更多可能

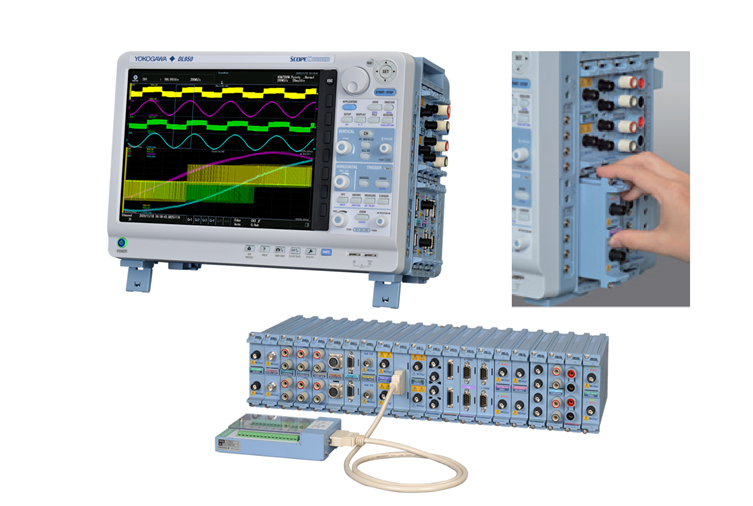

除DLM系列外，橫河示波記錄儀DL950也不失為多通道波形測量中的一大神器，其所具備的最大1000V絕緣輸入、200MS/s高速采樣、豐富的插拔模塊和集成測量使一臺DL950最多可同時測量32個通道并支持五臺設備互聯。

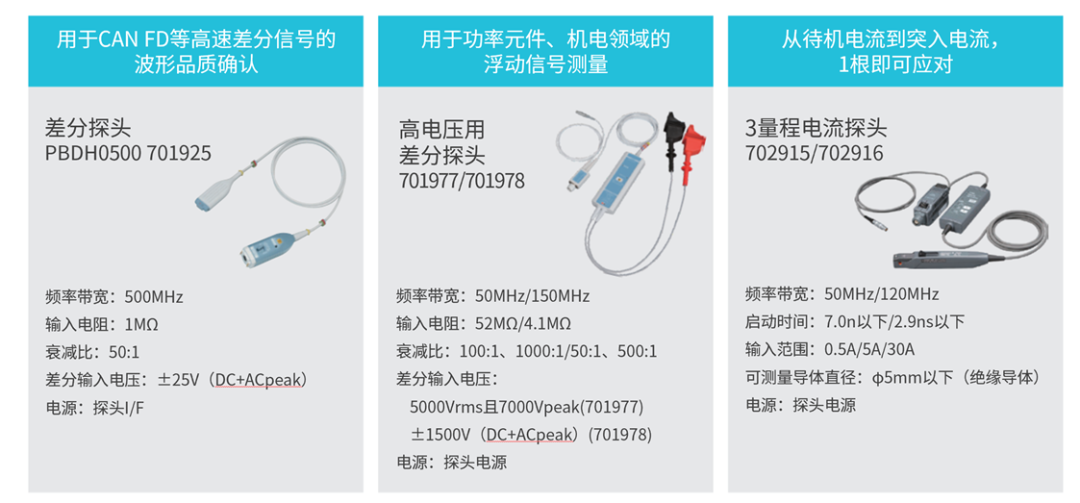

此外，用戶還可通過豐富的探頭配件升級測試。

針對電動汽車領域內的高速逆變器的多通道波形測量，橫河使用了王牌產品DLM系列以及DL950進行提案，希望它們能成為您在測試領域中的貼心左右手，帶領您克服重重困難，取得全新的突破！
