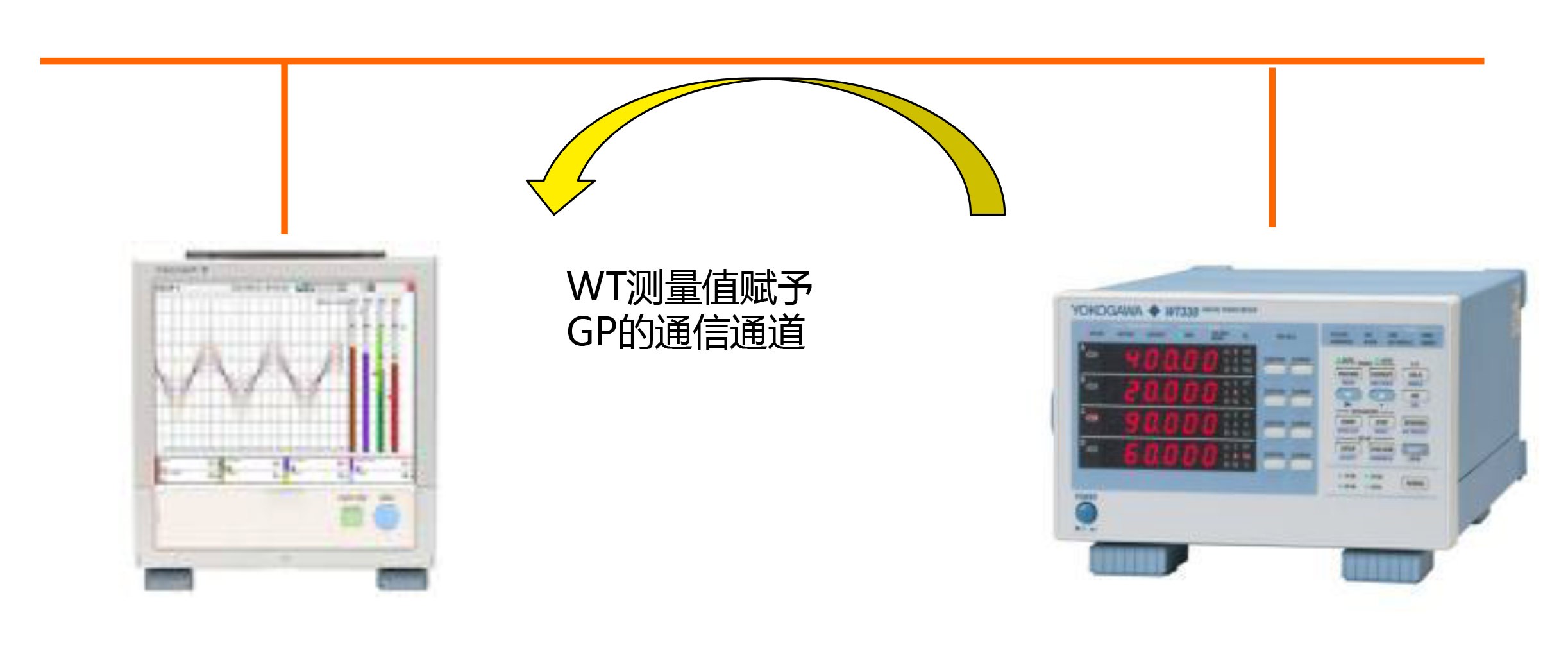

準備

★ GP: 需要 /E2 和 /MC 選件 (GP20/GP10/GM10)    x 1 臺

★ WT: 需要 Ethernet 選件 (WT1800R/WT500 or WT300E with)    x 1 臺

★ 設定 WT 的通信參數 (請參閱 WT 的操作手冊)

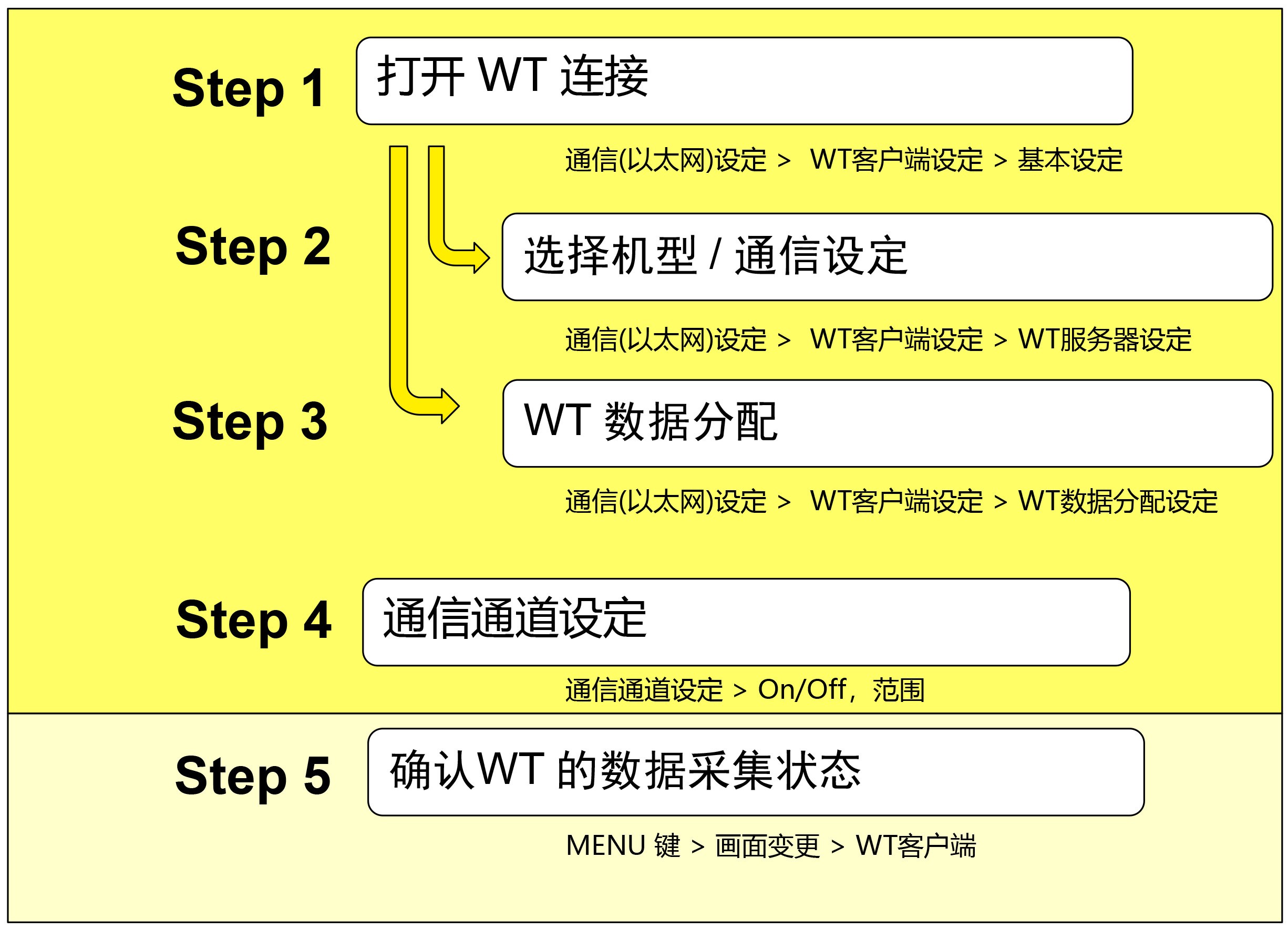

設定手順

Step 1: 打開 WT 連接

★ MENU 鍵 > [畫面變更]標簽頁 > [設定] > [通信(以太網)設定] > [WT客戶端設定] > [基本設定]

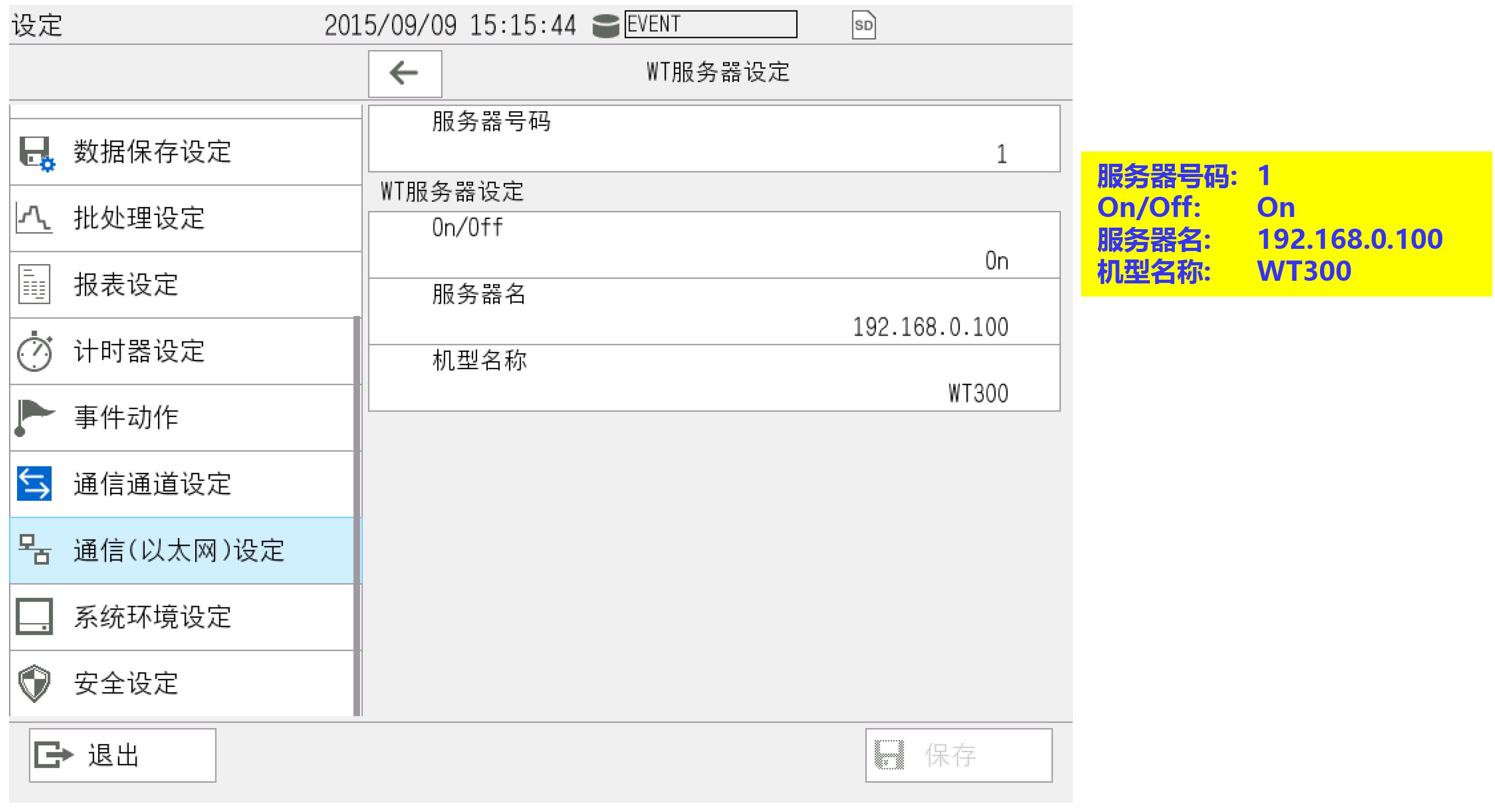

Step 2: 選擇機型 / 通信設定

★ MENU 鍵 > [畫面變更]標簽頁 > [設定] > [通信(以太網)設定] > [WT客戶端設定] > [WT服務器設定]

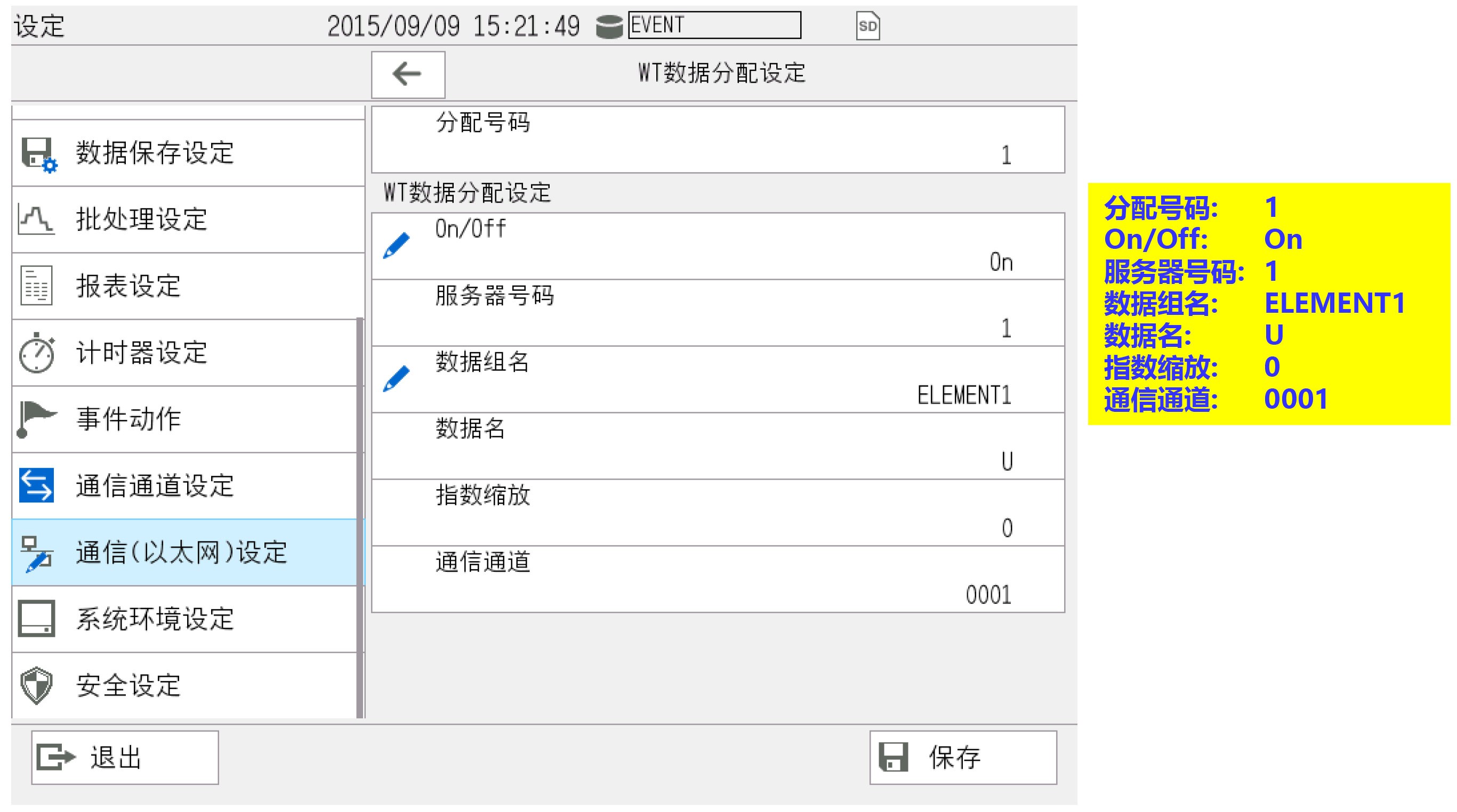

Step 3: WT 數據分配

★ MENU 鍵 > [畫面變更]標簽頁 > [設定] > [通信(以太網)設定] > [WT客戶端設定] > [WT數據分配設定]

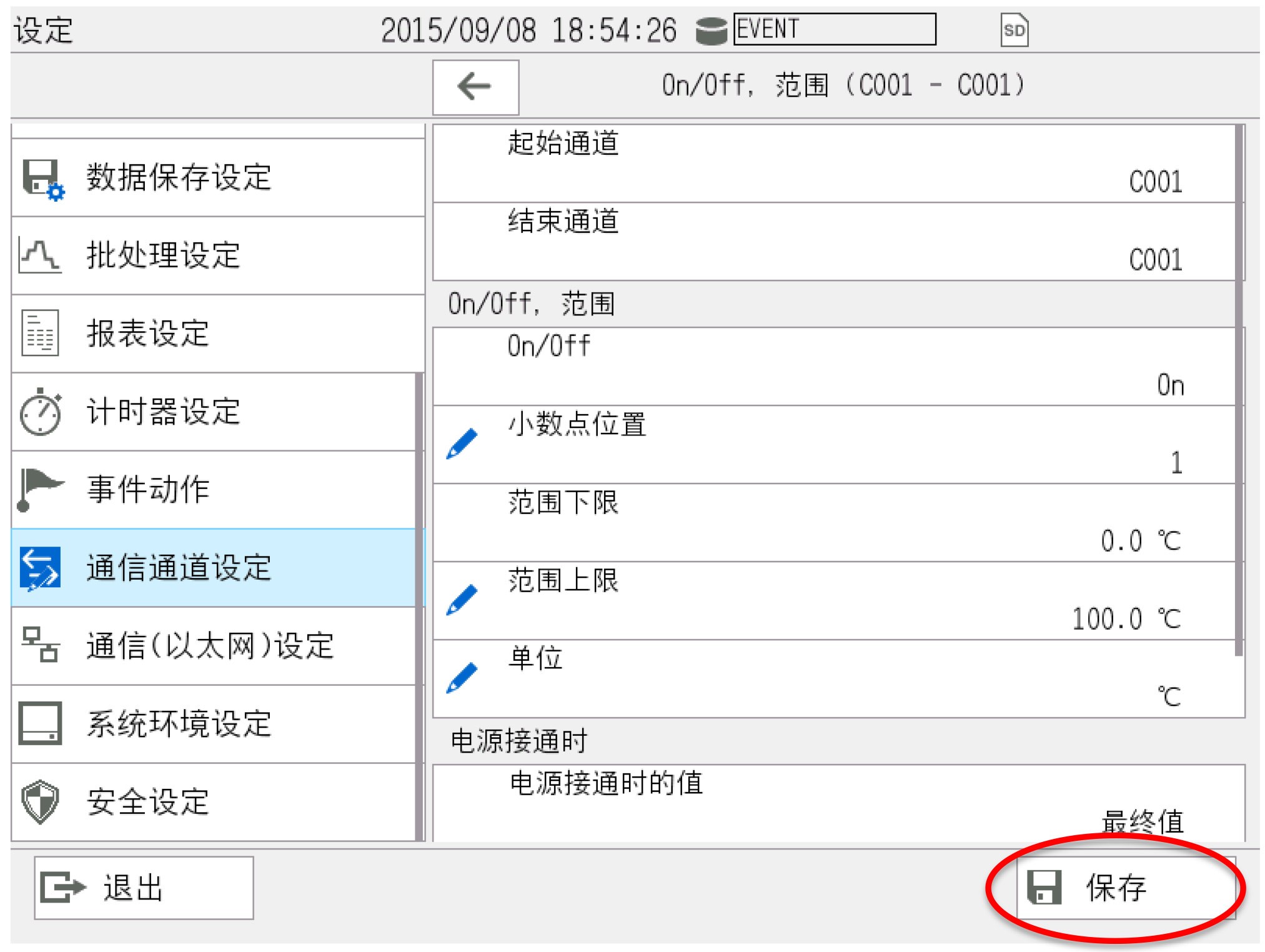

Step 4: 通信通道設定

★ MENU 鍵 ＞ [畫面變更] 標簽頁 ＞ [設定] ＞ [通信通道設定] ＞ [On/Off，范圍]

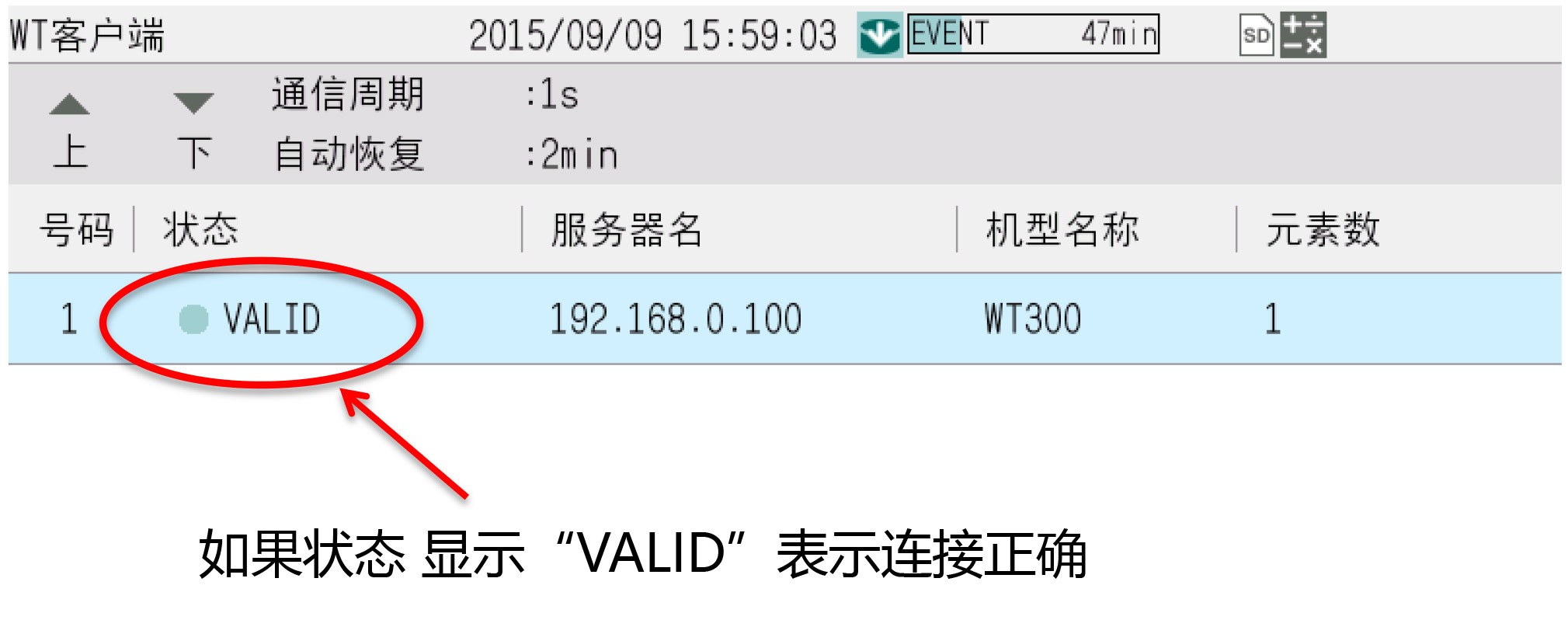

Step 5: 確認WT的數據采集狀態

★ MENU 鍵 ＞ [畫面變更] 標簽頁 ＞ [WT客戶端]

課題
