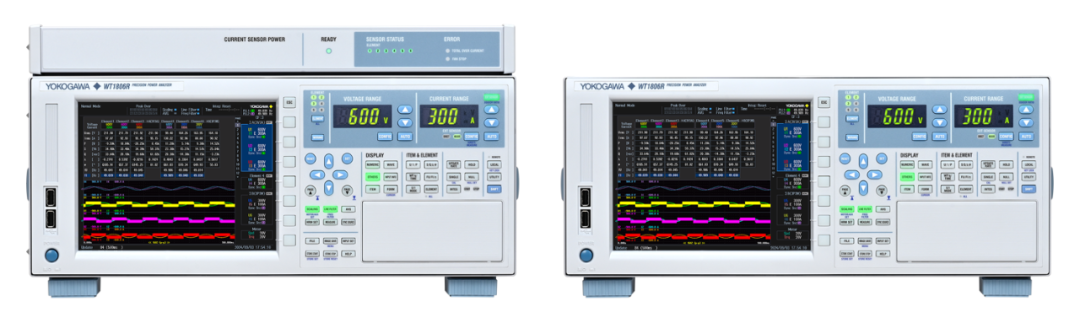

WT1800R高精度功率分析儀作為WT1800E的增強型號,為電動汽車、光伏新能源以及家用電器等使用電力電子設備的行業帶來全新測量解決方案。
繼承WT1800E優秀指標
01血脈相承
兼容WT1800E指令系統,老用戶無縫切換。
WT1800R的外觀尺寸和WT1800E相同,其所內置的WT1800E命令兼容模式更是能讓W(xué)T1800E的老用戶便捷平滑地過渡到WT1800R。
02性能復刻
功率DC/基本精度:±0.1%
電壓、電流頻率帶寬:5MHz
采樣速度:約2MS/s (16-bit)
最大6輸入單元
最大500次諧波測量、雙諧波同時測量
WT1800R提升優勢
01存儲升級
內置1GB安全存儲,U盤丟失成歷史!
WT1800R緊跟市場對產品功能的需求變化,取消了內置打印機選件并將GP-IB通信接口由標配轉為選件。
為減少用戶因U盤損壞或丟失而造成的數據風險,WT1800R的主機新增了1GB的內置存儲器,如此一來用戶即可在獨立使用主機測量時免去使用U盤進行數據存儲的風險,也便于其把主機設置文件保存在內置存儲器中隨時調用。
02增強自定義公式

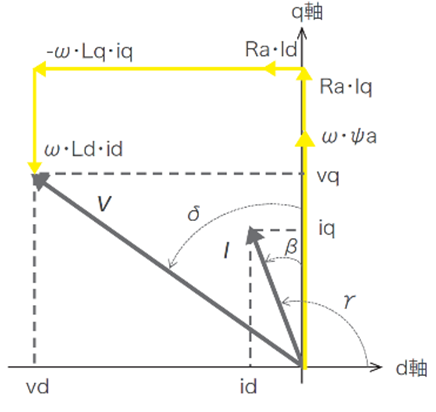

WT1800R還在WT1800E的基礎上增強了運算能力,工程師們不僅可以通過用戶自定義功能完成對電機dq軸的相關參數(如Id, Iq, Ld, Lq等)運算,還能獲取三相不平衡度的計算參數。
03操作便捷化
WT5000同款界面,一次性設定所有參數,測試設置更便捷!

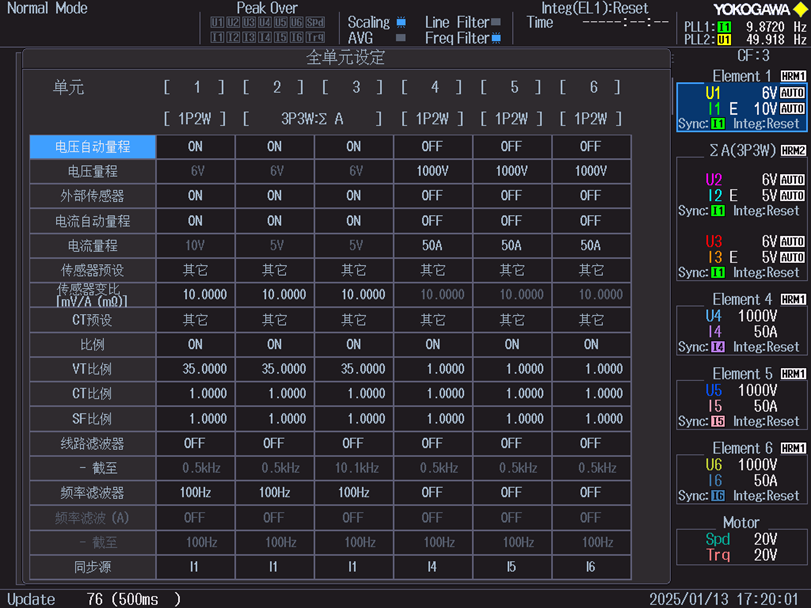

WT1800R的顯示界面風格變化較大,不僅采用了WT5000的黑色背景風格,還對菜單和窗口進行了更為人性化設計,例如,與WT5000類似,WT1800R增加了所有單元基本設置界面,便于用戶在一個界面下對接線方式、量程、變比、濾波器、同步源等進行設置,免去了在菜單間跳轉設置的困擾。
工程師實測體驗,這些細節太懂你

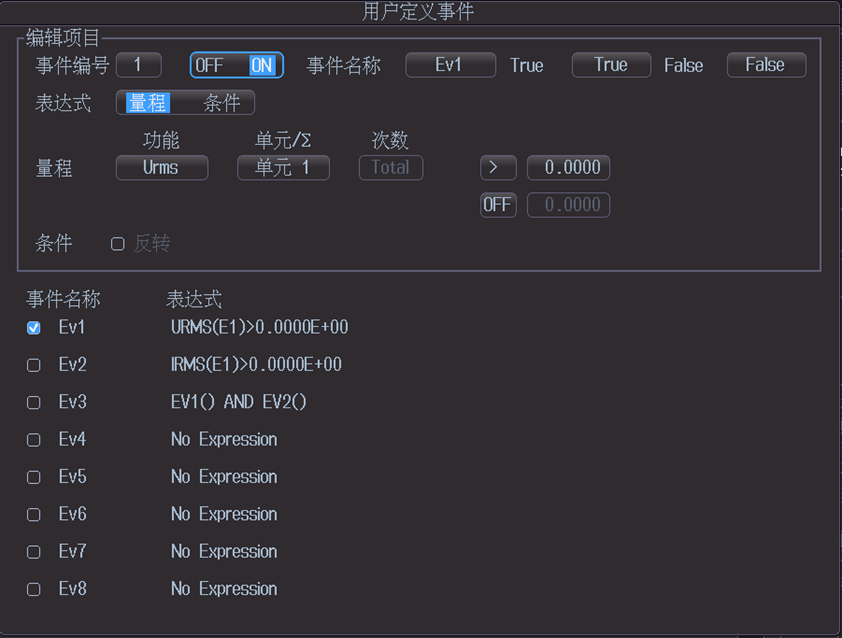

可通過事件觸發對測試設備進行數據保存,例如用戶可指定保存開始時間,比如從電機啟動時開始保存。

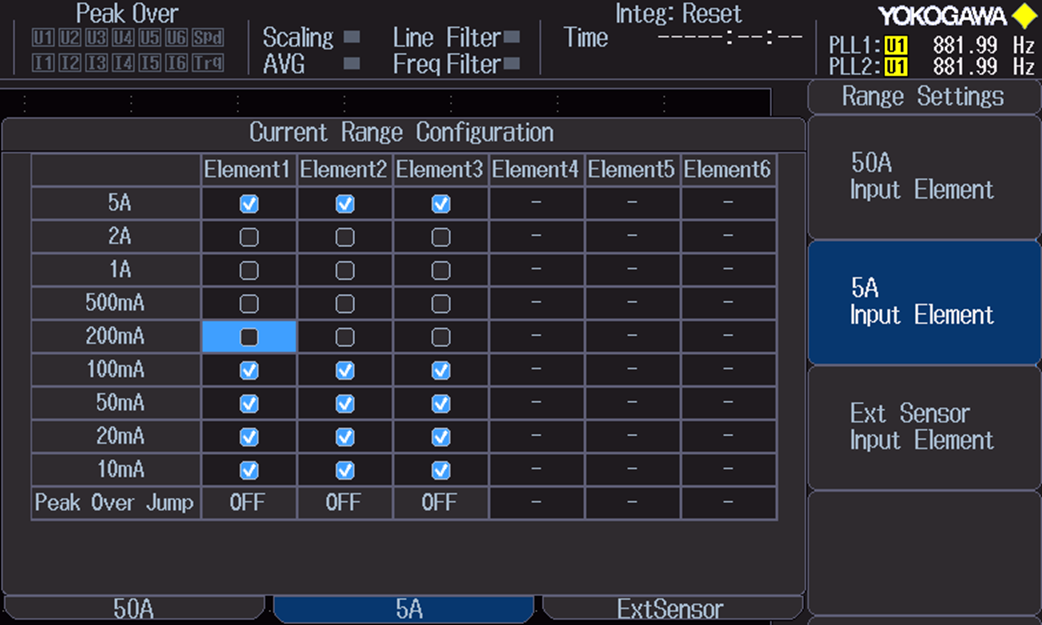

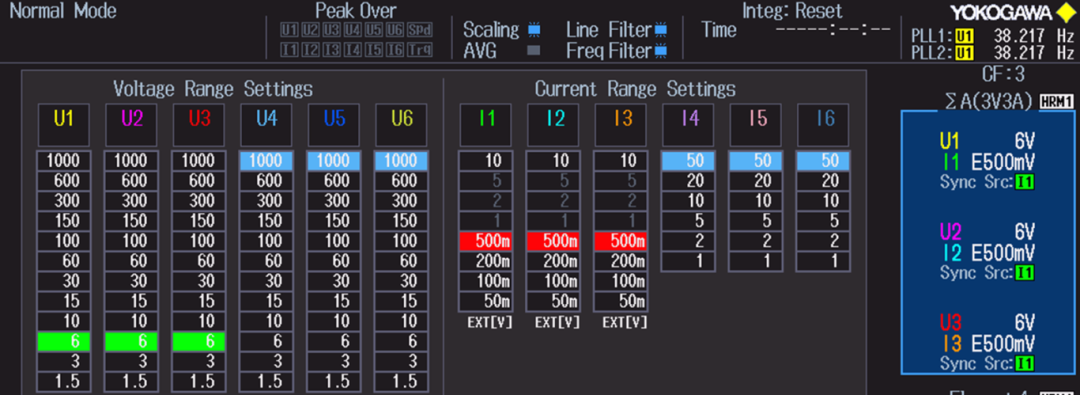

可使用量程配置功能選擇特定的電壓和電流量程。由于設備只使用選擇的量程(有效量程),因此上下切換量程的速度大大加快。
可以通過顏色判斷量程是否合適。
更多功能

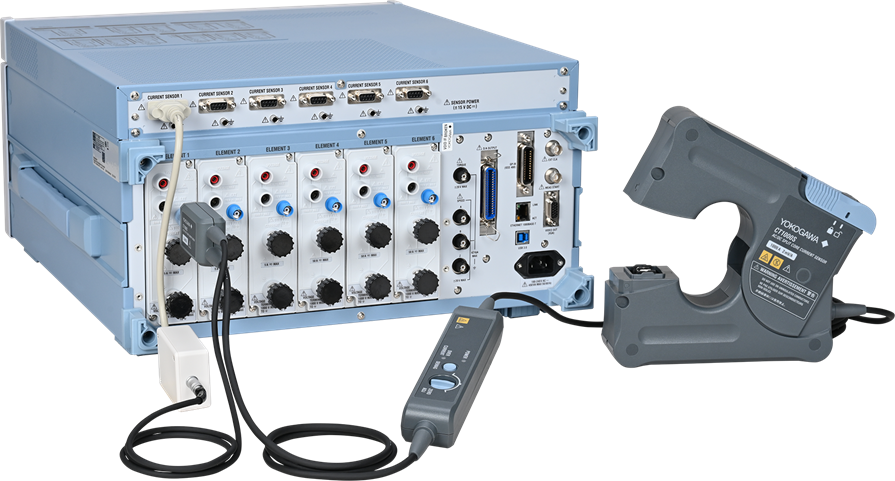

01 PD2電源選件加持,復雜環境測量更加穩定!

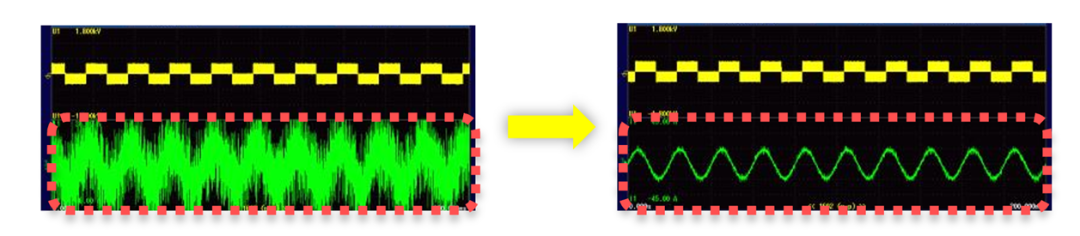

通過使用電流傳感器電源選件(/PD2),可以有效提高使用電流傳感器測量時的抗干擾性,此外/PD2電源選件還可以給橫河開合式電流傳感器CT1000S供電,以幫助用戶獲得高精度高抗干擾性的電流測量結果。
02電機評價功能

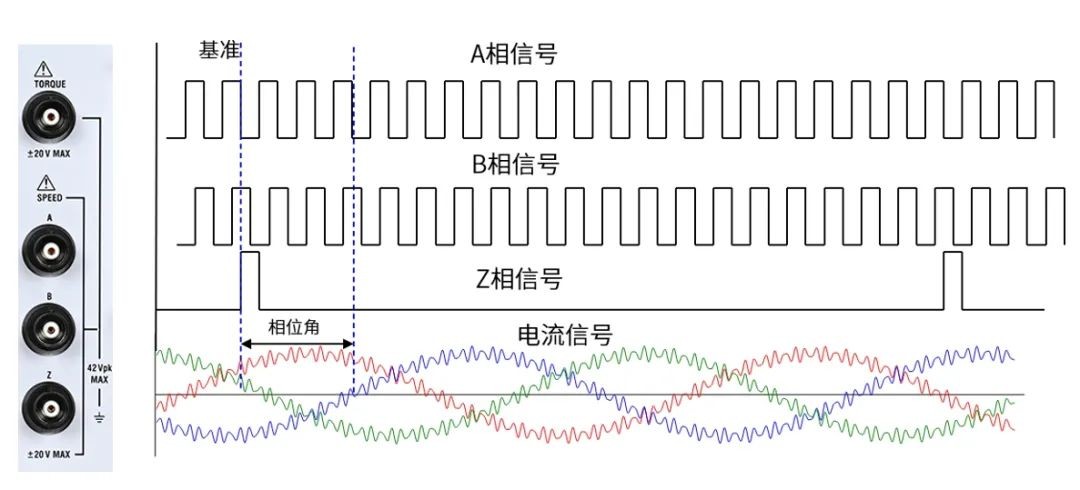

當用戶使用WT1800R測量轉速和扭矩信號時,設備不僅支持輸入脈沖或模擬信號,允許A相、B相和Z相輸入,也將檢測旋轉方向和測量電角度成為可能。(選件功能)
03自定義顯示畫面
用戶還可自行設計創建用戶自定義畫面,使測量結果顯示更加直觀。
04強大積分功能

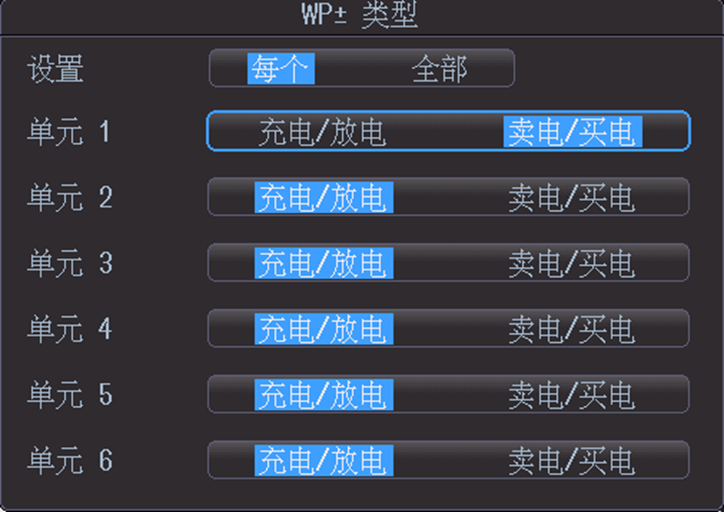

既可以按單元分別選擇充放電模式或買賣電模式,也可以按單元分別選擇電流積分模式(rms/mean/dc/r-mean/ac)。
積分獨立控制,可以按單元分別設置積分開始或積分結束。
積分時可以執行自動校準,以減少長時間運行帶來的溫漂影響。

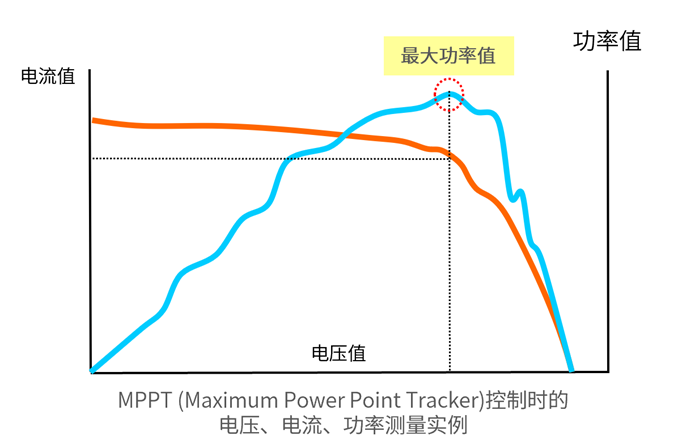

05光伏MPPT峰值追蹤
在光伏發電中,執行MPPT控制可有效利用光伏電池所產生的電壓,獲取最大化功率。在實操過程中WT1800R不僅能夠測量電壓、電流和功率,而且還能測量電壓、電流和功率峰值(分別測量正極(+)和負極(-)) 以及最大功率峰值。

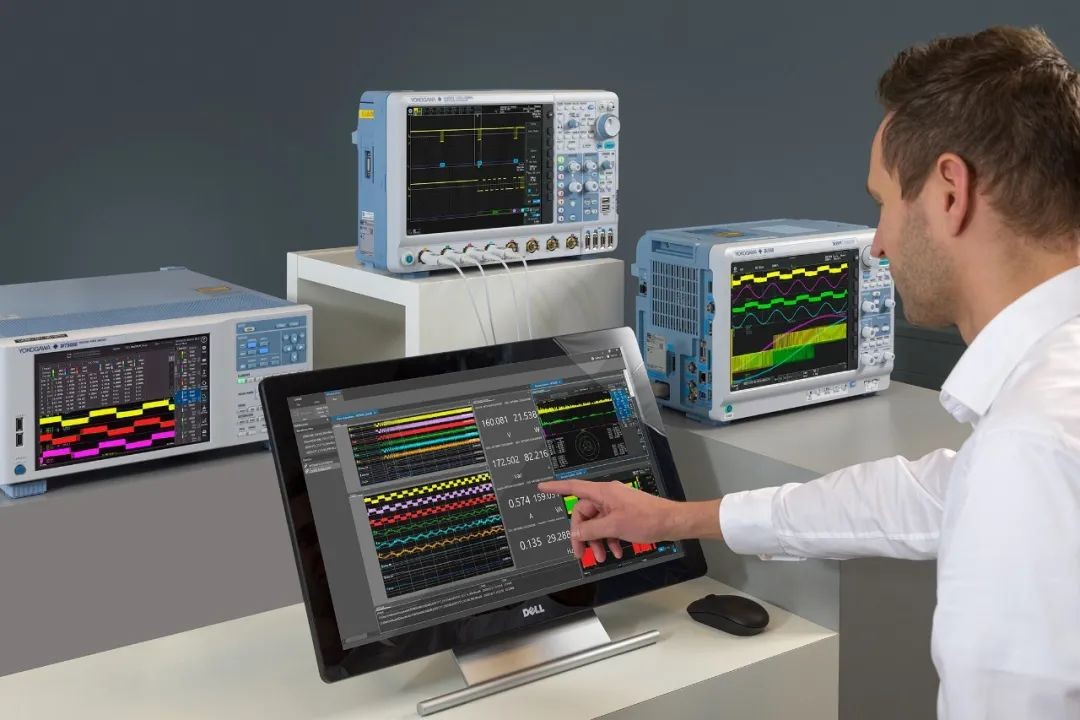

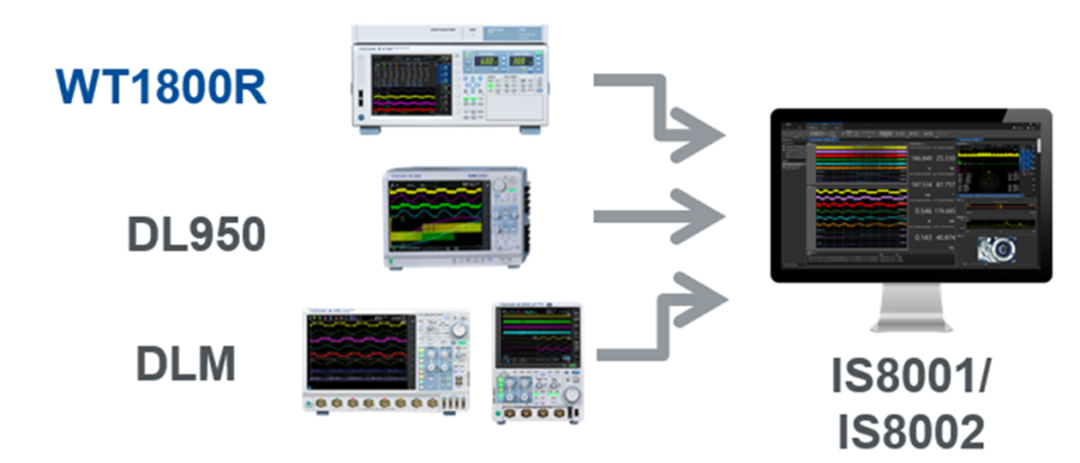

IS8000平臺同步測量波形
橫河IS8000集成軟件平臺也可支持WT1800R在線測量,使其可以和DL950等波形設備同步測量,實現功率參數和波形數據同軸顯示,便于工程師分析數據異常的原因。
