相較于示波器，擁有更大存儲空間與更多通道數的示波記錄儀固然在長時間高速采樣記錄存儲波形方面更具優勢，但偶發的異常信號才是工程師們?cè)跍y(cè)量中的關注重點，那么在海量波形數據中我們究竟有沒有高效捕捉異常信號的快速方式呢？

故障錄波

以我們熟知的市電信號為例，正常情況下它是穩定輸出的50-60Hz，有效值為220V的正弦波，其電能質量問題通常定義為：導致用電設備故障或不能正常工作的供電的幅值或頻率的偏差。這些問題都會直觀地反應為正弦波形性狀上的改變，如幅值的改變，頻率的改變與波形的畸變等。然而當用戶使用普通的波形設備解決問題時，則需針對相應的問題設置不同類型的觸發；若用戶使用普通的電能質量分析儀，則會因采樣率的限制而無法捕捉到瞬時變化的波形信息。

因此具有專業故障捕捉功能的示波記錄儀就成為了保障工程師們獲取精準可靠的測試結果的必要條件。作為橫河的王牌產品，DL950示波記錄儀憑借其模塊化結構、輸入通道隔離的特性，不僅能讓1000V以內的市電信號測量無需使用差分探頭，還能使測試浮地的強電信號更加安全精準。

同時DL950示波記錄儀所獨有的波形窗口觸發功能還可以將前后兩個周期的市電正弦波進行對比，當后一個波形與前一個波形不一致程度超出設置允許的窗口范圍時，即發生異常波觸發，屆時設備會自動將這個現象波形捕捉保存。

操作詳情

接下來我們通過實際操作，向大家展示“如何通過一個簡單的觸發設置，實現智能的故障錄波功能” 。為便于演示，我們選取了一個可以發出各種預設信號的信號板，并挑選了一個模擬正弦波偶發故障的信號源。

首先將 DL950初始化，并將CH1接到被測信號板的TM6端子與信號板旋鈕E。

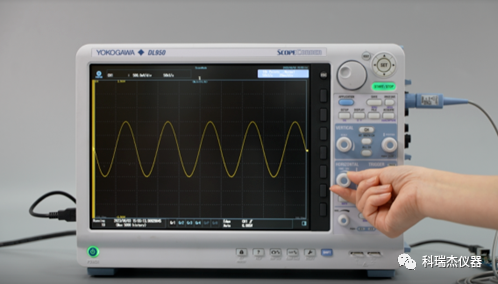

隨后再輕按自動設置，關閉其它通道只保留CH1，將顯示格式設為1，時間軸設為20ms/div。

注：在50Hz的情況下，其顯示方式為一格一個周期波形

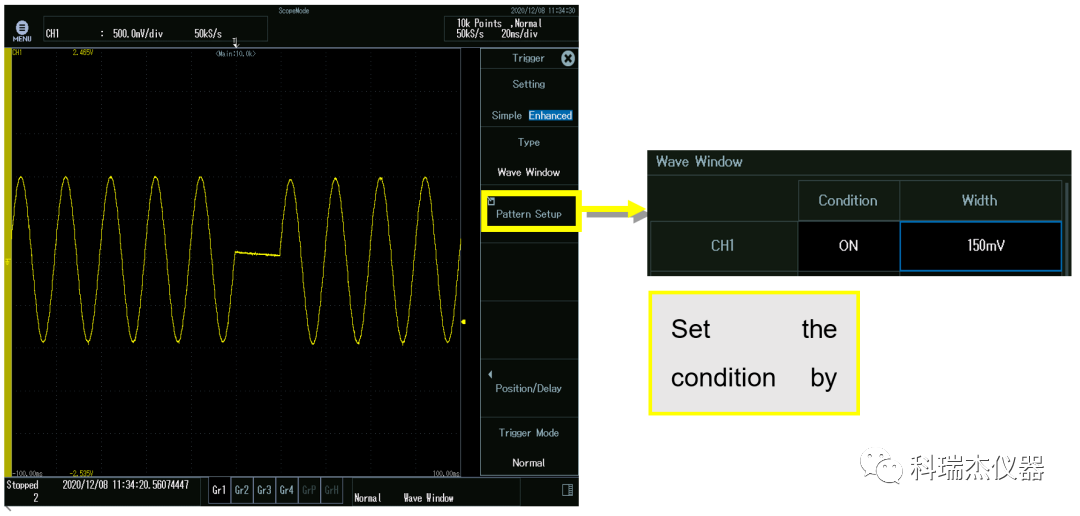

其設置觸發可設定為：

觸發模式：常規mode

觸發類型：波形窗口

設置參數：CH1-> Condition ON，Width: 150mv

注：約每10s發生一次觸發

以上設置條件可根據波形情況不同，按實際進行相應調整。

在完成相關設置后，工程師只需按下“開始/停止”按鍵，即可讓DL950示波記錄儀在無需人工操作的環境中，自動進行故障波形的判定與觸發工作。如此一來，用戶就可以在完成其它工作后再返回翻看其觸發歷史波形，并輕松找到所需的故障波形與發生時間。

 作為一款智能的電力故障錄波儀，DL950可以幫您監控生產設備的供電情況，以確保設備穩定運行；可以管理大型數據中心，云機房的UPS供電質量；還可以應用在電氣化軌道交通用電與大型工廠的發電質量的監測?？傊?，DL950是您排查供電異常的得力助手！
