在變頻器的輸入和輸出電路中，除了含有較低頻率的諧波成分外，還包含了許多頻率較高的諧波成分。雖然這些諧波能增加變頻器輸入側的無功功率、降低功率因數(主要是頻率較低的諧波)，但卻會在傳播能量的過程中干擾其他設備信號，更有甚者將導致設備無法正常工作。本文將從探尋變頻器的干擾源入手，帶您揭秘干擾的傳播方式，并為您提供行之有效的抗干擾應對策略。
在變頻器運行的過程中，有以下三個干擾源：

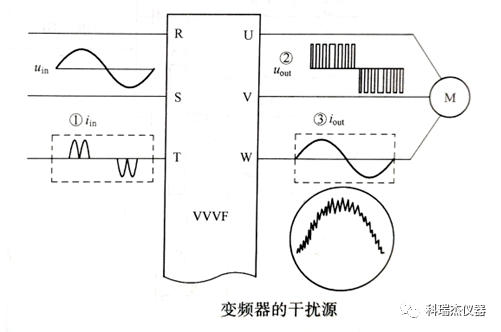

如圖1中曲線①所示，變頻器的輸入電流是非正弦波形，其頻率一般在3kHz以下，同時它所具備的豐富的高頻諧波成分還將影響其他設備的正常運行。
如圖1中曲線②所示，變頻器的輸出電壓波形是經正弦脈寬調制的高頻、高壓脈沖序列，其頻率為載波頻率，這種具有陡邊沿的脈沖信號將產生很強的電磁干擾信號。
如圖1中曲線③所示，在變頻器的輸出電流中存在著極為豐富的高頻諧波成分，其頻率一般在10kHz以上，但由于電動機繞組具有電感性質，所以變頻器的輸出電流波形十分接近于正弦波，然而卻因變頻器的輸出電壓是高頻、高壓的脈沖序列，故變頻器的輸出電流不可能是十分光滑的正弦波。
圖1
干擾源的傳播方式
三種干擾源將通過以下方式進行傳播：
線路傳播即通過相關電路傳播干擾信號，其具體途徑可分為電源網絡傳播和漏電流傳播。

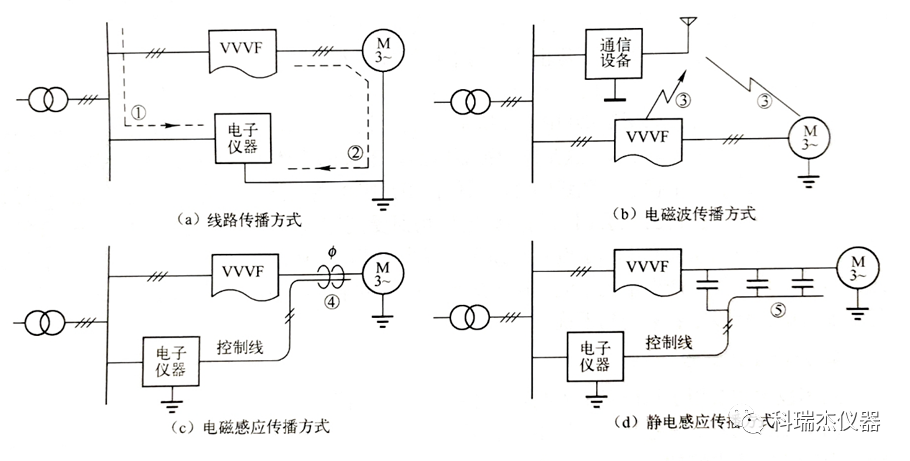

作為變頻器輸入側干擾信號的主要傳播途徑，電源網絡傳播的途徑如圖2中①所示：其輸入電流中的高頻諧波成分將使網絡電壓產生相應的脈動信號，并干擾同一網絡中的其他電子設備；作為變頻器輸出側干擾信號的主要傳播途徑，漏電流傳播的途徑如圖2中②所示：鑒于變頻器的輸出線路與大地或地線之間存在著分布電容，因此在變頻器輸出高頻脈沖電壓時干擾源將以高頻漏電流的形式流向大地，并通過地線二次傳播到其他設備。
2
電磁波傳播
這是一種主要針對遙控裝置和通信設備的傳播途徑。在變頻器的輸入電流和輸出電流中，鑒于高次諧波成分所產生的電磁場具有輻射能力，這將使其他設備因接收到電磁波信號而受到干擾，其途徑如圖2中③所示。
3
感應耦合傳播
當變頻器的輸入或輸出電路附近有其他電氣設備時，變頻器的高頻諧波成分將通過感應的方式耦合至其他設備，其傳播方式可分為電磁感應傳播和靜電感應傳播。
作為電流干擾信號的主要傳播方式，電磁感應傳播的途徑如圖2中④所示。在變頻器的輸入和輸出電流中，高頻諧波成分將產生高頻磁場，其中的高頻磁力線將穿過其他設備的控制線路而產生感應干擾電流，由于該電流是以控制電路為回路并疊加至控制電流上的干擾信號，因此通常被稱為差模干擾信號；作為電壓干擾信號的主要傳播方式，靜電感應傳播是將變頻器輸出的高頻電壓通過線路的分布將電容傳播至控制電路的一種傳播方式，其途徑如圖2中⑤所示。在這一過程中所產生的干擾電流將與在兩根控制線內所產生的瞬間電流具備相同的方向，并與大地共同構成回路，因此我們通常將具有這種特點的干擾信號稱為共模干擾信號。
圖2
抗干擾措施
那么我們可以采取哪些抗干擾措施呢？
合理布線能在很大程度上削弱干擾信號的強度，因此橫河建議在布線時，應遵循以下幾個原則：
遠離原則。各種設備的測量線應盡量遠離變頻器的輸入、輸出線。
相絞原則。將兩根測量線相絞，能有效抑制差模干擾信號。
不平行原則。如果測量線和變頻器的輸入、輸出線平行，則兩者間的相關參數如互感、分布電容、電磁感應和靜電感應的干擾信號也會隨之增大，因此在空間上測量線應盡量和變頻器的輸入、輸出線交叉，最好是垂直交叉。
2
削弱干擾
1.接入電抗器。當變頻器在電源輸入側接入電抗器(包括交流電抗器和直流電抗器)后，即在改善變頻器輸入電流波形、提高變頻器輸入電流的功率因數的同時，還有效削弱了變頻器輸入電流中的高頻諧波成分對其他設備的干擾。
2.接入濾波器。輻射能力與頻率密切相關，即電磁場的頻率越強，輻射能力也越強，因此在串聯于變頻器的輸入和輸出電路中，我們可借助濾波器的優勢，削弱高頻電流干擾。
3
屏蔽電路
屏蔽電路的主要作用是吸收和削弱高頻電磁場，主要有以下兩種方式：
1.屏蔽主電路。屏蔽主電路主要是通過吸收和削弱的方式降低干擾源向外輻射，在操作時用戶應把變頻器到電動機之間的連接線盡量穿入金屬管內，并將金屬管接地。
2.屏蔽控制電路。用戶可通過屏蔽線接地的方式，阻止外來干擾信號竄入控制電路。而當測量線和變頻器相接時，屏蔽線的屏蔽層可不用接地，只需將其中的一端接至儀器的信號公共端即可。
注：屏蔽線的屏蔽層只能一端接地，切不可兩端接地。這是因為控制電路是干擾的受體，當它接近主電路時就會受到高頻電磁場的感應干擾。而屏蔽線的屏蔽層的作用則是阻擋主電路的高頻電磁場，但它卻會在阻擋高頻電磁場的同時，因切割高頻電磁場而受到感應。所以當屏蔽線的屏蔽層一端接地時，因其無法構成回路即產生不了電流而被用于測試；而當屏蔽線的屏蔽層兩端接地時，它卻因與控制線構成回路而在控制線內產生干擾電流。
4
隔離干擾信號
隔離技術主要有電源隔離和信號隔離兩種方式，主要用于阻隔已竄入線路的干擾信號。
1.電源隔離。一些耗電量較小的電子與電源設備可通過隔離變壓器和電網進行隔離，以防止竄入電網干擾信號進入電子設備。
2.信號隔離。信號隔離是指設法隔離干擾信號，通常在隔離中會使用光耦合器。
5
設備接地
要知道設備接地不僅是出于安全考慮，還具有把高頻干擾信號引入大地的功能。因此在設備接地時，應注意以下幾點。
1.接地線應盡量粗一些，接地點應盡量靠近變頻器。
2.接地線應盡量遠離電源線。

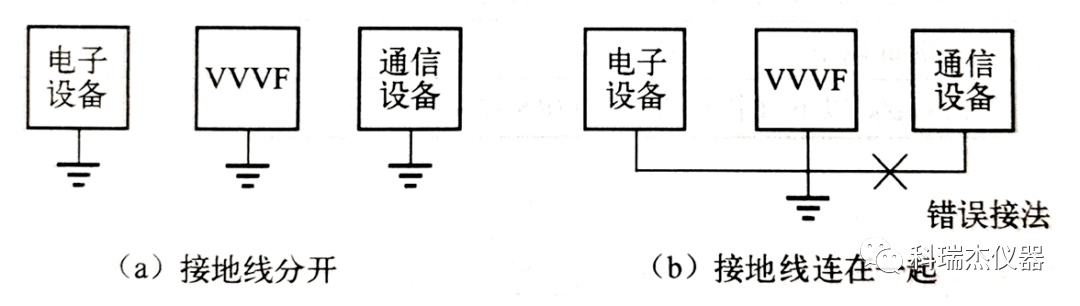

3.變頻器所用的接地線必須和其他設備的接地線分開。
4.避免把所有設備的接地線連在一起后再接地。
*參考資料-——電子工業出版社《變頻器控制技術》
