在這個電子信息技術日新月異的時代，噪聲污染如影隨形，已經成為電子信息傳播質量的無形殺手。它悄無聲息地干擾信號傳輸，影響電子電路的通訊質量，導致測量結果頻頻失真。然而，盡管噪聲難以徹底消除，我們卻可以通過巧妙地調整測量措施，對其進行有效抑制和管控，通過最大限度弱化噪聲的方式大大提高測量的準確性。
對于測試設備而言，噪聲主要來源于兩方面：輻射干擾噪聲和電源噪聲。輻射干擾產生的噪聲會通過空間介質，干擾能量的近場感應。這類噪聲主要在工頻、射頻和高頻大功率傳輸線上產生，由于其上方電流變化迅速，因此會在附近形成交變磁場噪聲源。為幫助用戶更直觀地理解如何處理這類噪聲干擾，我們借助橫河示波器DLM3000進行實際操作演示。
首先我們需要用一臺DLM3000示波器捕捉原始信號并分析該干擾信號的構成，其界面如圖1所示：

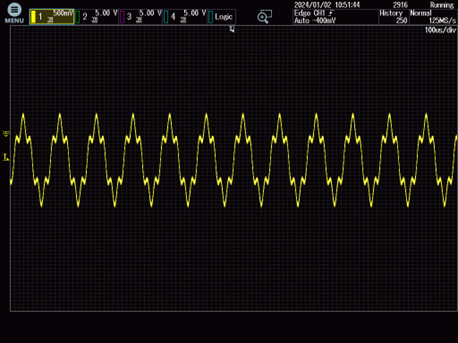

圖1：原始信號的干擾信息分析圖

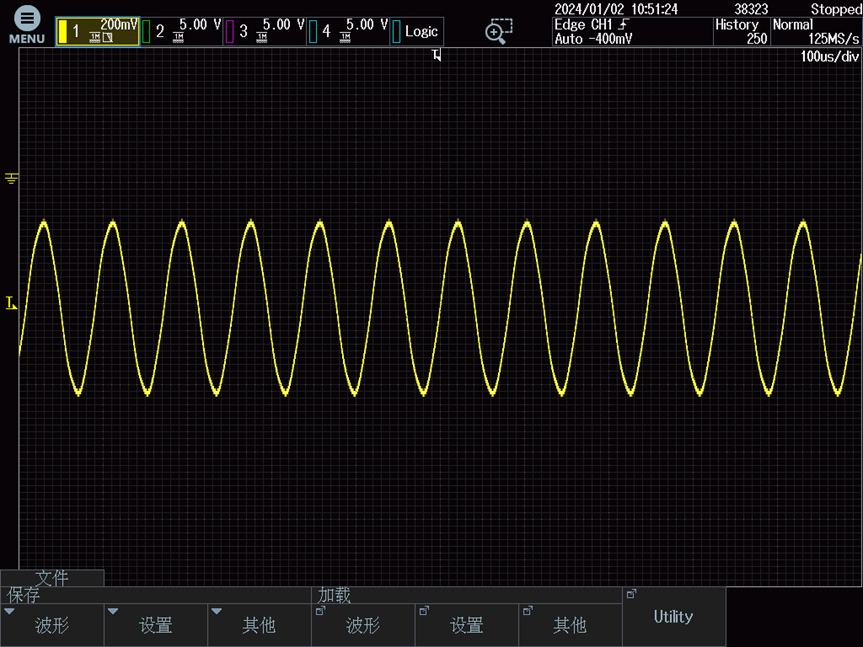

圖2：經濾波器功能處理后的信號
圖2是用戶在圖1的基礎上使用了DLM3000的8Khz低通濾波器后得到的波形，我們可以明顯看到其顯示波形規整了許多。同時用戶還可根據不同的信號及干擾雜波，從8Khz-200Mhz分的14擋位中自由選擇不同的濾波器擋位進行測量。
對于測試設備而言，電源噪聲主要來源也有兩方面，一個是因電源供電而引發的噪聲，另一個則是因接地問題而引起的噪聲。

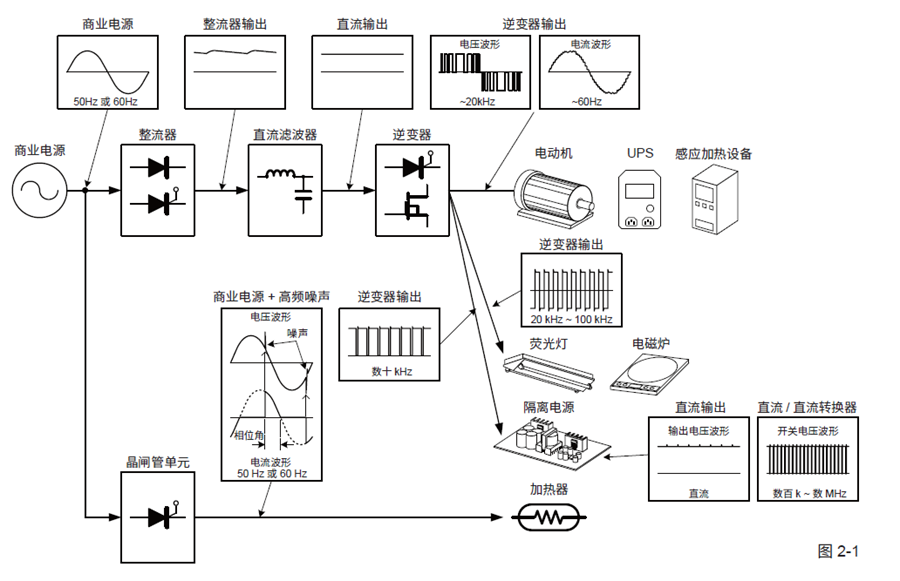

電源供電噪聲主要是由現場的電機、變頻器、逆變器等設備產生。當這些設備和測試儀器使用同一個電源時，它們的電源質量會受到影響。針對這種類型的干擾，用戶可參考圖3所示的方法進行處理。
圖3：處理電源供電噪聲的策略圖
當測試現場不具備電源濾波或隔離電源能力時，請保證設備電源與被測電力系統電源相互分隔且保持足夠遠的距離。同時對于測試設備來說，接地不僅僅是防止觸電的安全措施，還能使儀器不易受噪聲干擾。

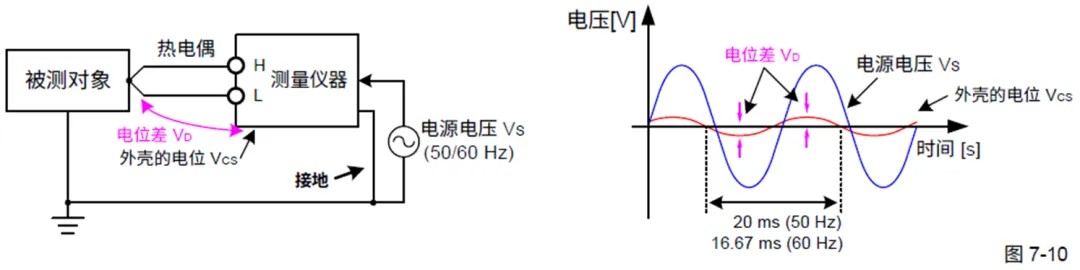

圖4：儀器接地時的測試情況示意圖

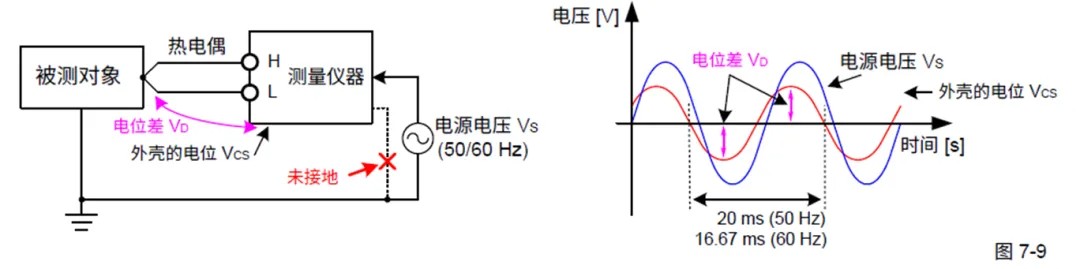

圖5：儀器未接地時的測試情況示意圖
通過圖4和圖5的對比可知，雖然外殼點位Vcs與電源電壓的頻率相同，但其振幅卻在接地和未接地的兩種情況下相差甚遠，接地時測量外殼的電位更低，其測試結果也更加準確。
今天我們從儀器設置和電源質量入手向大家介紹了一些屏蔽噪聲的方法，歡迎大家隨時我們交流測試問題。
