往期文章向大家介紹了橫河示波器的“周期統計功能”，即當被測信號為周期性信號時用戶可使用“周期統計”功能，示波器將按照信號周期自動進行測量并輸出相關數值。那么當被測波形為非周期性信號時，我們還能使用這一便捷高效的功能對相關參數進行測量統計嗎？
要解答這一疑問，我們不妨從示波器的周期統計原理入手。事實上該功能的運算邏輯就是將被測波形按照周期劃分成若干個運算區間，然后在每個運算區間內使用自動測量的方式來獲取測量值；然而對于非周期性的波形，儀器雖然無法通過源波形按區劃分測量周期，但卻可以通過與源波形相關的周期性波形劃分被測波形的測量區間。

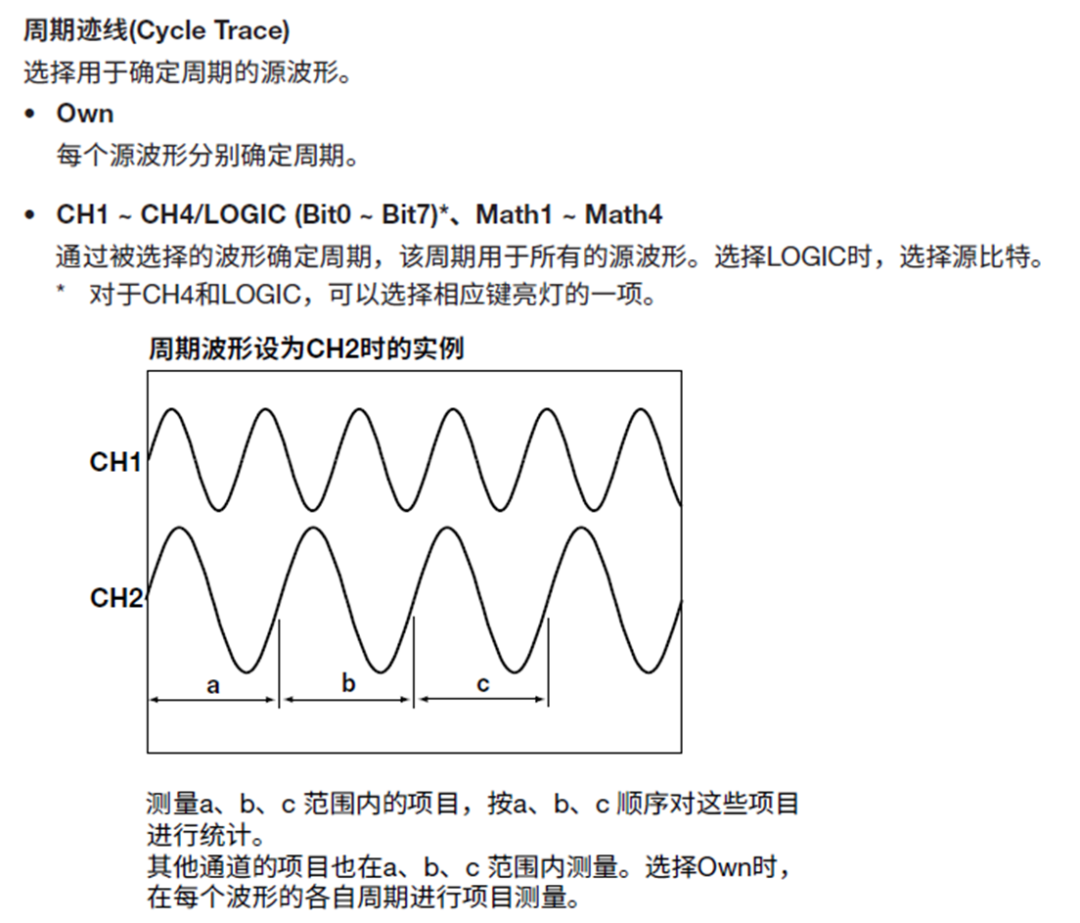

由上圖可知，在使用“周期統計”功能時，我們既可以使用每個源波形來確定周期，也能通過直接選擇波形來確定周期。假如我們同時采集的波形既有周期性波形也有非周期性波形，那么我們就可以選擇一個周期性的波形作為所有源波形的運算周期，進而對非周期性波形展開周期統計運算。
當用戶在獲取電機每一轉軸電壓的峰峰值，或統計電機在不同轉速下的應力變化時，常常會遇到需要對非周期性波形展開運算測量的情況。接下來我們將以軸電壓的統計為實操案例，通過任意波形發生器模擬相關波形，為您詳解如何采用“周期統計”功能測量非周期性波形。

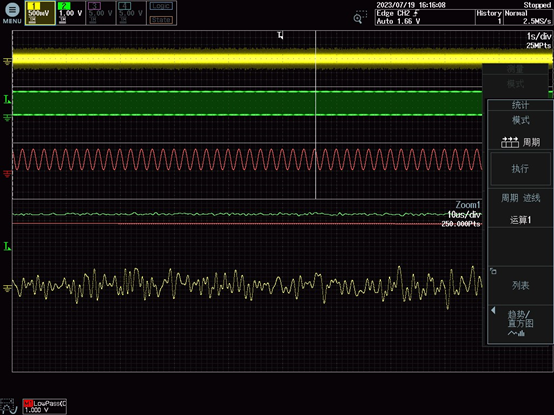

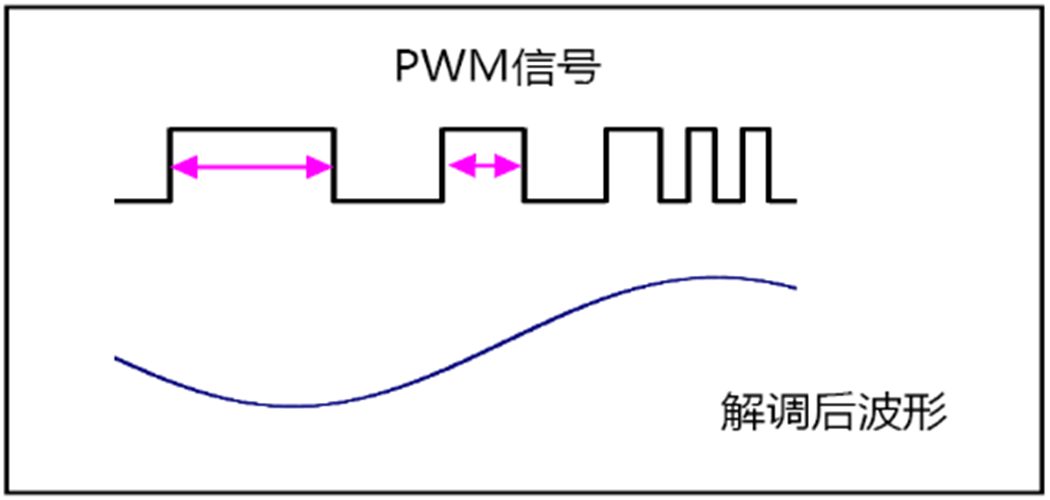

上圖的黃色波形為軸電壓波形，綠色波形為BLDC的控制信號，而紅色波形則是對綠色波形使用濾波運算后得到的PWM波的基波。

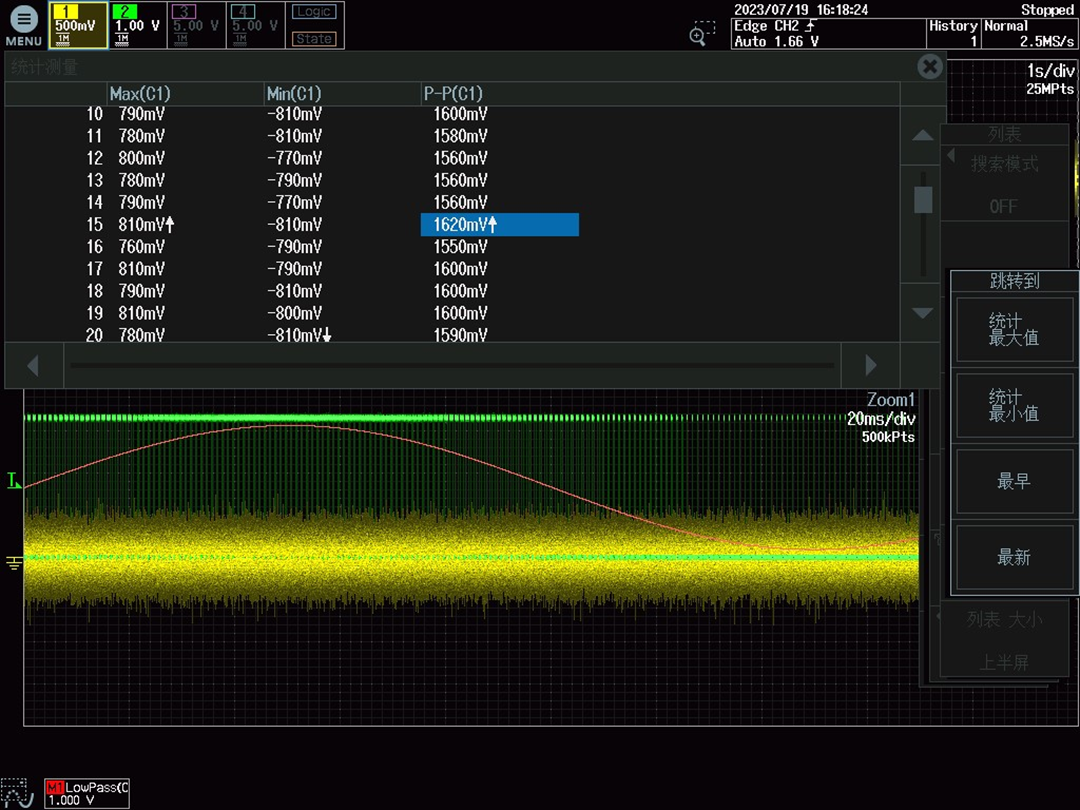

從放大窗口的波形細節可知，由于黃色波形并非周期性的信號，因此我們無法直接對其進行周期統計，但我們卻可以先把黃色波形的峰峰值設定為測量項目并在選擇“周期統計”功能后將解調后的正弦波即紅色波形作為周期波形，點擊“執行統計”即可獲取測量數據。（如下圖）

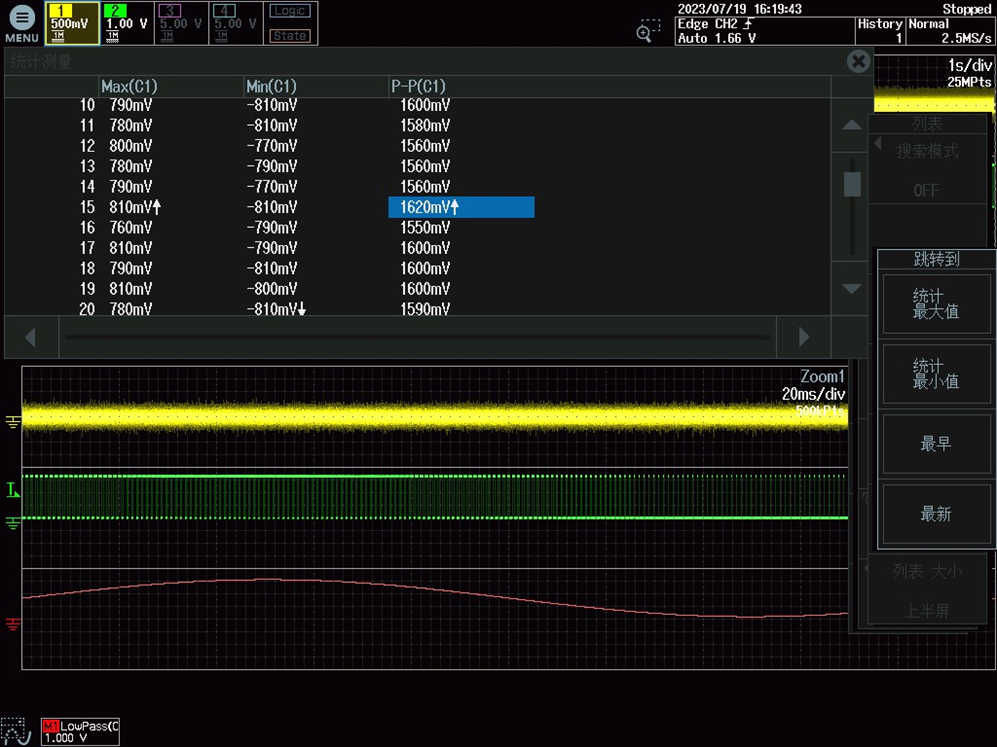

通過統計列表我們不僅能輕松查看每個周期的峰峰值，還能通過使用跳轉最大值/最小值功能到迅速定位到相關最值，而當用戶選中某個統計結果時，屏幕中的放大窗口還會根據數值自動定位到對應的波形，十分便捷。
此外，橫河的示波器和示波記錄儀還能將用戶的數據統計列表導出為可編輯的EXCEL文件，這對于需要將測試數據存檔或是需要將波形和測量數據放置在一起做報告的用戶而言絕對是一個不可多得的優勢。
以上就是對非周期性波形進行“周期統計”功能的應用說明，希望這個功能可以給您的測試帶來便利，如果有相關的測試疑問，歡迎和我們聯系！
