概述：

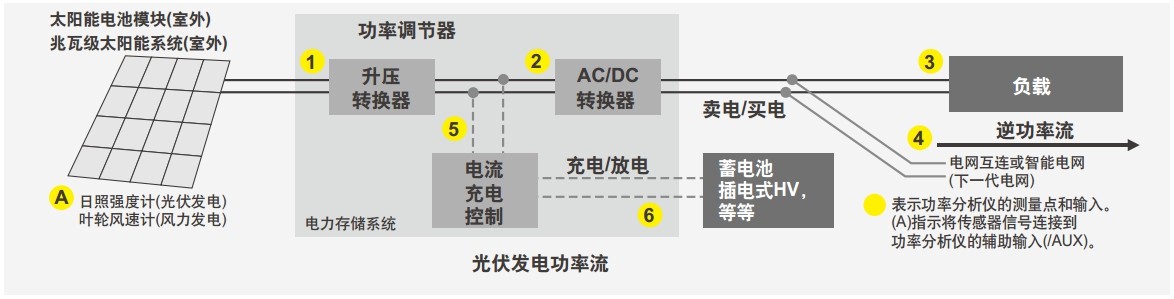

光伏電池模塊和風力渦輪機產生的能量通過功率調節器從直流電轉換為交流電。最大限度降低這些轉換中的損耗，可以提升整個能源系統的效率。每臺WT1800E能夠提供最多6個通道的功率輸入，可以測量每個轉換器之前和之后的電壓、電流、功率和頻率(交流)，以及轉換器效率和充電效率。

測量瞬時峰值功率

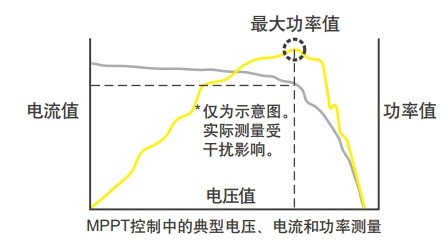

在光伏發電中，執行MPPT控制可以有效利用光伏電池產生的電壓，以求收獲的功率最大化。WT1800E不僅能夠測量電壓、電流和功率，而且還能測量電壓、電流和功率峰值(分別測量正極(+)和負極(-))

WT1800E的優勢

多通道和寬輸入量程

功率調節器的效率評價需要6輸入通道同步測量，例如升壓轉換器、變頻器和蓄電池的輸入/輸出。通過直接輸入端子(電壓量程: 1.5V ~ 1000V、電流量程: 10mA ~ 5A或1A ~ 50A)，無需使用電流傳感器即可執行高精度測量。

諧波失真因數測量

逆功率流導致電壓波動和諧波流入電力系統。諧波測量功能可以通過測量諧波成分來計算和顯示諧波失真因數(THD)

紋波系數和功率損耗測量

通過用戶自定義功能，可以計算輸入和輸出之間的功率損耗、直流電壓和直流電流紋波系數。最多可設置20個計算公式。F1、F2等算術運算的顯示名稱可自由改變。

典型計算公式

1.直流電壓紋波系數=

[(電壓峰值(+)–電壓峰值(-))/2×直流電壓值(平均)]×100

2.功率損耗=輸入功率- 輸出功率

買電/賣電和充電/放電

可以測量電網互連之中的賣出/買入電量和電池充電/放電量。WT1800E可以執行電流積分、視在功率積分(WS)、無功功率積分(WQ)以及有功功率積分，能夠在賣電/買電和充電/放電模式下進行積分。此外，用戶自定義功能使計算積分周期內的平均有功功率成為可能。
