一、簡介

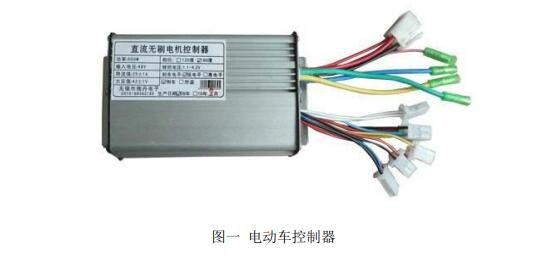

電動車控制器是用來控制電動車電機的啟動、運行、進退、速度、停止以及 電動車的其它電子器件的核心控制器件，它就像是電動車的大腦，是電動車上重 要的部件。電動車就目前來看主要包括電動自行車、電動二輪摩托車、電動三輪 車、電動三輪摩托車、電動四輪車、電瓶車等，電動車控制器也因?yàn)椴煌能囆?而有不同的性能和特點。常見的電動車控制器如下圖一所示。針對電動車控制器， 艾德克斯電子有相應的電源、電子負載可以滿足客戶的測試需求。

二、原理與結構

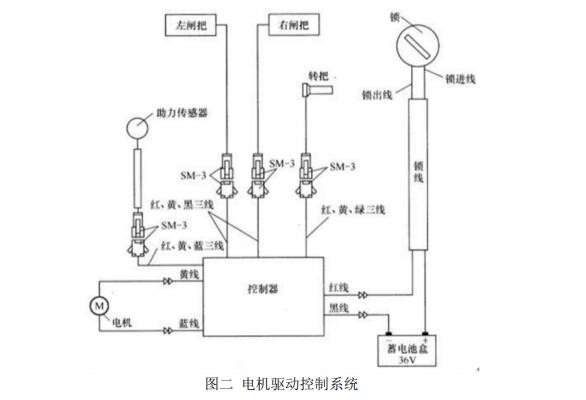

電動車控制器，即直流無刷電機控制器，由控制器、電機、轉把、閘把、助 力傳感器等構成的電機驅動、控制系統如下圖二所示：

三、測試方法

艾德克斯致力于提供新能源行業的測試解決方案，有 IT8800、IT6500、 IT6700H 等多款高性能產品可供選擇。

1、蓄電池部分 目前蓄電池盒的主要規格有 36V/12AH、48V/12AH、36V/14AH、48V/14AH、 36V/17AH、48V/17AH、36V/20AH 和 48V/20AH 等，可選用 IT6500 系列寬范 圍大功率直流電源或 IT6700H 系列寬范圍電源模擬蓄電池盒輸出，給控制器及 后端設備供電。

IT6500 系列寬范圍大功率直流電源全系列超過 100 個機型，包含從 800W 到 30kW，以及高達 1000V、1200A 的輸出范圍；不但有豐富測量功能、高速響 應的 IT6500C 系列，同時也提供高性能、穩定輸出的 IT6500D 系列，用戶可以根據需求，輕松選擇；此外，IT6500C 系列還擁有 CC&CV 優先權功能，可以通 過選擇 CC/CV 環路的響應速度以及電壓電流上升下降速度，來避免電流過沖。

 2、反向電動勢的吸收

電動機運轉時有通過電流的導線，通電導線切割磁感線會產生電動勢。所以 此時電動機運轉在切割磁感線，也會產生電動勢。用右手定則判斷，此電動勢的 方向和電動機兩端所加電壓相反，所以把這里產生的電動勢稱作反向電動勢。

計算方式：設線圈的面積為 S，角速度為 w，磁感應系數為 B，則反向電動 勢 E=BSw，如果知道匝數 n，則 E=nBSw。

影響：電動機本身有電壓，產生反電動勢后，等效的電壓就小一些（兩者方 向相反故相減），于是電動機不會被燒壞。

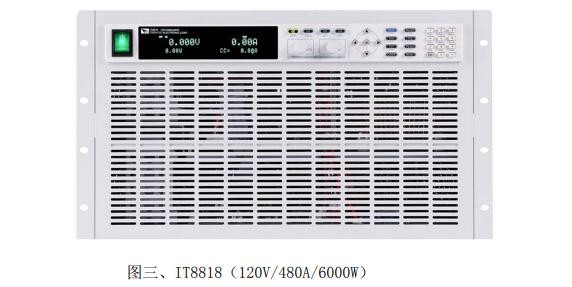

為了吸收電機的反向電動勢，增加電機的效率，我們可以在前端增加直流負 載，以消耗直流無刷電機切割磁感線產生的反向電動勢?？蛇x用 IT8800 系列高 性能直流電子負載，設置負載工作在 CV 恒壓模式，且電壓設定值大于模擬蓄電 池的電源的輸出電壓，避免消耗供電直流源輸出的電量。

IT8800 系列功率范圍 150W-55kW，電壓/電流測量速度最高可達 50kHz， 分辨率可達 0.1mV/0.01mA，滿足客戶高精度的測試需求；具有定電壓、定電流、 定電阻、定功率四種操作模式，保護功能完善，內置 RS232/GPIB/USB 通訊接 口，滿足各種通訊需求。

艾德克斯是一家專業生產測試測量?jī)x器的公司，在汽車電子、工業、電池、 新能源等眾多領域有專業的測試解決方案，時刻關注最新科技和市場趨勢，客戶 遍布全球二十多個國家和地區。
