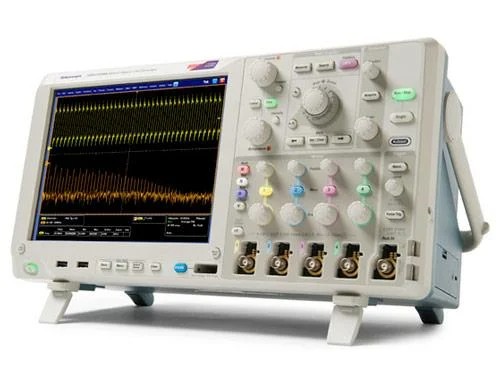

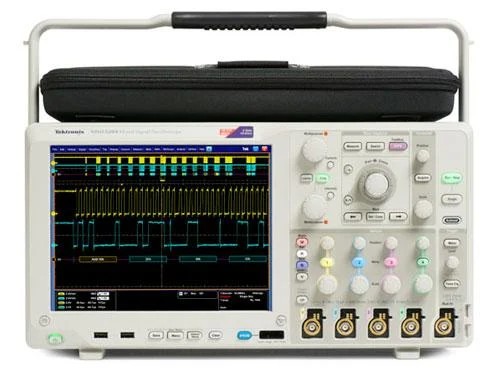

MSO/DPO5000B 系列示波器為調試和驗證復雜系統的工程師專門設計，可提供出色的信號完整性以及高級分析和數學功能，滿足您的工作臺和實驗室的需要。 MSO 型號包括 16 條數字定時通道，所有型號的配置均可解碼常見的串行協議，方便您全面了解您的系統。 此外，您可以在示波器上運行基于 Windows? 的分析軟件。
標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 高級抖動和眼圖分析等可選應用和寬帶射頻分析可幫您擴展功能，同時可視觸發還支持圖形觸發定義。
特點
使用廣泛的標準測量工具檢定信號參數
高級抖動和定時分析可檢定信號完整性問題以及信號源
SignalVu 軟件可提供寬帶頻譜分析和測量功能，以及音頻、調制、射頻脈沖和穩定時間選件
TekScope AnywhereTM 軟件支持離線測量和分析
對于低中速總線，使用協議解碼和串行觸發選項來簡化高級系統設計調試和驗證。 使用自動一致性測試確保中速串行總線的互操作性。
特點
協議解碼以及串行觸發和分析選件，適用于 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay
自動一致性測試軟件包，適用于 USB 2.0、以太網、HSIC、MOST 和 BroadR-Reach
如今的高效功率轉換器的每瓦特輸出需要的輸入功率更低，但它們?cè)陔娫礈y(cè)量方面也要求更高。 自動功率測量可確保簡單、可重復的結果，用于驗證和優化電源電路性能。
特點
MOSFET 開關損耗和安全作業區分析
IEC61000-3-2 預一致性的功率因數和諧波測量
電路內電感器和變壓器損耗測量
USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器一致性測試
作為測量信號路徑中的關鍵元件，探頭不容忽視。 購買 MSO/DPO5000B 系列示波器時，您還可免費獲得優秀無源探頭。 由于擁有負載 (3.9 pF) 和高達 1 GHz 的帶寬，TPP 系列探頭將成為您日常使用的隨身探頭。
特點
TPP 系列探頭為標配，每條模擬通道一只
3.9 pF 的電容性探頭負載
500 MHz 或 1 GHz 探頭帶寬
自動測量和報告可確保簡單、可重復的電源質量、開關損耗、磁損耗和諧波測量等，滿足當前高效電源轉換器的測量要求。 此外，智能 TekVPI 電流和差分探頭可降低不確定性并消除功率測量困難。
特點
選件 PWR：用于功率器件和電源的檢定和測試的高級功率測量和分析解決方案
選件 USBPWR：USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器自動一致性測試
對于 CAN、LIN 和 FlexRay 總線，使用協議解碼和串行觸發選項可簡化自動系統設計調試和驗證。 使用自動一致性測試確保 BroadR-Reach 和 MOST 串行設備的互操作性。
特點
選件 SR-AUTO：CAN、LIN 和 FlexRay 串行數據包內容協議觸發和解碼
選件 BRR：BroadR-Reach/100BASE-T1 和 1000BASE-T1 自動一致性測試解決方案
選件 MOST：用于 MOST50 和 MOST150 的電氣一致性和調試測試解決方案
I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網和 MIL-STD-1553B 協議解碼、串行觸發和分析，可簡化高級系統設計調試和驗證。
特點
選件 SR-AERO MIL-STD-1553B 串行數據包內容協議觸發和解碼
選件 SR-COMP RS-232/422/485/UART 串行數據包內容協議觸發和解碼
選件 SR-DPHY MIPI? D-PHY 串行數據包內容上自動解碼和搜索
選件 SR-EMBD I2C 和 SPI 串行數據包內容協議觸發和解碼
選件 SR-ENET 10BASE-T 和 100BASE-TX 串行數據包內容上協議搜索和解碼
選件 SR-USB USB 2.0 串行數據包內容低速、全速和高速協議觸發和解碼
使用自動一致性測試確保 USB 2.0 和以太網串行總線設計的互操作性
特點
選件 ET3 對 10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持
選件 USB2 通過自動儀器和測試模式控制，進行“一觸即成的”一致性測試
選件 HSIC 主控和設備設計電氣信號質量測試和協議驗證
選件 DDRA 適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包
通過采用完善的抖動和眼圖分析及分解算法，DPOJET 量化了當前高速串行、數字和通信系統設計中的關鍵信號完整性參數并可以確定相關噪聲源。
特點
檢定高速串行總線和并行總線設計的性能
檢定時鐘和數據抖動/噪聲和信號完整性
檢定擴頻時鐘電路的調制性能
對串行標準執行 PHY 測試，如 MIPI? D-PHY、DDR 和 MOST
SignalVu 射頻和矢量信號分析軟件可以在一臺儀器中，同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能。 使用 SignalVu 輕松驗證寬帶設計并檢定寬帶頻譜事件。
特點
選件 SVE：SignalVu Essentials 可提供寬帶頻譜分析和測量功能
選件 SVA：SignalVu AM/FM/直接音頻測量
選件 SVM：SignalVu 通用調制分析
選件 SVP：SignalVu 高級脈沖信號分析
選件 SVT：SignalVu 穩定時間測量 - 頻率和相位
