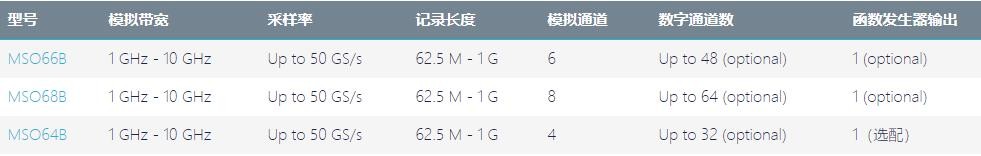

• 4、6 和 8 通道型號

噪音更低

• 在所有垂直范圍內具有行業領先的噪聲性能（滿刻度百分比）

帶寬更高

• 1-8 GHz 仍然可用。已添加 10 GHz

采樣靈活

• 2 通道采樣率為 50 GS/s

• 4 通道采樣率為 25 GS/s

• 4 通道以上采樣率均為 12.5 GS/s

安全簡化

• 所有用戶數據均存儲于可移動固態硬盤驅動器上

•


超低噪聲。更多詳情。

看到從未見過的信號詳情。

• 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。

• 5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率

• 1 mV/div 和 1 GHz 時的噪聲 <55 μV

• 50 mV/div 和 10 GHz 時的噪聲 <1.25 mV

同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。

• 任何模擬通道均可視為波形、頻譜或兩者

• 射頻頻率或幅度變化時繪圖和觸發

• 頻譜和時域波形同步以與射頻和時域事件相關聯

• 頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

簡化的高級分析

在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。

• 自動化測量與趨勢分析

• Spectrum View（頻譜視圖）同步多通道頻譜分析

• 高級抖動分析

• 高級功率分析

• 低噪聲紋波測量

• 內存分析和調試

• 高速串行一致性

保真度從探頭端部開始

通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。

• 內置 1 MΩ 至 50 Ω 輸入端

• 每個輸入附帶 1 GHz 低負載無源探頭

• TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭

• TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信
